Трансмиссия LK-II включала: дисковое сцепление (главный фрикцион); 4-скоростную коробку передач автомобильного типа; продольный вал, на котором располагались конические шестерни, кулачковые или дисковые сцепления, колодочные или ленточные тормоза; две приводные поперечные полуоси с коническими шестернями на одном конце и цилиндрическими на другом Конические шестерни полуосей сцеплялись с коническими шестернями вала, образуя простой дифференциал, а цилиндрические вместе с шестернями большего диаметра на осях ведущих колес образовывали однорядные бортовые редукторы. Редукторы помещались в картеры, укрепленные на внутренних стенках гусеничного хода. На тех же стенках в особых втулках крепились на подшипниках приводные полуоси и оси ведущих колес. Для увеличения тяги и возможности брать крутые подъемы в трансмиссию включили промежуточную передачу, понижавшую скорость хода в 2,14—2,16 раза. При выключенной промежуточной передаче скорость хода составляла от 3,5 до 14 км/ч, при включенной — от 1,6 до 6,5 км/ч.
Поворот осуществлялся выключением и подтормаживанием одной из гусениц. Манипуляции с гусеницей одного борта производились одним качающимся рычагом на три положения. В заднем положении рычага включалось сцепление соответствующей гусеницы, в среднем —
Наружные стенки гусеничного хода получили отогнутые внутрь наклонные секции для сброса грязи с верхней ветви гусеницы — приспособление, заимствованное у Mk A «Уиппет». Несколько изменен по сравнению с LK-I был и массивный буксирный крюк.

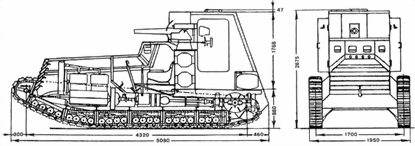

Продольный разрез и вид спереди легкого танка LK-II.
Угол подъема на минимальной скорости при включенной понижающей передаче достигал 41°, при выключенной — 17,5°, на максимальной — соответственно 6,5 и 2°.

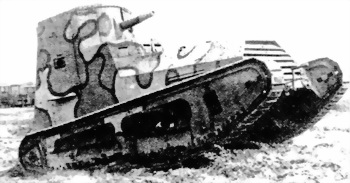

Разведка союзников, на основании данных перебежчиков, предполагала, что летом 1918 г. в Германии «находилось в постройке» 250 легких танков, но это не соответствовало действительности. К исполнению заказа на легкие танки так и не приступили, хотя из войск в течение 1918 г. поступали требования на более подвижные танки легкого типа. Первый LK-II был построен осенью 1918 г. и сильно припозднился. Только в октябре Фольмер смог представить два легких танка.
Легкие танки с широким применением готовых автомобильных агрегатов были намного перспективнее идеи «сверхтанка» хотя бы потому, что были в 10 раз дешевле. Танки типа LK-II, примененные массово, могли достичь больших успехов, чем тяжелые, будучи более подвижными, смогли бы обеспечить поддержку «штурмовых групп «пехоты в глубине обороны противника. Сравнительно небольшие, но хорошо обученные и снабженные оружием ближнего боя (автоматическим, холодным, гранатами, огнеметами), штурмовые группы могли просачиваться в глубину обороны, прерывать связь и пути снабжения, нападать на командные пункты. Ключом к их способу действий были внезапность и подвижность, которую и могли бы обеспечивать и сохранять легкие танки. Однако их постройка так и ограничилась несколькими опытными образцами.
Совместными усилиями группы Фольмера и конструкторов Круппа на шасси LK-II был разработан бронированный артиллерийский тягач-транспортер. Он имел полностью закрытый корпус с дверями в бортах и корме. В лобовом листе корпуса устанавливался пулемет так, чтобы пулеметчик размещался чуть позади водителя. Кроме того, имелись амбразуры для пулемета в бортах. Экипаж вместе с возимым расчетом орудия составлял 6 человек. Эта весьма перспективная разработка была одобрена, но не реализована в металле; британские «бронированные артиллерийские транспортеры» уже действовали на фронте.
После войны, уже в начале 1920-х годов, в Швеции по проекту Й. Фольмера на заводе «Ландсверк» начали выпускать первый шведский танк Strv M/21. Он был прямым развитием пулеметного варианта LK-II.
Тактико-технические характеристики LK-II
| Боевая масса, т | 8,89 |
| Экипаж, человек | 3 |
| Высота, м | 2,7 |
| Длина, м | 5,1 |
| Ширина, м | 1,97 |
| Клиренс, м | 0,4 |
| Толщина брони, мм: | |
| лоб | 14 |
| борт | 14 |
| корма | 14 |
| крыша и днище | 8 |
| Вооружение | 37-мм пушка |
| Боекомплект, выстрелов | 100 |
| Двигатель: | |
| марка | различных марок |
| тип | карбюраторный |
| число цилиндров | 4 |
| охлаждение | жидкостное |
| мощность, л.с. | 50-60 (при 1400–1500 об/мин) |
| Запас топлива, л | 170 |
| Трансмиссия | механическая, с 4-скоростной коробкой передач |
| Механизм поворота | простой дифференциал |
| Бортовой редуктор | однорядный |
| Ходовая часть (на один борт) | 24 опорных катка, заднее расположение ведущего колеса |
| Подвеска | блокированная упругая, на винтовых пружинах |
| Тип гусеницы | металлическая, крупнозвенчатая |
| Количество траков в цепи | 74 |
| Тип зацепления | зубовое |
| Ширина трака, мм | 250 |
| Шаг трака, мм | 140 |
| Максимальная скорость, км/ч | 12-16 |
| Запас хода, км | 64-70 |
| Удельное давление, кг/см² | 0,6 |
| Преодолеваемый подъем, град. | 41 |
| Ширина преодолеваемого рва, м | 2,0 |
В мае 1918 г. итальянский офицер Дж. Дуэ задумал обнародовать свои взгляды на средства ведения современной войны в форме фантастического романа «Крылатая победа». В книге он «снабдил» Германию двумя тысячами «колоссальных танков Круппа по 4000 т весом, с 6 дизелями по 3000 л.с. (из них 2 запасных), со скоростью 4 км/ч, разбрызгивающих на площади полукруга радиусом в 100 м зажигательную жидкость, экипаж — всего 2 человека». Такие колоссы понадобились Дуэ исключительно для того, чтобы оттенить мощь предлагавшейся им «межсоюзнической воздушной армии», сокрушающей в романе германскую и австрийскую армии ударами по тыловым коммуникациям. Разумеется, на самом деле подобных чудовищ в Германии строить не собирались, однако идея «подвижной крепости» все же нашла свое крайнее выражение в виде первого воплощенного в металл сверхтяжелого танка. Тут стоит отметить, что после первых потрясений 1914 г. от огня германской тяжелой артиллерии и газовых атак 1915 г. союзники постоянно ожидали от Германии неких «технических чудовищ».
Уже в конце марта 1917 г. ставка Главного командования выдала требования на «сверхтанк» (Gross Kampfwagen) весом до 150 т. Й. Фольмер получил от Инспекции автомобильных войск соответствующее задание на разработку. Непосредственно разработкой занимался инженер Мюллер-Нойгауз, известный до этого разработкой грузового «уличного автопоезда» с активными прицепами и бензоэлектрическим приводом. Проект танка был утвержден военным министерством 28 июня 1917 г. и стал известен под обозначением «K-Wagen» (Kolossal-Wagen или просто K-Wagen). Предполагалось, что танк будет иметь броню толщиной 30 мм, две или четыре пушки калибра 50—77-мм, четыре пулемета, два огнемета (снова огнеметы), экипаж 18 человек, два двигателя по 200–300 л.с., сможет преодолевать ров шириной до 4 м. На разработку проекта и постройку первого танка был отведен год, но ставка Главного командования сократила этот срок до восьми месяцев. Претенциозная программа постройки 100 танков (при первом заказе на 10) была труднореализуемо, большинство узлов приходилось разрабатывать заново. Расчетная стоимость одного сверхтанка составляла не менее 500 тыс. рейхсмарок.
Так должен был выглядеть сверхтяжелый танк «K-Wagen» после сборки.
Схема компоновки танка «K» в основе своей была заимствована у британцев (в самом начале развития какой-либо отрасли техники, естественно, начинается копирование первого зарекомендовавшего себя образца): гусеницы охватывали корпус, а вооружение — 4 пушки и пулеметы — устанавливалось в широких спонсонах и в бортовых амбразурах. Однако взаимное расположение отделений было аналогично A7VU — впереди располагались отделения управления и боевое, позади — моторно-трансмиссионное. При этом обитаемое отделение без спонсонов и моторно-трансмиссионное занимали примерно равный объем корпуса. Экипаж вновь оказался рекордным — 22 человека.
В отделении управления помещались два водителя. На крыше танка в передней части монтировалась цилиндрическая рубка управления (башенка) со смотровыми щелями по периметру и люком в крыше. Рубка предназначалась для командира танка и артиллерийского офицера. За ней располагались два круглых люка.
Корпус танка собирался на каркасе из крупных листов катаной брони на заклепках и болтах. Съемные спонсоны имели сложную в плане форму. В скошенных передней и задней стенках уширенной части спонсона выполнялись орудийные амбразуры. В амбразуре устанавливалась 77-мм капонирная пушка с полуавтоматическим затвором. Эти пушки были взяты из форта в Идштайнере. Качающаяся часть орудия крепилась на поворотной тумбе с полуцилиндрическим щитом и ограждением казенной части. Наводчик располагался на сиденье слева от ограждения казенной части пушки, пользовался телескопическим прицелом и соосными маховиками. В передней стенке спонсона у угла располагалась установка пулемета MG.08. Такие же пулеметные установки имелись в узкой задней части спонсона, в бортах и лобовом листе отделения управления. Огонь из кормовых пулеметов должны были вести механики, основной обязанностью которых было наблюдение за состоянием двигателя и трансмиссии. Установка вооружения отвечала все тому же требованию кругового обстрела — в любом направлении танк «K» мог сосредоточить огонь примерно равной плотности. На крыше спонсонов выполнялись вентиляционные решетки.

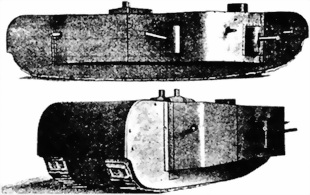

Проекции сверхтяжелого танка «K-Wagen».
Уже проектная масса танка заставила искать более мощные двигатели. Для моторной группы выбрали два двигателя «Даймлер» по 650 л.с. Выхлопные трубы с глушителями и радиаторы двигателей выводились на крышу в кормовой части корпуса. Запас бензина составлял 3000 л. Оригинальную (т. н. «орбитальную») конструкцию имела ходовая часть. Гусеница состояла из чередующихся внутренних и внешних траков, а соединявшие их шарнирые болты служили осями для катков с ребордами по типу железнодорожных. Корпус по бокам был охвачен рельсовыми направляющими, по которым и «обкатывались» гусеницы. Такая гусеница ранее была опробована на тракторе «Орион». К ее достоинствам относились уменьшение потерь на трение в шарнирах и увеличение КПД гусеничного хода, однако увеличение массы гусеницы практически сводило эти достоинства на нет. Траки собирались на болтах и заклепках. Ведущее колесо — заднего расположения. Верхние ветви гусениц с передними и задними нисходящими ветвями прикрывались бронекрышей, переходящей в изогнутые бронеэкраны.
