— масса — не более 8 т, возможность перевозки в неразобранном виде на стандартных железнодорожных платформах и готовность к действию сразу же после выгрузки;
— надежный и по возможности малошумный двигатель;
— небольшой силуэт при возможно большом клиренсе;
— время действия без пополнения запаса горючего и боекомплекта до 6 ч.
Для повышения проходимости и возможности проделывать проходы в проволочных заграждениях предлагалось не перекрывать гусеницу бронировкой и увеличить высоту зацепа подъемом гусеничного обвода в передней части. Кроме того, предполагалась способность буксировки легкого орудия или бомбомета на колесном лафете и в то же время возможность отбуксировать сам танк тягачом или другим танком.
Посадка и высадка экипажа должны были быть простыми и быстрыми, объем обитаемого отделения достаточен для боевой работы. Обращалось внимание
Гусеничное шасси танка LK разработки Фольмера собиралось на особой раме. Ходовая часть каждого борта заключалась между двумя продольными параллельными стенками, связанными поперечными перемычками. Между ними к раме подвешивались на винтовых цилиндрических пружинах ходовые тележки. На борт приходилось пять тележек с четырьмя опорными катками каждая. Еще одна тележка жестко крепилась впереди — ее катки служили упорными для восходящей ветви гусеницы. Жестко закреплена была также ось заднего ведущего колеса. Направляющее колесо было приподнято над опорной поверхностью, а его ось снабжена винтовым механизмом регулировки натяжения гусеницы.
Продольный профиль гусеницы был рассчитан так, чтобы при движении по твердой дороге длина опорной поверхности оставляла 2,8 м, на мягком грунте несколько увеличивалась, а при переходе через окопы достигала 5 м. Приподнятая передняя часть гусеницы выступала впереди корпуса. Таким образом предполагали совместить поворотливость на твердом грунте с высокой проходимостью. Конструкция гусеницы повторяла A7V, но в уменьшенном варианте. Ширина башмака составляла 250 мм, рельса — 80 мм, проем рельса — 27 мм, высота — 115 мм, толщина башмака — 6 мм. Количество траков в цепи возросло до 74. Сопротивление цепи на разрыв — 30 т. Материал звеньев и болтов — тот же, что и на A7V. От поперечного смещения нижнюю ветвь гусеницы удерживали центральные рекорды катков и боковины ходовых тележек, верхнюю — стенки рамы.

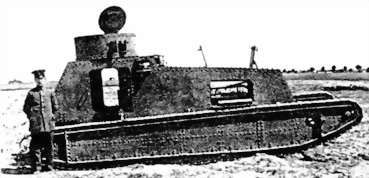

Опытный легкий танк LK-I, вид спереди-сбоку. Пулемет в башне не установлен.
Внутри такого готового гусеничного хода крепилась рама автомобиля (например, грузовика «Даймлер») с основными агрегатами, причем не жестко, а на сохранявшихся рессорах автомобиля. Задняя ось автомобиля, использовавшаяся для привода ведущих колес, вставлялась в отверстия боковых рам гусеничного хода. Таким образом, упругая подвеска оказывалась как бы двухступенчатой — винтовые пружины ходовых тележек и полуэллиптические пружины внутренней рамы.
Двигатель и трансмиссия базового автомобиля в целом сохранялись. В целом вся конструкция как бы представляла собой бронеавтомобиль, поставленный» в гусеничный ход. Такая конструкция позволяла получить вполне прочную конструкцию с упругой подвеской и достаточно большим клиренсом.
В результате получился танк с передним расположением двигателя, задним — трансмиссии и боевого отделения. При первом же взгляде бросается в глаза сходство с британским средним Mk A «Уиппет», появившимся на поле боя только в апреле 1918 г. Любопытно и то, что LK-I имел башню кругового вращения, как и «легкий танк преследования» Триттона. Танк Триттона был официально испытан в Англии в марте 1917 г. Возможно, германская разведка и имела некоторые данные об этих испытаниях. Однако сходство схемы компоновки можно объяснить и выбором в качестве базовой автомобильной схемы, пулеметные же башни были хорошо отработаны на бронеавтомобилях всеми воюющими сторонами. Тем более что по своему устройству LK значительно отличаются от «Уиппет»: отделение управления находилось позади двигателя, причем сиденье водителя располагалось по оси машины, а за ним находилось боевое отделение.
Броневой корпус собирался на каркасе из прямых листов катаной брони клепкой. Цилиндрическая клепаная башня имела амбразуру для установки пулемета MG.08, прикрытую с боков двумя наружными щитками подобно башням ряда бронеавтомобилей тех лет. Пулеметная установка имела винтовой подъемный механизм. В крыше башни выполнялся круглый люк с откидной крышкой, в корме — небольшой двустворчатый лючок. Посадка и высадка экипажа осуществлялись
через две низкие двери на петлях, расположенные в бортах боевого отделения напротив друг друга. Окно водителя прикрывалось горизонтальной двустворчатой крышкой, в нижней створке были прорезаны пять смотровых щелей. Для обслуживания двигателя предусматривались люки с откидными крышками в бортах и крыше моторного отделения. Вентиляционные решетки снабжались жалюзями.Ходовые испытания первого опытного LK-I состоялись в марте 1918 г. Хотя прошли они весьма успешно, решено было доработать конструкцию — усилить бронезащиту, улучшить работу ходовой части и приспособить танк для массового производства.
Началась разработка танка LK-II. 13 июня 1918 г. были представлены модели LK-II и легкого танка Круппа. Оба проекта рекомендовали к дальнейшей разработке в пулеметном варианте с башней. Чуть позже добавился и пушечный вариант LK-II.

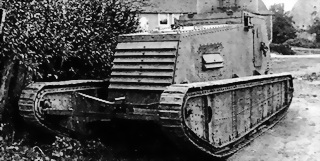

Опытный легкий танк LK-II с установкой 37-мм пушки в рубке. Танк несет камуфляжную окраску.
После начала Амьенской операции союзников 8 августа — «черного дня германской армии» Круппу был дан срочный заказ на 65 танков, хотя еще не было готово ни одного реального образца. После испытаний 2 октября в Мариенфельде шасси конкурирующих машин заказ фирме «Крупп» был аннулирован. Выбор остановили на LK-II группы Фольмера. Планировалось заказать 580 машин, в декабре 1918 г. начать производство первых 10 LK-II, а с апреля 1919 г. довести их выпуск до 200 машин в месяц. При этом только треть машин должны были быть пулеметными (два 7,92-мм пулемета), а две трети — пушечными (здесь уже можно увидеть аналогию с французским «Рено» FT-17).
Этому предшествовали огневые испытания 57-мм пушки, установленной в корпусе LK-II. Испытания, прошедшие еще 29 августа, выявили слабость орудийной установки и разрушающее действие отдачи на корпус. И 30 сентября ставка решила, что пушечные LK-II будут вооружаться 37-мм пушкой Круппа.
Обводы корпуса танка несколько изменились. Появились наклонные «скулы» между прямыми бортами и крышей. Позади моторного отделения возвышение и «скулы» корпуса образовывали рубку водителя с тремя смотровыми лючками. Передний лючок имел две откидные крышки, боковые — по одной. Неподвижная боевая рубка имела прямые борта и наклонную заднюю стенку. В боевой рубке помещались артиллерист (наводчик) и его помощник, работавшие стоя. Двери рубки располагались так же, как у LK-I, но были увеличены. В крыше рубки имелся люк с откидной крышкой, служивший для обзора и вентиляции. В прямых бортах, лобовом листе и крыше моторного отделения выполнялись жалюзи, на наклонных верхних листах — люки с откидными крышками для обслуживания двигателя Система вентиляции, по мнению разработчиков, должна была обеспечить температуру воздуха внутри танка ненамного выше окружающей атмосферы.
Тумбовая установка 37-мм пушки крепилась на вертикальной опоре. Конструкция щита орудия в целом была аналогична установке 57-мм пушке на A7V с уменьшением размеров. Артиллерийская установка весила 500 кг, снабжалась телескопическим прицелом, маховичком горизонтальной наводки. Угол наведения в горизонтальной плоскости — ±30°. В бортовых дверях предусматривались отверстия для стрельбы из ручного пулемета MG.08/15.
Карбюраторные двигатели отобранных для постройки шасси были двух типов — мощностью 40 и 50 л.с. Пуск двигателя мог производиться рукояткой изнутри или снаружи (крепилась спереди под решеткой радиатора) танка либо электростартером. Два бензобака общей емкостью 170 л располагались по бокам от двигателя между ним и бронелистами бортов, днище баков прикрывалось 8-мм броней. Подача бензина производилась давлением отработанных газов. Для надежного питания двигателя при любых наклонах машины была переделана поплавковая камера. Для предотвращения заливания двигателя маслом была введена замкнутая «циркуляционная» система смазки. Охлаждение радиатора двигателя производилось вентилятором или эжектором. Воздух всасывался из обитаемого отделения, а выбрасывался через отверстия в бортах и крыше моторного отделения. Выхлопная труба выводилась с левого борта, через стенки шасси. Одна занятная деталь — в то время как британцы на своих тяжелых танках использовали один двигатель, а на среднем «Уиппет» два, германские конструкторы снабдили тяжелые танки двумя двигателями, а легкий — одним. Никакой закономерности здесь нет — и тем и другим приходилось использовать имевшиеся в наличии двигатели и как-то выходить из положения.
