Интересный вариант использования небронированного шасси A7V испытали осенью 1917 г. — на его длинной платформе спереди и сзади смонтировали две зенитные пушки. Само орудие представляло собой трофейную русскую 3-дм (76-мм) полевую пушку образца 1902 г., использовавшуюся в рейхсвере под обозначением 7,62 cm F.K. 02 L/30 — ее качающаяся часть монтировалась на открытой тумбовой установке Sockelflak фирмы «Крупп» с круговым обстрелом. Углы наведения по вертикали допускали ведение огня и по наземным целям, подобно уже использовавшимся рейхсвером «моторным орудиям» на автомобильных шасси. Моторное отделение закрывалось легким бронированием — видимо, для защиты от гильз и пороховых газов. Борта кузова на позиции откидывались, увеличивая размеры площадок для работы расчетов, но оставались ограждения вдоль бортов Возимый боекомплект — от 168 до 200 выстрелов, имелись крепления пушек по-походному (стволами к рубке). Известны фотографии одной такой установки (кстати, на них она покрыта камуфляжной окраской), но встречаются упоминания, что в «двухорудийные» зенитные самоходные установки переделали три шасси A7V, причем на двух ставили трофейные русские 76-мм

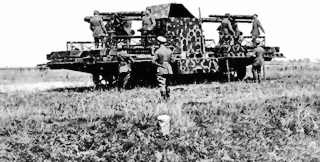

Испытание опытной установки на A7V двух 76-им пушек на зенитных установках.
Уже во время сборки первого прототипа A7V в апреле 1917 г. в Германии провели, наконец, детальные испытания трофейных британских танков (Mk IV). В результате ОН1. выдала задание на опытную разработку танка по британскому образцу. Проект получил обозначение A7VU.
Предполагалось создание машины с гусеницами, охватывающими корпус, и той же моторно-трансмиссионной группой, что у A7V. При этом использовались узлы и агрегаты шасси A7V № 524. Главной задачей было достижение высокой проходимости. Переделанное шасси планировалось получить для испытаний к 1 сентября 1917 г.
Компоновку танка существенно изменили. Двигатели и трансмиссия заняли заднюю часть корпуса. Места водителя (с теми же органами управления) и командира были перенесены вперед, к лобовому листу корпуса. Среднюю часть корпуса заняла боевая рубка. По бокам от двигателей располагались симметричные спонсоны. Боевое отделение, таким образом, было разделено на три отсека — два смещенных назад спонсона и боевая рубка. Верхняя бронерубка сохранилась, но служила теперь для лучшего наблюдения экипажа за полем боя — как на британском Mk V — и для установки пулемета. Для наблюдения использовались также смотровые лючки по бортам отделения управления.

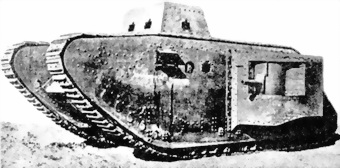

Опытный тяжелый танк A7VU.
Корпус A7VU в продольном сечении приобрел форму ромба, более угловатую, нежели у британских прототипов. Бронелисты также крепились клепкой на стальном каркасе. Толщина брони ограничивалась 20 мм. Но, несмотря на это, а также на уменьшение экипажа более чем вдвое, масса танка по сравнению с A7V возросла на 10 т — до 40 т. Защищенность передней проекции увеличивалась за счет наклона верхнего лобового листа корпуса 50° к вертикали. Бензобаки и тяги управления располагались между днищем корпуса и полом отделений управления и боевого. В крыше и задней наклонной стенке корпуса выполнялась вентиляционная решетка с жалюзями. Ниже крепилась бронированная коробка. По бокам ее устанавливались буксирные крюки.
В спонсонах установили две 57-мм пушки «Максим-Норденфельд», а позади них, в бортах, два пулемета MG.08. Тумбовая установка пушки была, собственно, разработана для A7VU, но здесь угол наведения в горизонтальной плоскости достигал 110°. Работа артиллериста в A7VU была удобнее, чем в спонсонах британских танков, но зато и сами спонсоны были крупнее, что грозило значительно ухудшить проходимость танка. Установки пулеметов были аналогичны A7V, углы горизонтального обстрела — 45° в бортовых установках и несколько меньше в кормовых. Еще один-два пулемета могли устанавливаться в бортовых амбразурах впереди спонсонов (под рубкой), в шести амбразурах рубки или в лобовом листе. Кроме того, экипаж мог вести огонь из личного оружия. В задних стенках спонсонов выполнялись двери с наружными петлями и амбразурами для пулеметов.
Выхлопные трубы с глушителями были выведены на крышу корпуса. Гусеничный ход, как и в английских танках, был собран вокруг больших коробчатых конструкций по бортам. Подвеска, в отличие от британских прототипов, была упругой и, в общем, повторяла блокированную подвеску A7V с ходовыми тележками на 4 или 5 сдвоенных опорных катков, подвешенными на цилиндрических винтовых пружинах. Но тут к ходовым тележкам добавились группы катков, жестко закрепленные на стенках гусеничного хода против восходящей и нисходящей ветвей гусеницы для предотвращения их смятия или спадания. Ведущие колеса — заднего расположения, сплошные. Направляющие снабжены винтовыми механизмами регулирования натяжения гусениц.

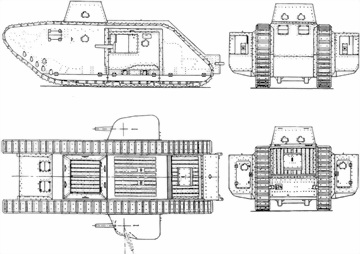

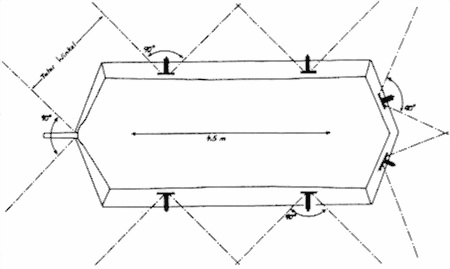

Проекции тяжелого танка A7VU. Показан сектор обстрела 57-мм пушки, установленной в спонсоне.
Первые ходовые испытания опытного образца прошли 25 июня 1918 г. По сравнению с британскими «ромбовидными» танками A7VU имел ряд преимуществ — лучшую бронезащиту, упругую подвеску, лучший обзор для экипажа. Однако вес его оказался слишком велик, а сопротивление движению на 40 % выше, чем у A7V. Крупные низко посаженные спонсоны не способствовали проходимости. 12 сентября ставка распорядилась прекратить работы по проекту, единственный опытный экземпляр был разобран.
Упоминаются также проекты A7VU-2 с уменьшенными спонсонами и рубкой (в рубке было только 4 амбразуры под пулеметы) и A7VU-3 (без выступающей рубки и с еще более уменьшенными спонсонами с только пулеметным вооружением, — видимо, влияние британских танков-«самок»). Но такие танки «в железе» не строились.
Тактико-технические характеристики A7VU
| Боевая масса, т | 39-40 |
| Экипаж, человек | 7 |
| Высота, м | 3,2 |
| Длина, м | 8,38 |
| Ширина, м | 4,69 |
| Клиренс, м | 0,2 |
| Толщина брони, мм: | |
| лоб | 30 |
| борт | 20 |
| корма | 20 |
| Вооружение: | |
| орудие | 2×57-мм «Максим-Норденфельд» |
| пулеметы | 3-4×7,92-мм MG.08 |
| Двигатель: | |
| марка | 2׫Даймлер» |
| тип | карбюраторный |
| число цилиндров | 4 |
| охлаждение | жидкостное |
| мощность, л.с. | 2×100 (при 800–900 об/мин) |
| Трансмиссия | механическая, с 3-скоростной коробкой передач |
| Механизм поворота | выключением или торможением гусеницы |
| Бортовой редуктор | однорядный |
| Ходовая часть (на один борт) | 24 опорных катка, 7 поддерживающих роликов, заднее расположение ведущего колеса |
| Подвеска | упругая |
| Тип гусеницы | металлическая, крупнозвенчатая |
| Количество траков в цепи | 68 |
| Тип зацепления | зубовое |
| Ширина трака, мм | 500 |
| Шаг трака, мм | 254 |
| Ширина преодолеваемого рва, м | 3-4 |
Вскоре после демонстрации макета A7V верховное командование предложило разработать более крупные «сверхтанки». Задание на разработку было вскоре выдано Й. Фольмеру. Однако Фольмер считал более правильным создание легких машин, которые могли бы быть выпущены быстрее и в большем количестве с использованием имеющихся агрегатов. Условиями для разработки и быстрой постановки производства было наличие больших запасов автомобильных агрегатов. В автопарках военного ведомства к тому времени скопилось более 1000 автомобилей, признанных негодными для применения в армии — так называемых «пожирателей горючего и шин». Машины были разнотипными, с мощностью двигателей от 40 до 60 л.с. Однако их систематизацией можно было получить группы по 50 и более штук и на этой основе строить партии легких боевых машин с запасом агрегатов и узлов. Предполагалось использовать шасси автомобиля «внутри» гусеничного шасси, устанавливая ведущие колеса гусеничного хода на их приводные оси. Германские специалисты едва ли не первыми уяснили такое преимущество легких танков, как возможность широкого применения автомобильных агрегатов.
Опытный легкий танк LK-I с использованием агрегатов грузового автомобиля «Даймлер», с вращающейся пулеметной башней. Открыты двери рубки, люк башни и люки моторно-трансмиссионного отделения.
Проект был представлен в сентябре 1917 г. Начальник Инспекции автомобильных войск одобрил его и 29 декабря 1917 г. принял решение о постройке легких танков. Уже 17 января 1918 г. ставка Главного командования отклонила это решение, сочтя предполагавшееся бронирование таких танков слишком слабым. Вскоре, однако, выяснилось, что Главное командование само вело переговоры с Круппом о легком танке, разрабатывавшемся его фирмой — еще один пример несогласованности действий Главного командования и военного министерства. Разработка легкого танка началась на фирме Круппа под руководством профессора Раузенбергера (ведущего артиллерийского конструктора фирмы) еще весной 1917 г. В конце концов создание именно легкого танка получило одобрение и перешло в ведение военного министерства. Дали разрешение на постройку двух опытных машин LK-I (Leichte Kampfwagen).
Основные требования к легкому танку предполагали
— экипаж — водитель (механик-водитель) и один-два стрелка;
— вооружение — 57-мм пушка или два пулемета, наличие лючков для стрельбы из личного оружия;
— защита от бронебойных винтовочных пуль на малых дальностях (толщина брони — не менее 14 мм);
— подвеска — упругая,
— скорость движения по ровной местности с грунтом средней твердости — 12–15 км/ч, удельное давление на грунт — около 0,5 кг/см² ширина перекрываемого рва — 2 м, поворотливость на любом грунте, способность брать подъемы крутизной до 45°;
