Тем не менее машина наконец получила бронирование и вооружение. Броневой корпус танка устанавливался на раме сверху и собирался клепкой на стальном каркасе из прямых листов броневой стали. Существовало два типа корпуса — производства «Крупп» и «Рёхлинг». Каждый борт «крупповского» корпуса собирался из пяти вертикальных листов, крыша — из четырех продольных и одного поперечного листа, лобовая и кормовая части — из трех листов каждая. Эти корпуса получили танки №№ 540, 541, 542, 543 и 544. Корпуса фирмы «Рёхлинг» отличали цельные, из единого катаного листа борта. Их имели танки №№ 502, 505, 506, 507. Толщина и качество брони позволяли противостоять бронебойным винтовочным пулям (типа французской APX) на дальностях от 5 м и далее, а также осколочно-фугасным снарядам легкой артиллерии. Бронестойкость корпуса несколько повышалась наклонной установкой бронелистов и «корабельной» формой лобовой и кормовой части. Однако уязвимыми местами были стыки бронелистов из-за их плохой пригонки — прежде всего на углах. По утверждениям союзников, осматривавших захваченные германские танки, сквозь стыки проникали осколки пуль и свинцовые брызги. В крыше корпуса спереди и сзади были выполнены большие вентиляционные решетки, служившие частично и для освещения боевого отделения танка Верхняя рубка собиралась из пяти съемных листов и складывалась при перевозке и на марше. Планы установки на танк вращающейся башенки, как и планы увеличения бронестойкости за счет большего угла наклона бронелистов, остались на бумаге.

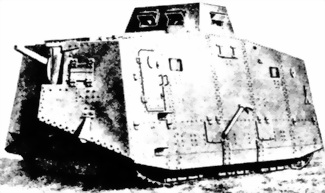

Танк A7V № 503 3-го штурмового отделения. Октябрь 1918 г.

При сложенной верхней рубке танк мог перевозиться на стандартной платформе по германским, французским и бельгийским железным дорогам без помех со стороны железнодорожных сооружений (для погрузки танка на железнодорожную платформу экипажу обычно приходилось строить специальную рампу).

Смотровые лючки по периметру рубки прикрывались складывающимися вверх крышками, позволявшими регулировать высоту открытой «щели». В крыше рубки имелся лючок с откидной решетчатой крышкой. В первоначальном проекте предусматривался специальный к нос» в виде двух треугольных рам из балок таврового сечения Рамы крепились в передней части и служили для облегчения преодоления препятствий и проделывания проходов в заграждениях. «Нос» даже был выполнен на деревянном макете, но уже в первом демонстрационном образце от него отказались

Командир машины размещался на верхней площадке слева, справа и чуть позади него сидел водитель. Верхняя площадка находилась на высоте 1,6 м над полом. Артиллеристы и пулеметчики размещались по периметру корпуса. Входившие в состав экипажа два механика располагались на сиденьях спереди и сзади от двигателей и должны были следить за их работой. Для посадки и высадки экипажа служили откидные на петлях двери в правом борту впереди и в левом сзади. Под дверью снаружи приклепывались две узкие ступеньки. Внутри корпуса на верхнюю площадку вели две лестницы — спереди и сзади.

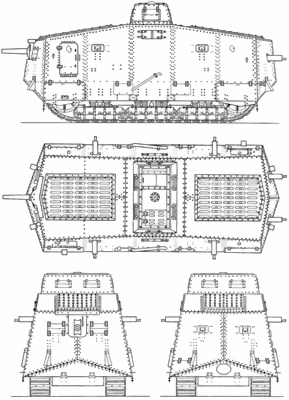

Проекции танка A7V корпусом «Крупп».

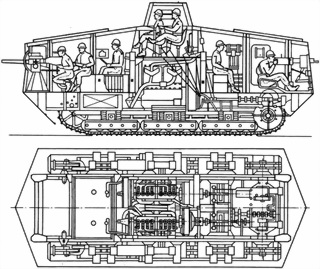

Продольные разрезы (в вертикальной и горизонтальной плоскостях) тяжелого танка A7V. Танкисты изображены в комбинезонах и защитных шлемах.

Не сразу было выбрано вооружение танка. Планировалось, например, вооружать пушкой только каждый пятый танк, остальные — пулеметами и малокалиберными автоматическими пушками. Соответственно, рассматривался вариант укороченного корпуса с восемью амбразурами: в амбразурах, в зависимости от обстановки, можно было установить нужным образом (для стрельбы вперед, назад и в стороны бортов) две 20-мм пушки и два пулемета или четыре 7,92-мм пулемета MG.08 и два огнемета. Для укороченного корпуса предлагался также вариант вооружения из двух 13,3-мм пулеметов TuF (Tank und Flugzeug, «противотанковый и зенитный», хотя этот пулемет еще только разрабатывался) и двух 7,92-мм пулеметов MG.08 — под это вооружение в корпусе предусматривалось восемь мест установки. При этом корпус по бортам имел высокие скобы для отклонения при движении по дорогам провисающих или оборванных электропроводов (такими приспособлениями к тому времени снабжали автомобили).

Танк с «полноразмерным» корпусом предполагалось вооружить 77-мм полевой пушкой модели 1896 г. (FK 96 n/A), но тогда носовая часть машины оказывалась слишком перетяжеленной. Больше шансов давала 77-мм «штурмовая» пехотная пушка Круппа модели 1916 г., дополнявшаяся двумя 20-мм автоматическими пушками Беккера и четырьмя пулеметами MG.08 на вертлюжных установках. Была спроектирована тумбовая установка для установки в танке 77-мм штурмовой пушки с длиной ствола 20 калибров. Однако это вызвало ряд проблем — только длина отката у 77-мм пушки составляла 750 мм. Кроме того, заказы на пушки были полностью расписаны, и получение их также было затруднительным. В другом варианте предполагалось вооружить танк с «полноразмерным» корпусом четырьмя 20-мм пушками и четырьмя 7,92-мм пулеметами, хотя OHL настаивала на «пушечном» варианте. В конце концов, в ноябре 1917 г. решено было ограничиться, по примеру британцев, 57-мм орудием. Для этого выбрали 57-мм капонирные пушки «Максим-Норденфельд», захваченные в октябре 1914 г. в крепости Антверпен. Установка орудия была, соответственно, перепроектирована

57-мм пушка крепилась в передней части корпуса. Пушка имела длину ствола 26 калибров, наибольшую дальность стрельбы 6400 м, длину отката 150 мм. Два цилиндра противооткатных устройств монтировались над стволом. В боекомплект кроме 100 унитарных выстрелов с осколочно-фугасными снарядами входили 40 бронебойных и 40 картечных выстрелов. Осколочно-фугасные снаряды имели взрыватель с замедлителем и могли использоваться против полевых укреплений. Начальная скорость бронебойного снаряда составляла 487 м/с, бронепробиваемость — 20 мм на дальности 1000 м. Боекомплект орудия помещался в металлическом ящике позади мест артиллеристов. Танки первой постройки кроме корпусов отличались и типом установки орудия.

Собранные первыми танки с номерами шасси 502, 505, 506, 507 с корпусами «Рёхлинг» в носовой части несли стойку («козлы»), на которой крепилась поворотная артиллерийская установка системы Артиллерийской испытательной комиссии. Широкая маска (щит) пушки качалась в вертикальной плоскости, а небольшой внутренний щиток — в горизонтальной. Установка снабжалась противовесом и двумя маховиками наведения. Танки №№ 540–544 с корпусами «Крупп» получили тумбовые установки Тумбовая установка разрабатывалась изначально для танка A7VU (см. далее), но устанавливалась на A7V. Угол наведения орудия в горизонтальной плоскости — 45° в обе стороны, в вертикальной ±20°. Наводчик располагался на кожаном сиденье, укрепленном на кронштейне тумбы и поворачивавшемся вместе с пушкой; для удобства его посадки на том же кронштейне крепились упоры для коленей с кожаными подушками. Сиденье опиралось на ролик, катавшийся по полу корпуса. Для наводки орудия служил телескопический прицел. Маска артиллерийской установки состояла из двух частей. Большой щит полуцилиндрической формы соединялся с тумбой и вместе с ней вращался в горизонтальной плоскости, в левой части он имел вертикальную прорезь для прицеливания. В вертикальном вырезе посредине щита располагался щиток, связанный со стволом пушки и перемещавшийся в вертикальной плоскости. Таким образом, наводчик сидел как бы внутри полубашни, которую вращал, упираясь ногами в пол. Заряжающий располагался справа от него на неподвижном сиденье. Узкое поле зрения прицела и расположение пушки в передней точке приводили к тому, что наводчик легко терял цель из виду при любом движении танка. Поэтому по обеим сторонам от орудийной амбразуры выполнили смотровые лючки с двустворчатыми крышками. Работа наводчика в A7V была удобнее, чем в британских тяжелых танках. И все же вести более-менее прицельный огонь танк мог только с места. Впоследствии на танках первой сборки №№ 501, 502, 505, 507 смонтировали тумбовые установки 57-мм пушки. Танк № 506 к началу этой замены уже был потерян в бою, а танк № 502 после переделки получил новый номер шасси — 503.

Сектора обстрела вооружения танка A7V.

Стандартные 7,92-мм пулеметы MG.08 (системы Максима) крепились на вертлюжных установках с полуцилиндрическими масками и винтовыми механизмами вертикального наведения. Угол горизонтального наведения пулемета составлял ±45°.

Расчет каждого пулемета составлял два человека — ошибка, которой в тот же год едва избежали французы при разработке танка «Рено» и происходившая, видимо, из стремления обеспечить пулеметам наибольшую боевую скорострельность с быстрой заменой ленты Пулеметчики помещались на сиденьях с низкой спинкой, укрепленных на полу на тех же стойках, что и пулеметы. Коробка с лентой на 250 патронов крепилась на сиденье стрелка, запасные коробки укладывались под сиденьем. Танк мог возить с собой 40–60 лент, т. е. 10–15 тысяч патронов. В бортах корпуса и дверях имелись лючки с бронезаслонками для стрельбы из оружия экипажа. Вооружение экипажа должно было включать ручной пулемет, карабины, пистолеты, ручные гранаты и даже один огнемет. То есть экипаж танка набирался и вооружался подобно гарнизону форта. На практике это не соблюдалось (по крайней мере, огнемета не получил ни один танк), и экипаж имел с собой личное оружие и гранаты. Для укладки карабинов служили скобы внутренних лестниц.

Танк № 501 оказался полностью «симметричным» — вместо артиллерийской установки в его передней части, так же как и в кормовой, устанавливались два пулемета. Таким образом обеспечивался действительно круговой обстрел. Позже танк № 501 был перевооружен 57-мм пушкой на тумбовой установке.

57-мм пушки «Максим-Норденфельд» на тумбовых установках пригодились не только для танков — 150 таких установок было смонтировано на грузовиках в качестве самоходных орудий ПТО.

Спереди и сзади к раме машины крепились буксирные крюки. В боевой обстановке вырезы корпуса для буксирных крюков прикрывались шарнирно укрепленными треугольными крышками. На минимальной скорости тяговое усилие достигало 15 т. Танк нес с собой ЗИП и шанцевый инструмент. ЗИП помещался в коробке под полом в передней части корпуса — перед бензобаками, шанцевый инструмент крепился на бортах снаружи.

Для питания электрооборудования внутреннее и внешнее освещение) служил электрогенератор с приводом от двигателя. Из средств внутренней связи следует упомянуть указатель на цель. Он крепился на крыше корпуса над артиллерийской установкой и поворачивался командиром танка с помощью троса. Перед расчетом орудия над правым смотровым лючком располагалась панель с белой и красной лампочками: их сочетания означали команды «заряжай», «внимание» и «огонь». Остальному экипажу, как и во всех танках того времени, командиру приходилось подавать команды криком, перекрывая шум двигателей и трансмиссии. Средств внешней связи не предусматривалось Надежность работы имевшихся радиостанций внутри трясущегося корпуса танка вызывала большие сомнения, не было уверенности и в эффективности световой сигнализации. Семафоры быстро сбивались бы пулями, осколками или взрывной волной. Предусмотрели лючок для сигнализации флажками. Однако на практике управление свели к принципу «Делай, как я», а при необходимости — посыльными. Был, правда, разработан вариант «связного танка», оснащенного радиостанцией с поручневой антенной на крыше корпуса, вооруженного только двумя пулеметами, с экипажем 11–13 человек, включая радистов и наблюдателей. Но, в отличие от британских и французских «радиотанков», этот проект остался на бумаге.

В целом конструкция танка воплощала в себе идею «подвижного форта», приспособленного более для круговой обороны и поддержки действий пехоты, нежели для прорыва обороны противника и поддержки пехоты. Несмотря на обильное вооружение, кругового обстрела в прямом смысле слова не получилось; из-за ограниченных углов наведения орудия два сектора в переднем направлении представляли собой мертвое пространство. Если проводить аналогии со штурмовыми машинами древности, можно условно считать, что первые британские тяжелые танки создавались как «таран», французские средние — как «черепахи» с катапультами, а тяжелые германские — как обильно вооруженные «штурмовые башни».
