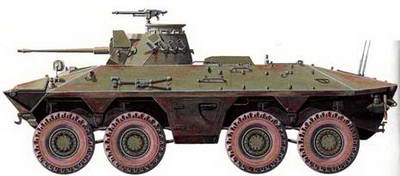

Бронированная разведывательная машина «Луке» продолжает традиции немецких четырехосных полноприводных разведывательных машин. Эта плавающая машина имеет экипаж из четырех человек.

В середине 1960-х годов специально для бундесвера было разработано семейство грузовых автомобилей повышенной проходимости с колесной формулой 4 х 4, 6 х 6 и 8 х 8, бронированных плавающих транспортеров (4x4 и 6 х 6) и бронированная разведывательная машина (8 х 8). В конструкции всех них широко применялись узлы и агрегаты моторно- трансмиссионной группы автомобилей гражданского назначения, уже находившихся в производстве. Прототипы бронированной разведывательной машины были разработаны и построены в 1968 году компанией «Даймлер- Бенц» и консорциумом фирм, получившим название JPO (Joint Project Office). В 1971 году прототип компании «Даймлер-Бенц» признали лучшим, и с 1975 по 1978 год было построено 408 БРМ «Луке», что в переводе с немецкого означает «рысь». Экспортных заказов, несмотря на предложение, не поступило ввиду высокой стоимости машины.

Корпус и башня машины сварены из стальных листов. Лобовая броня корпуса и башни выдерживает попадание 20-мм снарядов, остальная защищает от пуль стрелкового оружия, а также осколков снарядов и мин. Водитель располагается в носовой части слева, двухместная башня находится в центре, моторно- трансмиссионное отделение в средней части справа, а в кормовой части слева находится второе отделение управления. В случае необходимости второй водитель (его функции выполняет радист) может вывести машину из опасной зоны. «Луке» имеет возможность с одинаковой скоростью двигаться в обоих направлениях и обладает большим запасом хода (800 км). Рулевое управление имеет усилитель и может переключаться водителем со всех восьми колес на четыре передних и обратно. В первом случае радиус поворота составляет всего 11,5 м.

В башне TS-7 компании «Рейнметалл» установлена 20-мм пушка МК 20 Rh 202 той же фирмы (боекомплект 375 выстрелов), а над командирским люком - 7,62-мм зенитный пулемет MG3. По бокам башни расположены по четыре дымовых гранатомета с электроспуском. Водные преграды БРМ «Луке» преодолевает вплавь с помощью двух гребных винтов, расположенных в нишах кормовой части корпуса. Перед спуском в воду включаются три откачивающих насоса. БРМ «Луке» оснащена системой защиты от ОМП, приборами ночного видения пассивного типа, а также обогревателями аккумуляторных батарей, двигателя и трансмиссии, что немаловажно для действий в зимних условиях.

Многоцелевая бронемашина «Феннек»

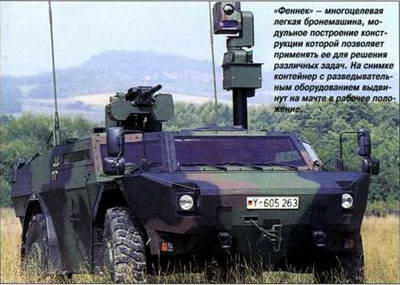

Многоцелевая бронемашина «Феннек» разработана совместно Германией и Нидерландами. В начале 1990-х годов этот проект (МРС - Multi-Purpose Carrier) начинался в инициативном порядке голландской компанией «SP Аэроспейс энд викп системс». За основу взяли концепцию модульного построения конструкции машины, что позволило бы применять ее для решения различных задач. Всего планируется построить 612 машин (410 для Нидерландов и 202 для Германии).

Производство ведется консорциумом «ARGE Феннек» в составе компаний SP (дочерняя фирма голландской компании «RDM Текнолоджи») и «Краусс-Маффей-Вегман» (ФРГ). Поставки планируется осуществить с 2003 по 2007 год. В число решаемых машиной задач входят разведка и наблюдение, управление силами и средствами, обеспечение связью, борьба с танками с помощью противотанковых ракетных комплексов, снабжение подразделений на поле боя, ведение инженерной разведки. Двухосная полноприводная машина «Феннек» имеет сварной корпус из алюминиевого сплава и оснащена дизельным двигателем фирмы «Дойц», рулевым управлением с гидроусилителем и автоматической коробкой передач.

Внутренняя компоновка машины может значительно отличаться при выполнении различных задач. Например, при транспортировке военнослужащих внутри устанавливаются сиденья, при перевозке грузов они убираются полностью, а при установке радиоэлектронной аппаратуры - частично. На плоской крыше машины может быть установлена небольшая башенка. Там же на специальной турели с электроприводом могут устанавливаться пулемет, гранатомет или пусковая установка ПТУР (управление огнем из них осуществляется дистанционно). Бронирование обеспечивает защиту от пуль стрелкового оружия, а также от осколков снарядов и мин. Может устанавливаться дополнительная навесная защита. Имеется также плавающий вариант машины.

Основным предназначением «Феннек» является ведение разведки и наблюдения. Для этого на машине устанавливается контейнер с аппаратурой на телескопической мачте, что позволяет вести наблюдение из-за укрытия в любое время суток. В контейнере находятся ИК и ТВ камеры, а также лазерный дальномер. Приемник навигационной системы GPS обеспечивает точную привязку к местности. Данные, полученные от аппаратуры в контейнере, передаются в автоматизированную систему боевого управления.

Бронемашина «типо-6616»

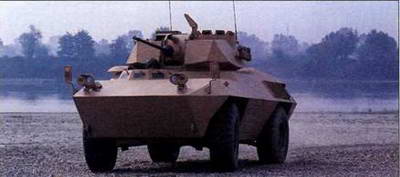

Бронемашина «типо-6616» была разработана совместно компаниями «Фиаг› и «ОТО Мелара» (в настоящее время IVECO и «Ото- бреда») и имеет немало узлов и агрегатов, унифицированных с БТР «типо-6614». Был разработан также вариант машины с 90-мм бельгийской пушкой «Кокерил» Mk III в двухместной башне.

В начале 1970-х годов компании «Фиат» и «ОТО Мелара» (в настоящее время «Отобреда») совместно разработали бронемашину «типо-6616» и бронетранспортер «типо-6614» для итальянских сухопутных войск и ВВС. В обоих случаях «Фиат» отвечал за моторно-трансмиссионную группу и осуществлял окончательную сборку, а «ОТО Мелара» поставляла бронированные корпус и башню. Первый прототип «типо-6616» был готов к испытаниям в 1972 году. Позднее 40 серийных машин были переданы в итальянский корпус карабинеров.

Кроме того, 15 машин были проданы Перу и 30 - Сомали. Производство «типо-6616» завершено. Корпус «типо-6616» сварен из стальных листов толщиной 8 мм, что несколько меньше аналогичных показателей других машин этого же класса. Водитель располагается в носовой части машины слева. Пуленепробиваемые стеклоблоки обеспечивают ему хороший обзор впереди и по бокам. Двухместная башня находится в центре, а мотор- но-трансмиссионное отделение - в кормовой части. Водные преграды «типо-6616» преодолевает на плаву со скоростью до 5 км/ч за счет вращающихся колес. Перед спуском на воду необходимо включить откачивающие насосы и провести герметизацию уходящих под воду узлов. В башне располагаются командир (слева) и наводчик (справа). Их места оборудованы регулируемыми сиденьями, приборами наблюдения и люками.

Основным вооружением машины является 20-мм немецкая пушка МК 20 Rh 202 компании «Рейнметалл». Башня имеет электропривод, который обеспечивает скорость вращения до 40 град./с и скорость изменения угла вертикальной наводки до 25 град./с. Боекомплект составляет 400 выстрелов, стреляные гильзы автоматически выбрасываются из башни. Дополнительное вооружение включает 7,62-мм пулемет (боекомплект 1000 патронов). По бокам башни расположены по три дымовых гранатомета с электроспуском. Одним из основных недостатков, повлиявшим на экспортную судьбу машины, был малый калибр пушки, поэтому специалисты подразделения фирмы «Фиат» (в настоящее время известно как IVECO Military Vehicles Division) предложили установить новую двухместную башню компании «ОТО Мелара» с 90-мм пушкой «Кокерил» Mk III и спаренным с ней 7,62-мм пулеметом. Однако и этот вариант не нашел своего покупателя. В состав стандартного оборудования входит лебедка в носовой части тягой 4 500 кг, а дополнительного - системы защиты от ОМП и пожаротушения, а также комплект пассивных приборов ночного видения для членов экипажа.

БРДМ-1

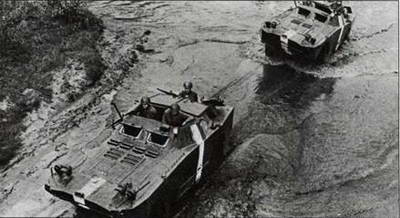

Советские БРДМ-1 с колесной формулой 4x4 после форсирования водной преграды. Движение на плаву со скоростью до 9 км/ч обеспечивалось за счет водомета, установленного в корме корпуса. Для преодоления препятствий на пересеченной местности использовались дополнительные колеса, размещенные по бортам между передним и задним мостами.

После окончания Второй мировой войны основной разведывательной машиной Советской Армии на протяжении нескольких лет оставался бронеавтомобиль БА-64, разработанный в 1942 году. С конца 1950-х годов ему на смену пришла боевая разведывательная дозорная машина БРДМ-1 с колесной формулой 4x4. Эта плавающая машина также поставлялась в армии стран - участниц Варшавского Договора и ряд государств Африки и Ближнего Востока. В советских сухопутных войсках на смену БРДМ-1 вскоре пришла ее более совершенная версия БРДМ-2. Моторно-трансмиссионное отделение БРДМ-1 располагалось в передней части корпуса, затем места механика- водителя и командира, в кормовой части было оборудовано небольшое боевое отделение. Посадка и высадка экипажа осуществлялась через верхние люки. Между мостами по обе стороны имелись дополнительные колеса, которые имели автоматический привод и опускались при преодолении рвов, траншей или участков с сыпучим грунтом.
