Разведывательная бронемашина ERC «Сагэ»

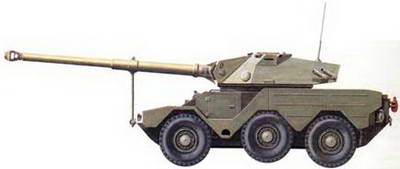

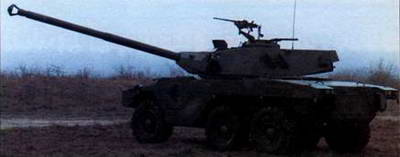

Бронемашина ERC «Сагэ», оснащенная башней GIAT TS-90 с 90-мм пушкой.
В течение многих лет основу производимых фирмой «Панар» бронированных машин составляли бронемашина AML и БТР М3, имеющие колесную формулу 4 х 4 и много общих узлов и агрегатов. В 1970 году в соответствии с требованиями сухопутных войск Франции к бронированной разведывательной машине VAB (Vehicule de I'Avant Blinde) фирмы «Панар» и «Рено» разработали прототипы двух- и трехосных полноприводных плавающих боевых машин. Победителем
Используя наработки, сделанные в ходе этого конкурса, фирма «Панар» начала разрабатывать новое семейство машин с колесной формулой б х 6, в которое входили бы бронемашина и бронетранспортер. В 1977 году впервые была показана бронемашина ERC (Engin de Reconnaissance Canon - разведывательная машина с пушкой). Бронетранспортер получил обозначение VCR (Vehicule de Combat а Roues - колесная боевая машина). Производство ECR началось в 1979 году. Их заказали Аргентина, Габон, Кот-д'Ивуар, Мексика, Нигер и Чад. Для сухопутных войск Франции было закуплено 192 машины.
Механик-водитель располагается в носовой части корпуса слева, моторно-трансмис- сионное отделение - в кормовой части, а башня установлена в середине корпуса. Все колеса машины ведущие, передние управляемые колеса снабжены гидроусилителем. Средняя пара колес поднимается при движении по хорошим дорогам. Базовая модификация машины преодолевает водные преграды вплавь за счет вращающихся колес со скоростью до 4,5 км/ч или с помощью устанавливаемого по заказу водомета (9,5 км/ч). Перед преодолением преграды в передней части корпуса выдвигается рулевое устройство, а в задней - устройство, предотвращающее попадание воды в двигатель. Базовая модификация машины оснащается различными типами башен, в том числе TS-90 (разработка фирмы GIAT) и «Линкс-90» («Ис- пано-Сюиза») с 90-мм пушкой, 60-20 «Серваль» («Ис- пано-Сюиза») и ЕМС с 60- или 81-мм минометом соответственно, а также двухместные башни со спаренными 20- или 25-мм зенитными пушками.
Во французских силах быстрого реагирования на вооружении состоит ERC-90 F4 «Сагэ» с башней TS-90, в которой установлена 90-мм длинноствольная пушка, имеющая угол вертикальной наводки от -8° до +15°. Стрельба может вестись картечными, осколочно-фугасными, кумулятивными, дымовыми и бронебойными подкалиберными снарядами (последний имеет начальную скорость полета 1350 м/с). С пушкой спарен 7,62-мм пулемет. Боекомплект составляет 20 снарядов и 2000 патронов. По бокам башни расположены двуствольные дымовые гранатометы. По заказу могут устанавливаться системы кондиционирования воздуха, защиты от ОМП, навигации, дополнительная боеукладка, лазерный дальномер, приборы ночного видения пассивного типа, зенитный пулемет, различные системы управления огнем, а также может быть увеличен до +35° угол вертикальной наводки. В настоящее время производство машин осуществляется только на заказ.
Бронемашина «Сагэ-2»

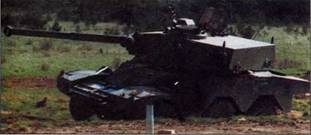

Разработанные фирмой «Панар» в инициативном порядке бронемашины с колесной формулой 6x6 предназначались для поставок за рубеж, но затем привлекли к себе внимание и командования французской армии. По сравнению со своей предшественницей «Сагэ-2» имеет более длинный и более широкий корпус. Габон закупил 6 таких машин, оснащенных башней ТГВ-190 с 90-мм пушкой.
В 1977 году фирма «Панар» продемонстрировала несколько разработанных в инициативном порядке бронированных машин с колесной формулой 6 х 6, в том числе семейство бронемашин и бронетранспортеров с унифицированными узлами и агрегатами моторно-трансмиссионной группы, что снижало затраты на подготовку личного состава и техническое обеспечение.
Семейство бронемашин имело обозначение ERC (Engin de Reconnaissance Canon) и включало в себя следующие модификации: ERC 90 F4 «Сагэ-2», ERC 90 F1 «Линкс», ERC 60/20 «Серваль», ERC 20 «Крисс» и ERC 60/12 «Мангуст». Все они были разработаны прежде всего для поставок на экспорт, но позднее «Сагэ-1» был принят на вооружение и французской армии. В1985 году фирма «Панар» продемонстрировала бронемашину «Сагэ-2» (или ERC-2).
Несмотря на значительные маркетинговые усилия, эту машину закупил только Габон. По сравнению со своей
предшественницей «Сагэ-2» имеет более длинный и более широкий корпус. Вместо башни TS-90 (фирмы GIAT) установлена башня SAMM ТТВ-190 с той же пушкой. Эта башня имеет усиленную броневую защиту и возможность установки на ней различных систем управления огнем,приборов наблюдения, а также систем управления самой башней. Возможна установка двух типов боеукпадки - 35 выстрелов (из них 13 готовы к стрельбе) и 32 (10). «Сагэ-1» была оснащена одним 6-цилиндровым бензиновым двигателем «Пежо» мощностью 116 кВт (155 л. е.), а на «Сагэ-2» установлены два дизельных двигателя с турбо- наддувом «Пежо» XD ЗТ мощностью 146 кВт (196 л. е.), вместо которых по желанию заказчика можно было разместить 6-цилиндровые бензиновые двигатели. «Сагэ-1» и «Сагэ-2» имеют полный привод. Особенностью обеих машин является возможность поднимать среднюю пару колес при движении по хорошим дорогам, что обеспечивает экономию горючего и предотвращает износ шин. В зависимости от требований заказчика возможна установка большого количества различного дополнительного оборудования, в том числе системы защиты от ОМП, обогревателя или кондицио нера, приборов ночного видения для каждого члена экипажа, навигационной системы и других.«Сагэ-2» была продемонстрирована в 1985 году. Единственным заказчиком стал Га- бон, который закупил 10 таких машин -6с башней ТТВ-190 (см. фото) и четыре в варианте зенитной стрелковой установки с башней от бронемашины ERC 20 «Крисс» (две спаренные 20-мм пушки).
Бронемашина VBL

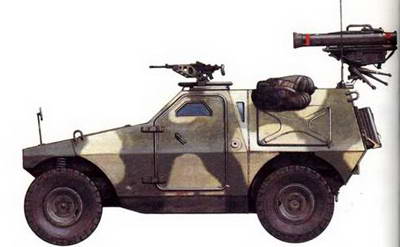

Легкая плавающая бронемашина VBL фирмы «Панар» была разработана для применения в качестве самоходного противотанкового ракетного комплекса «Милан» и в качестве разведывательно-дозорной машины. Она оснащена системой защиты от ОМП.
В 1978 году командование сухопутных войск Франции заказало разработку легкой и скоростной бронемашины, которая могла бы использоваться и как носитель противотанковых ракетных комплексов, и как разведывательно-дозорная. Фирмы «Панар» и «Рено» получили контракт на создание прототипов для их дальнейших войсковых испытаний. По результатам этих испытаний на вооружение был принят образец VBL (Vehicule Blinde Leger) фирмы «Панар». Всего для французской армии было построено 1250 таких машин. Впоследствии фирма сначала получила заказ на 40 машин для Мексики, а затем и еще от 13 стран, в том числе Греции, Индонезии, Кувейта, Нигерии и Португалии.
Бронированный корпус обеспечивает защиту от пуль стрелкового оружия, а также осколков мин и снарядов. Для снижения расходов на производство и эксплуатацию в конструкции широко применяются узлы и агрегаты от гражданских автомобилей. Машина имеет классическую компоновку: двигатель и трансмиссия впереди, водитель и командир посередине, отсек для еще одного военнослужащего, вооружения или другого оборудования - сзади. Места всех членов экипажа оборудованы пуленепробиваемыми стеклами. Колеса оснащены шинами со специальными вставками, позволяющими передвигаться на пробитых шинах на расстояние до 50 км на скорости до 30 км/ч. Противотанковый вариант машины имеет экипаж из трех человек и оснащен пусковой установкой ПТУР «Милан» (боекомплект б ракет) и 7,62-мм пулеметом. Возможна также установка ПУ ПТУР TOW или НОТ. Разведывательно-дозорный вариант обычно оснащен дополнительным радиооборудованием, 7,62- или 12,7-мм пулеметом и имеет экипаж из двух человек.
Фирма предлагает широкий диапазон модификаций VBL, включая машины для полиции или жандармерии, радиолокационной разведки, вооруженные 20-мм пушкой или зенитными управляемыми ракетами «Мистраль».
Противотанковый ракетный комплекс VBL имеет экипаж из трех человек и оснащен пусковой установкой для ПТУР. На снимке - французская бронемашина VBL в Афганистане.
