При движении по воде имеется возможность подтягивать все колеса ближе к корпусу с помощью амортизаторов Koni-Lift и гидроприводов для уменьшения сопротивления воды и увеличения скорости движения.

Движение по воде обеспечивается двумя полноповоротными гребными винтами фирмы Schottel, скомпонованными в кормовой части автомобиля и создающих, кроме тяговых сил, поворачивающие моменты для управления автомобилем на плаву.

На базе этого автомобиля разработан другой образец — ALF-2 общей массой 17 т. На открытой грузовой платформе устанавливаются два пожарных гидранта с подачей 4000 л/мин воды и другое необходимое пожарное оборудование. Общая длина этой модификации автомобиля 9560 мм при ширине 2700 мм.

Другой немецкий плавающий автомобиль Amphitruck АТ 400 был специально спроектирован для рейдовой разгрузки судов. Его большая по площади грузовая платформа (более 14 м 2) позволяет размещать стандартные грузовые контейнеры с размерами 6,0x2,4x2,4 м и массой до 20 т. Габаритные размеры автомобиля допускают его перевозку железнодорожным и воздушным транспортом. Высота по кабине — 4000 мм.

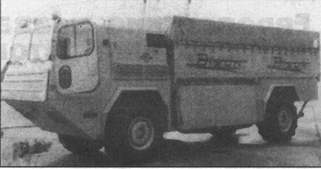

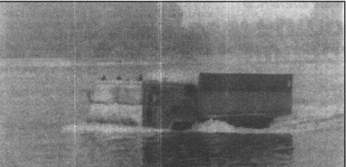

Рис. З. Немецкий плавающий автомобиль EWK Bison

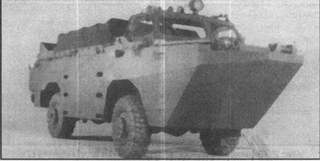

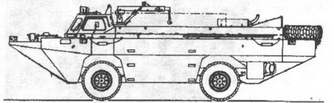

Рис. 5 Испанский плавающий автомобиль I/АР3550/1

Трансмиссия автомобиля гидрообъемная. Она включает четыре регулируемых гидронасоса, индивидуальные колесные гидромоторы и гидромотор привода гребного винта. Последний скомпонован в носовой части корпуса под кабиной управления. Вследствие этого автомобиль на плаву движется кормой вперед. Это улучшает наблюдение за условиями движения автомобиля и его управление на плаву, особенно при движении на волнении повышенной балльности (меньше забрызгиваются стекла кабины при контактах с волнами, улучшаются также условия входа автомобиля в воду с обрывистого берега).

Все колеса автомобиля выполнены управляемыми, что обеспечивает, несмотря на большие размеры автомобиля, повороты на суше с минимальным радиусом не более 6 м и облическое движение,т. е. движение в сторону борта.

Испанский плавающий автомобиль VAP 3550/1 (рис. 5) выполнен по схеме с разнесенными по длине автомобиля кабиной управления и моторным отсеком. VAP — это экспортное название автомобиля, который унифицирован с другими автомобилями высокой проходимости ENASA (Pegaso) семейства 3040 (с колесной формулой 4x4 и грузоподъемностью 3000 кг) и семейства 3050 (с колесной формулой 6x6 и грузоподъемностью 6000 кг). Все эти автомобили поставляются испанской армии.

В кабине управления три сидения; левое — водителя, два правых — для пассажиров. Кабина полузакрытая (сзади открыта). На крыше кабины расположен прожектор-искатель, управляемый из кабины. Непосредственно за кабиной размещается небольшой кран с силовым цилиндром. Грузоподъемность крана 350 кг. Перед кабиной в носовой части корпуса смонтирована лебедка с тягой 4500 кг.

Корпус лодочной формы выполнен сварным из стальных листов толщиной 6 мм, что предопределяет значительную собственную снаряженную массу автомобиля в 9,5 т. Корпус оснащен в некоторых местах водонепроницаемыми устройствами в виде уплотнений крышек люков и других соединений.

Грузовая платформа занимает верхний объем корпуса в пределах колесной базы, что обеспечивает незначительное изменение дифферента автомобиля при его движении по воде с грузом и без груза. Грузовая платформа сверху и боков может закрываться съемным тентом. На платформе могут устанавливаться убирающиеся сидения для 24 человек десанта.

В кормовой части автомобиля размещается дизельный двигатель фирмы Pegaso. Трансмиссия автомобиля имеет механическую коробку передач с ручным управлением и самоблокирующиеся межколесные дифференциалы в главных передачах мостов. Подвеска колес зависимая, рессорная. Размер шин — 13.00x20. Радиус поворота на суше — 9 м. Колея автомобиля — 1927 мм, база — 3450 мм. Дорожный просвет -320 мм. Высота автомобиля по кабине — 2,5 м, по крану — 2,83 м.

Емкость топливного бака — 250 л. Расход топлива на суше — 30 л /100 км.

Водоходные движители — два водомета с гидромоторами привода установлены по бортам непосредственно за задними колесами. Гидронасос привода установлен в моторном отсеке. Выходные сопла водометов могут поворачиваться в горизонтальной плоскости для управления автомобилем на плаву.

Для удаления забортной воды из корпуса автомобиль оснащен четырьмя водооткачивающими насосами. Два из них находятся в грузовом отсеке с подачей каждого 100 л/мин и еще два с автоматическим включением — в корпусе, но с подачей каждого 60 л/мин.

Итальянский плавающий автомобиль Fiat 6640 G (рис. 6) имеет близкие габаритные размеры корпуса с автомобилем EWK Bison и аналогичную схему общей компоновки. Автомобиль впервые был показан в 1980 г.

Полностью закрытая кабина, вмещающая три человека, оборудована отопителем и вентиляцией. Моторная установка в виде дизельного с турбонаддувом двигателя жидкостного охлаждения с его обслуживающими системами размещена непосредственно за кабиной и отделена от нее пожаробезопасной перегородкой.

Корпус выполнен из листов алюминиевого сплава с максимальной толщиной листов 4 мм и несколько удлиненной носовой частью корпуса, который не имеет откидных бортов. В носовой части корпуса может быть смонтирована лебедка с тяговым усилием 45 кН. Грузовая платформа расположена практически в пределах колесной базы, может закрываться тентом и имеет убирающиеся складные сидения. За платформой корпус имеет небольшую крышу с размещением на ней запасного колеса и другого оборудования. Но размеры грузовой платформы значительно уступают автомобилю EWK (платформа короче на 2820 и уже на 380 мм). Поэтому коэффициент использования габаритной площади у Fiat 6640 G в два раза меньше, чем у автомобиля EWK.

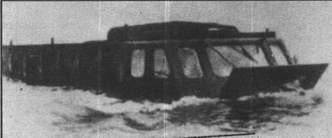

Рис. 6. Итальянский плавающий автомобиль Fiat 6640G

Рис. 7. Итальянский плавающий автомобиль Fiat 6640А

Высота автомобиля по кабине — 2,7 м, по тенту грузовой платформы — 3,05 м.

Коробка передач — автоматическая с гидротрансформатором, колесные дифференциалы имеют принудительную блокировку для повышения проходимости. Подвеска колес независимая с пружинными рессорами. Размер боестойких шин колес — 14,5 х 20.

Колея автомобиля — 1,96 м, колесная база — 3,1 м, дорожный просвет — 0,43 м. Радиус поворота на суше — 7,5 м.

Движение по воде обеспечивается работой одного водометного движителя, скомпонованного в кормовой части корпуса. Автомобиль может также двигаться по воде за счет вращения всех колес, но с меньшей скоростью. Для управления машиной на плаву используется водяной руль, расположенный в струе водомета. Этот руль при необходимости может поворачиваться вручную, а при нормальной эксплуатации поворот его происходит одновременно с поворотом управляемых колес за. счет сблокированного привода.
