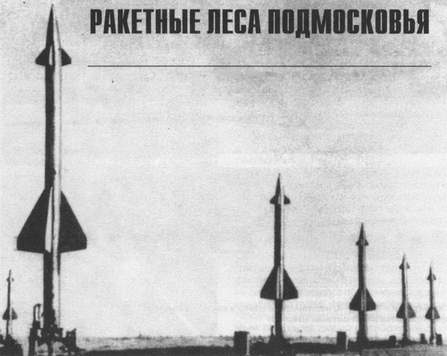

Ракетные леса Подмосковья
Ростислав Ангельский
Продолжение- Начало см. в «ТиВ» № 1/2002 год
Общая структура системы «Беркут» определилась еще на предварительной стадии работ в 1950 г.
Заданная Правительством система «Беркут» включала в свой состав множество элементов, важнейшими из которых являлись радиолокационные станции обнаружения А-100, центральные радиолокаторы наведения Б-200 и зенитные ракеты В-300.
На протяжении нескольких лет разрабатывалась и авиационная компонента системы — ракета «воздух-воздух» Г-300 и станция Д-500 для её носителя — барражирующего
Система «Беркут» была задумана как стационарная, с размещением центральных радиолокаторов наведения и стартовых позиций ракет — то есть зенитных ракетных комплексов в современном понимании — по двум кольцам вокруг центра Москвы. В отличие от горизонта, кольца эти были не воображаемыми линиями, а носили вполне материальный характер. Позиции комплексов были связаны между собой бетонированными шоссейными дорогами, обеспечивающими как повседневное снабжение зенитных ракетных частей, так и возможность маневра боекомплектом ракет в военное время. Эти «подмосковные рокады» не показывались на издававшихся в советское время картах и схемах. Впрочем, с развитием средств космической разведки они превратились в «секрет Полишинеля» и спустя десятилетия после постройки с началом гласности и перестройки наконец проявились в отечественной картографической продукции.
Внутреннее кольцо, расположенное на удалении около 50 км от центра нашей столицы, включало 22 позиции с центральными радиолокаторами наведения. Внешнее, расположенное по радиусу порядка 90 км, объединяло 34 позиции. Комплексы размещались не вполне равномерно — почаще на наиболее угрожаемом северо- западном направлении, пореже — на юго- восточном. На интервалах между позициями сказывались и особенности местности — населенные пункты, водоемы, болота, пригорки.
На удалении 100…200 км от внешнего кольца находились станции обнаружения А-100. Кроме того, еще четыре А-100 располагались вблизи столицы, в 25…30 км от ее центра.
Антенны А-11 и А-12 системы «Беркут»
Антенна А-11 системы «Беркут»
Технический облик системы формировался исходя из опыта Второй мировой войны и предусматривал возможность отражения массированного налета авиации противника. Известно, что начиная с рейда на Кельн в мае 1943 г. против отдельных объектов на территории Германии одновременно направлялось до 1000 бомбовозов и более. После войны американцы, в принципе допуская возможность создания в СССР ограниченного числа межконтинентальных бомбардировщиков, явно не рассчитывали на такую плотность налета. Напротив, для окруженного американскими базами Советского Союза массированный налет авиации противника оставался вполне реальной угрозой. Исходя из этого по разному строились и первые доведенные до реальности зенитные ракетные системы США и СССР. Американский комплекс «Найк Аякс» предназначался для поражения единичного самолета противника, то есть являлся одноканальным по цели. Советский многоканальный комплекс обеспечивал одновременный обстрел ракетами двух десятков бомбардировщиков супостсата!
Различие в боевых задачах определило и различное радиоэлектронное исполнение. Американский комплекс непрерывно сопровождал цель узким «карандашным» лучем, что позволяло применить энергетически наиболее выгодную параболическую антенну — «тарелку». Советский центральный радиолокатор наведения при помощи двух сложных антенн с большой частотой осуществлял линейное сканирование воздушного пространства плоскими «лопатообразными» лучами в двух расположенных под углом друг к другу плоскостях. Каждая из двух вращающихся как ветреные мельницы антенн излучала лучи, узкие (около 1 град) в плоскости вращения антенны и широкие (57 град) в ей перпендикулярной. Антенна А-11 вращалась в вертикальной плоскости, а А-12 — в плоскости, расположенной под углом 60 град, к первой. Сами антенные устройства в виде сдвинутых
на 60 град, относительно друг друга двух треугольников образовывали подобие шестиконечной звезды. И куда только смотрели озабоченные «делом врачей» патриоты! Шесть отражателей антенны обеспечивали частоту сканирования луча порядка 20 Гц при умеренной скорости вращения антенны — около 180 об/мин.Антенны комплекса представляли собой весьма внушительные устройства. Диаметр обметания вращающейся части составлял около 6 м, высота антенны А-11 — 9 м.
Система из двух вращающихся антенн обеспечивала слежение за целями и ракетами, а передача команд на летящие ракеты достигалась посредством четырех небольших неподвижных плоских горизонтальных антенн с широкой диаграммой направленности.
Стойки с аппаратурой комплекса и рабочие места десятков операторов размещались в бетонированном бункере, обвалованном снаружи грунтом [3].
На удалении в несколько километров от центрального радиолокатора наведения в направлении стрельбы располагалась стартовая позиция, на которой размещалось 60 пусковых установок. От центральной, проложенной в направлении стрельбы дороги в каждую сторону отходило по десять перпендикулярных, вдоль которых размещалось по три пусковых установки. Снаружи оконечности перпендикулярных ответвлений также соединялись обходной дорогой. По хорошо просматриваемому с воздуха рисунку связывающих пусковые установки дорог, стартовая позиция, в зависимости от степени оптимизма созерцателя, ассоциировалась либо со «скелетом грудной клетки», либо с «елочкой».
На каждые шесть пусковых установок оборудовался бункер для укрытия личного состава. Для длительного хранения, заправки и сборки ракет на расстоянии нескольких километров от стартовой организовывалась техническая позиция.
Перипетии разработки первой отечественной зенитной ракетной системы, в особенности в ее важнейшей радиоэлектронной части, прекрасно описаны в воспоминаниях ее создателей Г.В. Кисунько [7] и К.С. Альперовича [1]. Поэтому далее более подробно рассмотрена история создания и развития собственно ракетной составляющей — зенитных ракет семейства В-300.
Согласно Постановлению 1950 г. разработка ракеты была поручена заслуженному, но к тому моменту несколько неприкаянному коллективу завода № 301 (фактически — ОКБ с опытным производством) во главе с Семеном Алексеевичем Лавочкиным. Как известно, в конце пятидесятых годов МиГ-15 стал практически единственным серийным отечественным истребителем. Правда, Ла-15 был также запущен в серийное производство, но продержался недолго. Обладая вызывавшим нарекания шасси, он не имел ощутимых. преимуществ перед МиГ-15, а унификация самолетного парка ВВС сулила очевидную экономию. Даже в решении задачи создания первого отечественного всепогодного перехватчика конкуренция более «раскрученного» ОКБ Микояна также грозила проигрышем Ла-200 в своего рода конкурсе с И-320.
Поэтому Лавочкин и коллектив его ОКБ с энтузиазмом приступили к выполнению принципиально нового и сложного правительственного задания. Работу пришлось строить «под электронщиков» КБ-1, возглавивших создание системы «Беркут» в целом. В свою очередь лавочкинский коллектив направлял деятельность многочисленных смежных организаций, разрабатывавших системы и агрегаты ракеты.
Впрочем, разработку бортовой аппаратуры ракеты вело все то же КБ-1, выступавшее в данном случае в несколько странной роли соисполнителя у своего же смежника — завода № 301. Показательно то, что КБ-1, наряду с решением очевидной задачи создания тесно взаимодействующей со станцией Б-200 бортовой аппаратуры радиоуправления и радиовизирования, взялось также и за создание автопилота, отказавшись от привлечения наиболее квалифицированной отечественной организации, работавшей в этой области — завода № 923. Возможно, в какой-то мере эта особенность распределения работ определялась особой секретностью темы.
В то же время, к созданию других систем привлекались традиционные разработчики соответствующей техники. В частности, радиовзрыватель разрабатывался НИИ-504, боевая часть — НИИ-6.
Важнейшую работу по созданию жидкостного ракетного двигателя для ракеты, как и в период воспроизведения «Вассерфаля», поручили НИИ-88, а точнее — коллективу Исаева, работавшему в отделе № 9. В марте 1952 г. отдел был преобразован в ОКБ-2 в составе НИИ-88.
Для подстраховки Исаева в том же НИИ-88 в 1952 г. было сформировано ОКБ-3, возглавляемое Домеником Домениковичем Севруком, работавшим ранее первым заместителем главного конструктора завода № 456, Валентина Петровича Глушко.
