В октябре 1952 г. начались комплексные испытания с задействованием опытного образца станции Б-200. С 18 октября провели пять автономных пусков, в ходе которых подтвердилась способность РЛС захватывать и автоматически сопровождать ракеты. С 2 ноября начались так называемые пуски в замкнутом контуре — с двухсторонним информационным взаимодействием ракеты и центрального радиолокатора наведения. Станция Б-200 впервые вывела ракету в заданную точку пространства. Правда, в результате неточного изготовления отражателей антенн опытного образца станции перед «попаданием» на ракету выдали неадекватные команды управления, и она разрушилась, пытаясь отработать непосильно резвый маневр в сторону условной цели. Антенны доработали, и до конца года было выполнено большое число пусков по имитируемым целям, в том числе и «движущимся».
При помощи
В начале 1953 г. опытный образец станции заменили на изготовленный с привлечением серийных заводов. Помимо пусков в замкнутом контуре приступили к стрельбе по парашютным мишеням — сбрасываемым с самолетов уголковым отражателям. Для подтверждения многоканальности комплекса наряду с пятью одиночными провели и два попарных пуска ракет с наведением каждой на одну из двух одновременно спускающихся парашютных мишеней. Испытали 6 ракет, дооснащенных дополнительно установленными антеннами диапазонов Б и В, а также провели два пуска ракет с доработанными автопилотами АПВ- 301С с новыми датчиками линейных ускорений.
Весной на первый пуск ракет по беспилотному бомбардировщику собрался весь бомонд — Берия, Рябиков, начальник Первого Главного управления при Совете Министров Борис Львович Ванников, научно-технический руководитель Третьего Главного управления Алексей Николаевич Щукин и, разумеется, главные и ведущие конструкторы.
За несколько лет до того, испытывая свою первую зенитную ракетную систему «Найк-Аякс», американцы использовали в качестве мишеней устаревшие «Летающие крепости» В-17. В Советском Союзе за неимением столь древних воздушных кораблей пришлось пожертвовать аналогами еще воевавших в те годы в Корее «Сверхкрепостей» В-29 — бомбардировщиками Ту-4. Разумеется, даже в то время это были машины уже бесперспективные, но ничего лучшего в Дальней авиации еще не было — первый Ту-16 только проходил испытания. Штатный автопилот Ту-4 обеспечивал полет оставленной экипажем машины на протяжении нескольких десятков километров до позиций зенитного комплекса на полигоне, так что основательного дооборудования самолетов-мишеней не потребовалось.
26 апреля 1953 г. летчики, поднявшие предназначенный в жертву Ту-4 с расположенного в полусотне километров от позиций комплекса аэродрома Владимировка, успешно расстались со своей машиной, о чем на полигон сообщили с самолета сопровождения. Парой запущенных ракет «205» самолет-цель был сбит. Это было несомненно историческое событие — впервые было испытано оружие, впоследствии ставшее основным советским средством борьбы за воздушное пространство.
Успешно начатая серия испытаний по реальным целям была завершена 16 мая 1953 г. Были проведены пуски 12 ракет по пяти мишеням Ту-4. Четыре мишени разрушились в воздухе, одна снизилась в районе полигона. Одна цель была сбита единичной ракетой, две — двумя и одна — тремя ракетами. При этом на трех ракетах из-за несрабатывания радиовзрывателя не прошел подрыв боевой части.
Всего на первом этапе комплексных испытаний с октября 1952 г. до 18 мая 1953 г. был выполнен 81 пуск ракет. На втором их этапе, завершившемся в сентябре 1953 г, провели еще 42 пуска.
В целом, статистика была вполне удовлетворительной, но использовавшиеся при испытаниях мишени Ту-4 уже не удовлетворяли военных, хотя именно они были заданы как типовая цель при разработке системы. Поэтому для подтверждения эффективности действия системы по современным целям в соответствии с распоряжением Правительства № 11294РС от 27 августа 1953 г. с 22 сентября по 7 октября были проведены так называемые контрольные испытания, в ходе которых стреляли уже по реактивным Ил-28.
После взлета, набора высоты и разворота к полигону пилоту Ил-28 приходилось катапультироваться. При этом риск получить травму был минимален — катапультирование проводилось как плановая операция, а не в стрессовой обстановке внезапной аварии или боевого повреждения самолета. Однако, в любом случае, экстремальные перегрузки укреплению здоровья не способствовали. Несмотря на приличное вознаграждение, более двух-трех раз летчики за испытания с катапультированием не брались.
При проведении этой серии пусков несколько ракет применили и по Ту-4.
Работы были проведены в два этапа, на каждом из которых в качестве целей использовались по два Ту-4 и два Ил-28. На предварительном,
как и на зачетном, этапе все мишени были успешно сбиты. Для поражения трех из четырех Ил-28 потребовалось по паре ракет, одну реактивную машину сбили одной ракетой. Солидные Ту-4 проявляли большую живучесть. По одной машине было сбито парой ракет и единичным «изделием 205», а на остальные пришлось израсходовать по три ракеты. При парном пуске с односекундным интервалом радиовзрыватель второй ракеты сработал уже по обломкам цели. Кроме того, на этом этапе провели залповый пуск четырех ракет по четырем парашютным мишеням.Всего в ходе контрольных испытаний провели 33 пуска, израсходовав восемь ракет в исходном варианте «205», 21 — «205Н» с увеличенной площадью элеронов, а также три «205М» без боевого заряда.

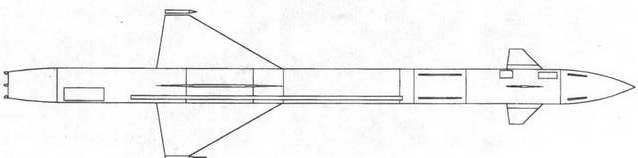

Ракета «205»

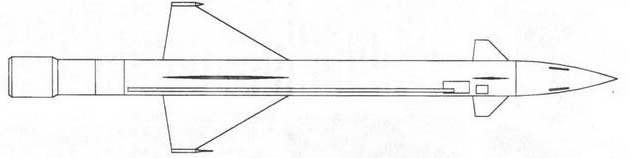

Ракета «207А»
После этого, с 14 октября по 3 ноября прошли дополнительные испытания, в ходе которых, в частности, были осуществлены пуски по Ту-4 на догонных углах. Кроме того, стрельбой по летящему на малой высоте Ту-4 подтвердилась возможность уменьшения минимальной высоты зоны поражения с 5 до 3 км. Для повышения безопасности оборудования стартовой позиции и соседних ракет отработали задержку сброса фермы до 20 сек. Представлявшая собой сомнительный «подарочек» массивная ферма стала падать вне стартовой позиции, но в результате возросли баллистические потери — скорость ракеты снизилась на 60 м/с.
В ходе испытаний в ракету «205» был внесен ряд доработок. Для снижения массы бак окислителя начали изготовлять из кислотностойкой стали ЭИб54 взамен ранее применявшейся 12Х4МА, требовавшей нанесения на внутреннюю поверхность защитного покрытия. Сварные шпангоуты с узлами заделки крыла заменили на более технологичные и легкие штампованные.
Как и на ракете Р-101, выявились большие возмущения ho крену, в особенности при полете на больших высотах. Для устранения связанных с ними колебательных процессов была увеличена площадь элеронов, что способствовало снижению средних значений углов их отклонения и, соответственно, уменьшило загрузку рулевого привода. Ввели стопорение элеронов на участке работы газовых рулей. Кроме того, воздушные рули выполнили с неподвижным участком в районе корневой хорды, что также способствовало снижению возмущений по крену. В результате улучшилась устойчивость ракеты на больших высотах, повысилась надежность ввода в луч станции Б-200.
Для расширения тактических возможностей комплекса дополнительно ввели антенны диапазонов Б и В, разместив их на торце хвостового обтекателя. Кроме того, улучшили герметичность вводов кабелей, применили разъемы типа ШР вместо вспомогательных щитков.
В процессе отработки двигатели получили обозначение С09.29А.
Ракета «207А»
1. Воздушный баллон 2. Приемная антенна НВ 3. Приемник НВ 4. Блок В13А автопилота 5. Рулевой привод 6. Блок СБ 07 НВ 7. Блок В-2А автопилота 8. Гироблок автопилота 9. Генератор НВ 10.ПИМ 11. Боевая часть 12. Передающие антенны НВ 13. Бак окислителя 14. Заборник окислителя 15. Рулевой привод 16. Бак горючего 17. Заборник горючего 18. Воздушный баллон 19. Воздушный баллон 20. Блок СО-12М 21. Преобразователь 22. Блок СО-11М 23. Аккумулятор 24. Двигатель 25.Газовые рули
Наряду с пусками доработанных «изделий 205» в 1953 г. начались и испытания более совершенного образца ракеты, разработанного ОКБ-301.
Еще на стадии выпуска эскизного проекта, в 1951 г, выяснилось то, что ракеты «205» не вполне отвечают предъявляемым Заказчиком требованиям. Максимальная высота поражаемых целей составляла 15 км против заданных 20…25 км, наклонная дальность — 20…22 км против требуемых 30…35 км. Тем самым определилась необходимость разработки модернизированной ракеты.
