Двигатели разработки отдела № 9 обозначались буквенно-цифровыми индексами, начинавшимися сочетанием С09. (например, С09.29), а после преобразования коллектива Исаева в ОКБ-2 — С2. (например, С2.260). Изделия, созданные в ОКБ- 3 Севрука, именовались индексами, начинавшимися сочетанием СЗ. (например, С3.41).
В конечном счете внутриинститутское соревнование закончилось в пользу ОКБ- 2 — всех двигателистов в конце 1958 г. подчинили Исаеву, а объединенной структуре НИИ-88 придали суммарный номер ОКБ-5. Впрочем, это ОКБ просуществовало намного меньше, чем порожденная им система индексов, начинавшихся на С5. Коллектив Исаева 16 января 1959 г. выделился из НИИ-88 в отдельную организацию с более привычным наименованием ОКБ-2, ныне «КБ химического машиностроения».
Первоначальным Постановлением от 8 августа 1950 г. масса ракеты В-300 была ограничена величиной 1000 кг. Однако после проработки бортовой

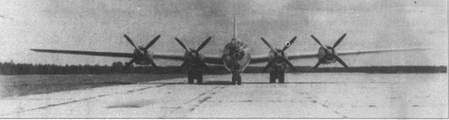

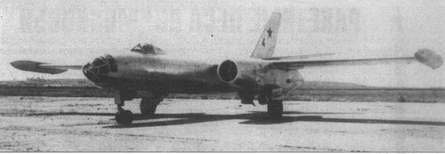

Самолеты Ил-28 и Ту-4, использовавшиеся в качестве мишеней при отработке ракет системы «Беркут»
Тем не менее и проработки по однотонной ракете не пропали даром — этот вариант был использован при разработке первого отечественного комплекса перехвата с ракетой «воздух-воздух» Г-300. Что не менее важно, первоначальный резкий отрыв от «Вассерфаля» по массово-габаритным показателям способствовал и отходу от ряда конструктивно-технических решений, принятых немцами в начале сороковых годов.
В результате лавочкинская ракета В-300 («изделие 205») значительно отличалась от своей немецкой предшественницы. Общей осталась только схема вертикального старта, неизбежная для одноступенчатой ракеты с малой тяговооруженностью, характерной при использовании еще несовершенных жидкостных ракетных двигателей конца сороковых — начала пятидесятых годов. Нормальную аэродинамическую схему «Вассерфаля» сменила компоновочная схема «утка», обеспечивающая лучшую маневренность и стабильность динамических характеристик по мере расходования топлива. При близком значении стартовой массы В-300 имела на треть меньший диаметр — 650 мм и, соответственно, почти вдвое большее удлинение — 17,6 против 9 у немецкой зенитной ракеты. Наряду с изящным обликом и меньшим аэродинамическим сопротивлением переход на меньший калибр принес и ряд трудностей. В частности, невозможность вписать в обводы В- 300 единый шар-баллон большого диаметра определила размещение запаса сжатого воздуха в трех шар-баллонах.
В переднем отсеке ракеты размещался радиовзрыватель с его приемными антеннами. В следующем отсеке находилась осколочно-фугасная боевая часть Е-600 массой 235 кг. За ней располагался отсек с аппаратурой автопилота и шар-баллоном со сжатым воздухом. Далее находились баковые отсеки, выполненные по несущей схеме. Для обеспечения питания двигателя при больших знакопеременных поперечных перегрузках, отбрасывающих топливо то к одной, то к другой стенке бака, заборные устройства включали гибкие звенья с сильфонным устройством. Качаясь под действием перегрузок, заборник отслеживал, положение оставшегося топлива, перемещающегося вдоль заднего днища бака.
В коротком межбаковом отсеке были установлены рулевые машины для задействования элеронов.
В хвостовом отсеке размещались еще два шар-балллона со сжатым воздухом, аппаратура радиокомандного управления и агрегаты четырехкамерного жидкостного ракетного двигателя С09.29.
Крылья ракеты со стреловидностью 60 град, по передней кромке в начале пятидесятых годов именовали «ромбовидными», а сейчас, не вполне строго, относят к треугольным.
Как и на большинстве ракет, выполненных по схеме утка, управление по каналам тангажа и курса осуществлялось аэродинамическими рулями, а по каналу крена — установленными на крыльях элеронами. Для упрощения конструкции и снижения массы элеронами оснащалась только одна пара консолей, расположенная в горизонтальной плоскости. В полете крылья, как и рули ракеты, находились в «+»-образном положении.
Малая тяговооруженность ракеты определила необходимость в использовании сочетания аэродинамических и газодинамических органов управления. Как и на * «Фау-2» и «Вассерфале», позади жидкостного ракетного двигателя размещались четыре газовых руля, закрепленные на сбрасываемой в полете трубчатой ферме. Спустя несколько секунд после старта, при достижении скоростного напора, достаточного для эффективного применения аэродинамических рулей, ферма с уже ненужными газовыми рулями отстреливалась. Тем самым ракета не только освобождалась от лишней массы — сброс рулей исключал связанные с ними потери удельного импульса двигателя.
Основными элементами бортовой
радиокомандной аппаратуры В-301 являлись блок управления СО-11 и приемоответчик СО-12. Соответственно, на верхней законцовке крыла располагалась антенна канала радиоуправления, на нижней — радиовизирования.Автопилот пневмоэлектрического типа АПВ-310 включал в свой состав интегрирующие гироскопы. На послестартовом участке они выдавали сигналы, характеризующие отклонения углового положения, угловые скорости и ускорения, что обеспечивало автономный полет с отработкой с первой по пятую секунду заклона ракеты в вертикальной плоскости с угловой скоростью до 5,5 град/сек. Далее гироскопы работали как демпфирующие, а управляющие сигналы на автопилот поступали от блока СО-11 бортовой радиокомандной аппаратуры. В автопилот входили также датчики линейных ускорений и свободный гироскоп, включенный в контур стабилизации по крену.
Для задействования органов управления в составе автопилота применили пневматические рулевые машинки. На девятой секунде производился сброс рамы газовых рулей с переключением выдачи сигналов управления на аэродинамические рули. С пятой секунды начиналось радиокомандное управление в азимутальной, плоскости, с девятой — в вертикальной.
Боевая часть задействовалась через предохранительно-исполнительный механизм по сигналу от радиовзрывателя непрерывного излучения.
Ракеты на стартовой позиции размещались на пусковых установках — стартовых столах СМ-63. Стартовый стол состоял из оснащенного механизмами горизонтирования неподвижного основания с многогранным пирамидальным рассекателем струи и поворотной верхней части, на торце которой имелась пара направляющих. штырей для крепления рамы газовых рулей ракеты. При установке ракеты вместе с ней подымалась в вертикальное положение и часть грунтовой тележки — полуприцепа ПР-ЗМЗ. После закрепления ракеты на стартовом столе ПР-ЗМЗ опускалась в горизонтальное положение.
Работы по ракете и комплексу в целом велись с огромным напряжением сил. В марте 1951 г. был выпущен эскизный проект по ракете. Тогда же прошел квалификационные испытания двигатель С09.29, а уже 25 июля начались пуски ракет первого этапа заводских испытаний. Ракету постепенно «учили» летать, последовательно отрабатывая старт, автономный полет и наведение с задействованием радиокомандной аппаратуры.
Еще в июне на полигоне Капустин Яр был образован Государственный научно- исследовательский * полигон № 8 (ГНИИП-8), первоначально подчиненный Третьему главному управлению, а в дальнейшем отошедший к Министерству обороны. Помимо номерного обозначения, этот объект носил и литерное — полигон «С».
С ноября пуски проводились с объекта 6 пятой площадки полигона Капустин Яр, использовавшейся для испытаний баллистических ракет. По наследству лавочкинцам досталась созданная в НИИ-88 гусеничная пусковая установка — стенд на шасси ИСУ-152.
Пуск ракеты «205» по самолету-мишени
По результатам испытаний в конструкцию ракет вносились доработки. В 1951 г. испытали в общей сложности 31 ракету первых трех серий. С марта следующего года проводились пуски ракет четвертой серии с улучшенными маневренными характеристиками и пятой, с новым автопилотом. Кроме того, в ходе отработки для повышения надежности перешли от однопроводной кабельной сети к двухпроводной, доработали систему забора топлива из баков.
В 1952 г. для испытаний зенитного ракетного комплекса на полигоне Капустин Яр уже подготовили специальные площадки: штабную (№ 30), жилую (№ 31), стартовую (№ 32), радиолокационную (№ 33). В сентябре завершили второй этап автономных испытаний, выполненных без привлечения станций Б-200, проводившийся с марта 1952 г. Всего в ходе заводских испытаний с 1951 г. выполнили 62 пуска. До поставки на полигон опытного образца центрального радиолокатора наведения для радиоуправления ракетами применялась специальная аппаратура, изготовленная на базе станции орудийной наводки зенитной артиллерии.
