Видимо, устав от долгих модернизаций М60, армия США решила, наконец, заменить его пусть не новой, но гораздо лучше зарекомендовавшей себя зарубежной моделью. Выбор естественно пал на одного из «ровесников» М60, бельгийский пулемет MAG, уже использовавшийся в США для вооружения боевых машин. Армия приняла на вооружение модификацию М240Е4 (см. «Бельгия. Единый пулемет MAG»), а Корпус морской пехоты — M240G, созданную путем переделки в единые пулеметов М240, снятых с боевых машин. Переделку и производство пулемета взяла на себя расположенная в США «ФН Мэнюфэкчуринг Инк.» с участием самой «Фабрик Насьональ Нувель Херстал» в Бельгии. Пулемет рассчитан на применение американской ленты М13, снабжается пластиковым постоянным прикладом американской разработки со стальным затылком, подвижными антабками для ремня. Канавки в верхней части приклада облегчают его удержание левой рукой при стрельбе. Для большего удобства использования в качестве ручного пулемет снабдили цевьем по типу М249.
Алюминиевые штифты и ролики системы подачи ленты заменены
При неполной разборке пулемет (без станка) разделяется на пять частей.

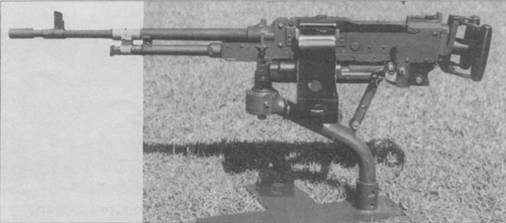

Армия США приняла M240G с треножным станком Ml 22, морская пехота — Ml22 с амортизированным креплением LTM по бельгийскому образцу.
Ряд американских специалистов выразил надежду, что M240G разрешит многолетнюю проблему единого пулемета в вооруженных силах США — занятно, что после стольких лет собственных разработок американцы возложили надежду на старый добрый бельгийский MAG. Это, правда, до известной степени унифицирует единый пулемет по патрону и системе с танковыми и частью вертолетных. Вооружение американских вооруженных сил становится все менее «американским».
M240G вместе с М249 уже «повоевал» в составе американских войск в Афганистане в 2001–2002 гг.
Патрон 7,62x51 НАТО Масса пулемета
с прикладом и сошками, без ленты, кг 11,9
Длина пулемета, мм 1245
Длина ствола, мм 625
Нарезы, правосторонние 4
Длина хода нарезов, мм 305
Темп стрельбы, выстр./мин 650-950
Прицельная дальность, м 1 800
Эффективная дальность стрельбы, м 1200
12,7-мм «Браунинг» — один из наиболее старых и заслуженных пулеметов. Когда в 1918 г. стало известно о появлении в Германии 13-мм пулемета TuF, от американских войск во Франции стали поступать требования на аналогичное оружие. Патрон калибра.50 (12,7 мм) был разработан компанией «Винчестер». В 1921 г. армия США приняла 12,7-мм пулемет Дж. М. Браунинга с водяным охлаждением ствола, в целом повторявший схему 7,62-мм станкового пулемета «Браунинг» М1 91 7. Вариант с воздушным охлаждением и подачей ленты слева или справа был принят в 1923 г. первоначально как авиационный. В 1933 г. он был модернизирован для наземного использования и переименован в М2. В дальнейшем возникла необходимость утяжелить и удлинить ствол для стрельбы длинными очередями без ухудшения баллистических свойств, а для упрощения конструкции исключить масляный амортизатор. После модернизации пулемет назван М2НВ (Heavy Barrel — «тяжелый ствол») и в этом качестве с начала 1930-х гг. используется как пехотное оружие поддержки, а также ставится на боевые машины.

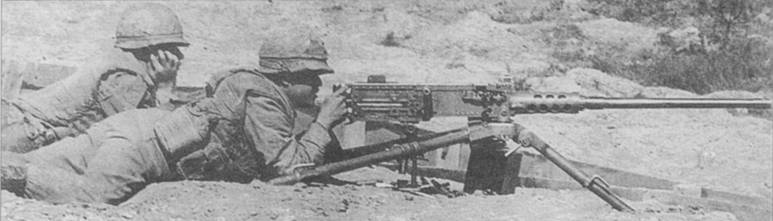

Стрельба из пулемета М2НВ «Браунинг» с треножного станка в положении лежа

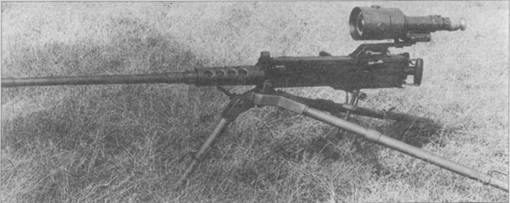

Крупнокалиберный пулемет М2НВ «Браунинг» с ночным прицелом AN/TVS5 на треножном станке М3
Устройство пули патрона. 50 APIHC:
1 — зажигательный состав, 2-упрочненный сердечник, 3-оболочка, 4-кольцевая накатка, 5-рубашка, 6- донная шайба
Крупнокалиберный пулемет М2НВ «Браунинг» на зенитной установке (крестовине) М63
Схема устройства бельгийского патрона типа 12,7x99 с бронебойно- осколочно-зажигательной пулей APEI
1- капсюль, 2 — латунная гильза, 3 — заряд пороха, 4 — стальная рубашка, 5 — бронебойный сердечник из тяжелого сплава, 6 — смесь взрывчатого и зажигательного состава, 7 — латунная оболочка пули
После Второй мировой войны М2НВ сняли с производства, но опыт локальных войн показал, что потребность в таком оружии остается, и выпуск М2НВ восстановили. Он стал одним из наиболее широко распространенных и удачных крупнокалиберных станковых пулеметов, состоя на вооружении в США и более чем 30 других странах (в годы Второй мировой войны М2НВ поставлялся и в СССР с американскими танками, БТР и зенитными установками).
Автоматика пулемета имеет «откатный двигатель» и действует по схеме отдачи ствола с коротким ходом. В момент выстрела затвор заперт на боевые упоры через рычаг запирания, который сцепляется с боевыми выступами на муфте ствола. Энергия отката передается на подвижный ствол и ствольную муфту, которые начинают движение назад. Затвор движется вместе с ними. Рычаг запирания проворачивается на оси под действием подвижных частей и расцепляет затвор со стволом. Ствол с муфтой упираются в ствольный буфер, начинают его сжимать и останавливаются. Во время отката ствол нажимает на
рычаг ускорителя, который связан с затвором. Так как длинное плечо ускорителя направлено к затвору, большая часть энергии движения ствола передается затвору, и его движение ускоряется. Кроме того, снижается сила удара ствола по буферному амортизатору. Затвор извлекает стреляную гильзу из патронника, которая затем попадает на отражатель и выбрасывается за пределы ствольной коробки. Затвор сжимает возвратную пружину и в конце движения назад ударяет в буферные пластины у затыльника ствольной коробки. Буферные пластины совместно с возвратной пружиной придают затвору скорость наката. По пути выбрасыватель захватывает очередной патрон. Выступы на нижней части затвора вновь сцепляются с ускорителем и затвор догоняет ствол с муфтой, которые только начинают движение вперед. В конце движения вперед рычаг запирания, под действием накатывающегося ствола, воздействуя через клин на заднюю часть остова затвора, приподнимает ее и тем самым сцепляет боевые упоры затвора с боевыми выступами муфты ствола.Пулемет М2НВ «Браунинг» с коллиматорным прицелом на вертлюжной установке.
Патрульный катер с двумя шкворневыми установками для крупнокалиберных пулеметов М2НВ (с бронещитами) и одной для единого пулемета М60

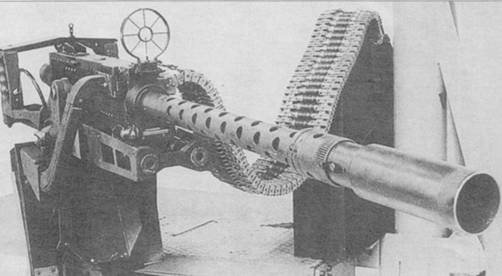

Подвижная вертолетная установка 12,7-мм пулемета с рукоятками управления, ракурсным прицелом, гибким рукавом подачи патронов, надульником- удлинителем (для уменьшения дульного пламени)
Крупнокалиберный пулемет М2НВ «Браунинг» и единый пулемет М60ЕЗ на патрульном катере. Американские войска в Панаме
Крупнокалиберный пулемет M2HB/QCс быстросменным стволом
Питание — от рассыпной звеньевой патронной ленты. Во время возвратно-поступательного движения затвора подача очередного патрона и перемещение ленты происходят в два приема. При откате очередной патрон извлекается захватом из ленты и подается на линию досылания, при накате лента пальцами подавателя смещается на один шаг влево.
Предохранительных устройств как таковых нет, но на затыльнике короба на спусковом рычаге смонтирован ручной останов затвора, удерживающий затвор в заднем положении. Прежде чем нажать спусковой рычаг, останов нужно отжать вниз.
Патрон 12,7x99 (.50 «браунинг«) выпускается многими странами по американским стандартам и в связи с этим взаимозаменяем. Производится со стальной или латунной гильзой, снаряжается пулями различных типов военного назначения, основными являются обыкновенная, трассирующая, бронебойная. Например, армия США закупала патроны М2 с веретенообразной остроконечной пулей со стальным сердечником; бронебойный М3 (остроконечная пуля со стальным сердечником); трассирующие Ml 0, Ml7 и М21; бронебойно-зажигательный М8; бронебойно-зажигательный трассирующий М20; зажигательные Ml и М23. Исследования, проведенные в 1970-е гг., показали, что пулемет М2НВ малоэффективен против перспективных легких бронемашин, штурмовиков и боевых вертолетов. Это вызвало появление ряда новых вариантов патрона 12,7x99. В США был создан патрон М903 типа SLAP с подкалиберной пулей с сердечником из вольфрамового сплава и начальной скоростью 1200 м/с, отделяемым пластиковым поддоном. Развитие таких патронов продолжается — так, пуля норвежского патрона NM140 на дальности 700 м способна пробить 11 — мм стальную броню при угле встречи 45 градусов (соответствует защите БМП-2). Пуля типа APEI бельгийской FN содержит бронебойный сердечник из твердого сплава в стальном стакане, латунную оболочку и помещенную между ними смесь зажигательного и взрывчатого составов, обеспечивающую сильное заброневое действие. На дальности 500 м эта пуля пробивает 20-мм броню. Во Франции был разработан 12,7-мм патрон с калиберной бронебойной пулей типа PPI — бронебойный сердечник имеет утяжеленную головную часть, а на его хвост надет пластиковый поддон с несколькими ведущими поясками, при массе 47,8 г эта пуля имеет начальную скорость 800 м/с и на 300 м может пробить 25-мм броневую плиту. Французская же фирма «Манюрин» разработала свой вариант бронебойно-зажигательной пули APIHC с большей начальной скоростью, чем у американской М8.
Прицельные приспособления пулемета — мушка и рамочный прицел. Возможна установка ночных прицелов вроде бесподсветного AN/TVS-5 с кратностью увеличения 6,2х. Основным полевым станком пулемета является тренога М3, представляющая собой увеличенную модификацию станка М2 от 7,62-мм пулемета и допускающая стрельбу только по наземным целям. М3 относится к т. н. «жестким» станкам с зарывающимися сошниками, и стрельба с него сопровождается значительным рассеиванием. Это вызвало разработку ряда более «мягких» полевых установок с гидравлическими или пружинными амортизаторами — например, норвежский NM152. Для стрельбы по зенитным целям служила крестовина М63 с вертикальной штангой, на которой крепился пулемет, наплечниками, углами наведения от -29 до +85 по вертикали и 360 по горизонтали. Кроме этого к М2НВ разработан ряд турельных и шкворневых установок для танков, бронемашин, легких судов. На основе М2НВ разработан танковый пулемет М85. М2НВ широко используется и для вооружения различных вертолетов и даже на «противопартизанских» самолетах типа «Ганшип».
