Ударник жестко смонтирован в затворе, а выстрел производится по окончании запирания при приходе подвижной системы в крайнее переднее положение, так что часть энергии отдачи расходуется на ее торможение. Затем система ствол-затвор начинает откат. Отпирание канала ствола заканчивается при отходе подвижной системы на 1 8 мм. Ускоритель копирного типа, закончив отпирание, передает часть кинетической энергии отката ствола затвору, обеспечивая ускоренный отход затвора от ствола и надежное удаление стреляной гильзы. Извлечение стреляной гильзы производится Т-образным пазом боевой личинки затвора, удерживающим шляпку гильзы, отражение гильзы — подачей очередного патрона, который выдавливается из звена ленты в паз боевой личинки затвора и выталкивает стреляную гильзу (последняя гильза отражается дополнительным поворотным рычагом подачи). К моменту прихода затвора в заднее положение энергия отдачи почти полностью гасится возвратной пружиной и буфером. Буфер не только смягчает удар затвора в крайнем заднем положении, но и придает ему начальный импульс наката, сокращая длительность цикла автоматики. Если спуск нажат, затвор под действием импульса буфера и своей возвратной пружины начинает движение вперед, досылая очередной патрон в патронник и завершая цикл автоматики. Ствол укрыт перфорированным кожухом и снабжен коническим пламегасителем.

Питание пулемета — от металлической звеньевой ленты с открытым звеном. Лента на 40 патронов укладывается в патронную коробку. Механизм подачи ленты — ползункового типа, может переключаться с правой подачи на левую для использования пулемета на комплексированных установках. Пулемет имеет автоматические предохранители, исключающие запирание затвора и выстрел при неправильно присоединенном стволе, подачу ленты при неизвлечении патрона из звена.

Прицел — секторный. В конструкции широко использованы штампованные детали, разборка не требует инструментов. К достоинствам системы относится сравнительно плавная работа автоматики, отсутствие необходимости в точных регулировках зазоров, высокая надежность в различных условиях эксплуатации.

Колесный станок Харыкина создан по типу облегченного артиллерийского лафета с раздвижными станинами с сошниками, резиновыми шинами колес, небольшой высотой оси канала ствола относительно боевой оси станка. Пулемет на станке мог перевозиться в кузове грузовика, буксироваться автомобилем, перекатываться расчетом вручную, разбираться на несколько частей для переноски.

В 1952 г. К.А.Барышев начал разработку облегченного станка колесно-треножной схемы. Снабдив станок большим передним опорным сошником, он смог уменьшить его массу по сравнению с колесным в 2,8 раза, одновременно повысив кучность стрельбы (за счет смещения вперед точки упора станка в грунт) и углы горизонтального наведения. Боевые характеристики пулемета повысились примерно в 1,5 раза. В 1 955 г. станок Барышева приняли на вооружение.

Для стрельбы из пулемета Владимирова поначалу использовались уже выпускавшиеся патроны 14,5x114 с бронебойной пулей «Б-32» и бронебойно-зажигательной «БС-41», а также принятый вместе с пулеметом вариант с бронебойно-зажигательно-трассирующей пулей «БЗТ-44» (со стальной оболочкой, стальным сердечником, свинцовой рубашкой, зажигательным составом и стаканчиком с воспламенительным переходным и трассирующим составом). Пуля «Б-33» на дальности 300 м пробивала 21-мм броню, «БС-41» — 35-мм. В 1 950-1 960-е гг. в связи с распространением пулеметов были приняты патроны с пристрелочно-зажигательной пулей «ПЗ», зажигательной мгновенного действия «МДЗ», конструкция которых (как и «Б-32» и «БС-41») была заимствована от 12,7-мм патрона. Уже в 1 989 г. был отработан 1 4,5-мм патрон с бронебойно-зажигательной пулей «БС» с алюминиевой рубашкой, твердосплавным (карбид-вольфрамовым) сердечником, превосходящей по бронепробиваемости пулю «Б-32» в 1,5 раза. Масса пуль составляет от 60 до 63,6 г.

Первые зенитные установки под пулемет КПВ, включая одиночную и спаренную, разработали С.В.Владимиров и Г.П.Марков. Н.С.Лещинский с участием Л.М.Борисовой и Г.Ф.Шафирова спроектировал счетверенную установку УЛ-14,5 на основе своей УЛ-1 2,7 для пулеметов ДШК. В 1 949 г. на вооружение были приняты счетверенная зенитная пулеметная установка Лещинского под обозначением ЗПУ-4, спаренная Владимирова и Маркова — ЗПУ-2, что же касается одиночной установки, то предпочтение отдали установке Е.Д. Водопьянова и Е.К. Рачинского (институт № 40) — ЗПУ-1. Все эти установки были буксируемыми, обеспечивали круговой обстрел, имели механические приводы наведения, сиденье наводчика, крепления для патронных коробок, могли использоваться и для стрельбы по наземным целям. ЗПУ-2 и ЗПУ-4 устанавливались также на шасси БТР-40, БТР-152 и БТР-50. В 1 950 г. Научно-технический комитет ГАУ выдал задание на облегченную спаренную установку для воздушно-десантных войск. Ее создали в НИТИ-40 (институт № 40) Водопьянов, Рачинский и В.И. Гремиславский, унифицировав с ЗПУ-1. В 1955 г. установка поступила на вооружение под обозначением ЗУ-2, впоследствии была заменена пушечной 23-мм установкой ЭУ-23-2. Р.Я.Пурценом и Е.К.Рачинским была разработана зенитная горная установка ЗГУ-1, однако ее принятие на вооружение задержалось, поскольку принято было решение оставить на вооружении только 14,5-мм танковый КПВТ. Только в 1968 г. разборная ЗГУ-1 поступила на вооружение. Пулемет на этой установке вместе с лентой на 70 патронов весит 220 кг. 14,5-мм зенитные установки сняты с вооружения Советской армии. Они широко поставлялись в «развивающиеся» страны, где воюют до сих пор (всего ЗПУ состояли и состоят на вооружении около 40 стран). ЗПУ проявили себя во Вьетнаме, в Африке, на Ближнем Востоке и даже сбивали американские вертолеты на Гренаде.

Зенитная установка ЗПУ-4

Зенитная установка ЗПУ-2

Зенитная установка ЗПУ-2 на учениях

Зенитная установка ЗПУ-1 (китайский аналог — Тип 75)

Обычная для гражданских войн импровизация — кустарная «самоходная наземная пулеметная» установка на основе крупнокалиберного пулемета КПВТ. Чечня

Танковый вариант пулемета — КПВТ — был создан с расчетом на установку спаренно с пушкой, а также башенную, шкворневые и турельные установки. Кроме отечественных танков Т-10, бронетранспортеров БТР-60,-70 и 80, разведывательной бронемашины БРДМ-2 пулеметом КПВТ вооружались бронемашины других стран Варшавского Договора — польско-чешский БТР ОТ-64, венгерский PSZH. Вместе с ЗПУ это способствовало широкому распространению пулемета КПВ, который в современных конфликтах часто претерпевает «обратное преобразование» — КПВТ снимают с боевых машин и переводят в «пехотные», ставя на кустарные переносные или буксируемые установки. Ряд таких установок можно было увидеть в Югославии, Чечне, Армении.

Копия пулемета Владимирова выпускалась в Китае, причем китайская версия (см. «Китайская Народная Республика») также широко распространилась.

Характеристики ПКП

Патрон 14,5x114

Масса, кг

«тела» пулемета без патронов 47,5

пулемета с лентой на станке 161,5

ствола 19,7

Длина пулемета, мм 2000

Высота линии огня, мм 390

Углы наведения, град

по горизонтали +-20

по вертикали от -5 до +20

Начальная скорость пули, м/с 990

Темп стрельбы, выстр./мин 550-600

Скорострельность, выстр./мин 70-80

Длина прицельной линии, мм 735

Прицельная дальность, м 2000

Эффективная дальность стрельбы, м 1600

Емкость ленты, патронов 40

Масса коробки с лентой на 40 патронов, кг 9,5

Один из прототипов крупнокалиберного пулемета CIS MG50

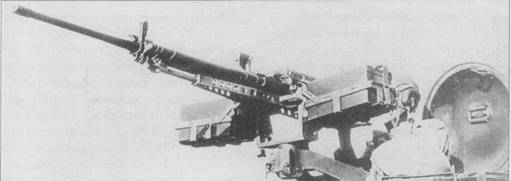

Крупнокалиберный пулемет CIS MG50 на турельной установке, с двумя патронными коробками с лентами разного снаряжения

Крупнокалиберный пулемет CIS MG50 на треножном станке и с патронной коробкой слева

Сингапур

Крупнокалиберный пулемет CIS MG50

Разработку собственного 1 2,7-мм пулемета под патрон.50 «браунинг» фирма CIS начала в 1983 г. с задачей создать образец, легче и проще в обслуживании, чем американский М2НВ «Браунинг» — это направление было вообще характерно в 1 980-е гг. для ряда оружейных фирм ряда стран, использующих М2НВ. Прототип был представлен в 1984 г. В полученной конструкции MG50 видно влияние опытного американского же «Доувер Девил». Еще одна существенная особенность CIS MG50 — стремление сделать его как можно более универсальным средством огневой поддержки подразделений.

Автоматика оружия действует за счет отвода пороховых газов через два отверстия в стенке ствола. Система имеет два газовых поршня и две газоотводные камеры, расположенные под стволом таким образом, чтобы избежать действия на ствол и пулемет отклоняющего момента силы отдачи. Имеется трехпозиционный газовый регулятор. Конструкция построена по модульному принципу и состоит из пяти основных сборок, что облегчает приспособление оружия к различным установкам. Ствол крепится в особом модуле и может быстро заменяться, снабжен дульным тормозом и рукояткой. Из 30 кг массы «тела» пулемета 10 кг приходится на ствол. Ствольную коробку заменяют две трубки, вмещающие газовые поршни со штоками и возвратные механизмы. Запирание канала ствола производится поворотным затвором широко распространенной ныне схемы, движением затвора управляет затворная рама, ударник является деталью затворной рамы и наносит удар по капсюлю патрона на последнем этапе движения затворной рамы вперед. Выстрел производится с заднего шептала. Модуль спускового механизма включает две рукоятки управления, предохранитель (флажковый, над спусковой скобой), переводчик режимов огня.
