Для стрельбы применяются патроны с бронебойно-зажигательной пулей «Б-32», бронебойно-зажигательной трассирующей пулей «БЗТ-44» и зажигательной пулей мгновенного действия «МДЗ». Патроны с пулями «БЗТ-44» и «МДЗ» составляют, как правило, лишь часть боекомплекта крупнокалиберных пулеметов. Патрон выпускался также с пристрелочно-зажигательной пулей «ЗП», пристрелочной «П», трассирующей «Т». Уже в 1 972 г. годы отработали и поставили на производство варианты патрона с бронебойно-зажигательной пулей «БС» с металло-керамическим сердечником, намного повысившим бронепробиваемость, в то же время появились и двухпульные патроны для авиационных пулеметов. Пуля «БЗТ» на дальности 600 м пробивает 20-мм броневую плиту. Масса патрона составляет от 123 до 134 г, пуль — от 44,3 до 49,5 г.
Среди состоящих на вооружении крупнокалиберных пулеметов НСВ-12,7 выгодно отличается сравнительно небольшой массой и хорошей маневренностью.
НСВ используется также в качестве зенитного вооружения танков (НСВ-Т), боевых кораблей, вошел в состав огневого комплекса «Горчак» на скрывающейся установке. Производство НСВ-С-12,7 поставили заводы «Металлист» в г. Уральске и «Молот» в г. Вятские Поляны (станок).
Крупнокалиберный пулемет «Корд» на треножном станке
Поскольку главный производитель, «Металлист» в начале 1990-х гг. остался в так называемом «суверенном» Казахстане, в СКВ Ковровского завода им. В.А.Дегтярева конструкторы А.А.Намитулин, Н.М.Обидин, Ю.М.Богданов и В.И.Жирохин провели работы по шифру «Корд» («крупнокалиберное оружие дегтяревцев») по модернизации НСВ для новой постановки на производство. Новый ствол с пламегасителем и несколько модернизированная система запирания обеспечили лучшую кучность на тех же станках. Масса тела «Корд» — 25,5 кг. «Корд» выпускается с 1998 г., прошел боевые испытания и получил похвальные отзывы.
Характерно появление варианта «Корд» со складными сошками и металлическим плечевым упором. Сама идея не нова — опытный английский 12,7-мм пулемет «Бирдмор-Фаркауэр» 1924 г. предлагался с прикладом и легкой неотъемной складной сошкой-треногой. Новая попытка перевода облегченного крупнокалиберного пулемета в единые или «ручные» очевидно связана с условиями контртеррористических и противопартизанских операций, часто проводимых в условиях гор и населенных пунктов, когда легкий крупнокалиберный пулемет может оказаться единственным средством поражения противника настильным огнем, борьбы со снайперами, наблюдателями, легкими укрытиями. По сути дела, «ручными крупнокалиберными» пулеметами являются и опытная автоматическая винтовка А.Ф.Барышева АВБ-12,7 (с оригинальной автоматикой на основе отдачи полусвободного затвора и выстрелом с заднего шептала) или созданная на ее основе и под тот же патрон 1 2,7x108 чешская самозарядная CZW-97 с коробчатым магазином на 1 2 или дисковым на 35 патронов. Правда, эта система остается опытной уже много лет.
Патрон 12,7x108
Масса, кг
пулемета без ленты 25
с лентой на станке 6Т7 41
на универсальной установке 6У6 92,5
ствола 9,0
Длина пулемета, мм 1560
на станке 6Т7 1900
Высота пулемета на станке 6T7, мм 380
Высота линии огня, мм 310-410
Углы наведения, град
по горизонтали +10/-25
по вертикали -8/+10
Нарезы, правосторонние 8
Начальная скорость пули, м/с 845
Дульная энергия пули, дж 15815-17672
Темп стрельбы, выстр./мин 700-800
Скорострельность, выстр./мин 80-100
Прицельная дальность, м 2000
Дальность прямого выстрела, м по цели высотой 2 м 850
Толщина пробиваемой брони, мм на дальности 500 м 16
Дальность прямого выстрела, м
по грудной фигуре (высотой 0,5 м) 460
по бегущей (1,5 м) 750
Емкость ленты, патронов 50
Масса коробки, кг с лентой на 50 патронов 11,1
Срединное отклонение, м по горизонтали и вертикали на 1000 м 1,45
Расчет, чел 2
Порядок разряжания
Нажать защелку впереди прицела и откинуть крышку приемника. Снять ленту. Отвести назад рукоятку взведения, осмотреть патронник и убедиться в отсутствии в нем патрона. Отпустить рукоятку взведения, нажать спуск и закрыть крышку.
Если
накануне Второй мировой войны крупнокалиберные пулеметы еще относились к противотанковым средствам, то уже с середины войны стрелковое оружие уже не могло вести борьбу с танками. Однако тот же опыт войны требовал маневренного и скорострельного оружия для борьбы с легкобронированными целями — бронеавтомобилями, БТР — на дальностях до 1 000 м, ведения огня по скоплениям живой силы и техники, огневым точкам до 1500 м, а также для борьбы с бронированными самолетами на малых высотах. В дополнение к ДШК требовался пулемет с большим бронебойным действием пули и досягаемостью по дальности и высоте. Основой для такого пулемета мог стать уже освоенный в массовом производстве 14,5-мм патрон, тем более, что при его создании в конце 1 930-х гг. уже делался расчет на применение в автоматическом оружии. Разработку нового 1 4,5-мм пулемета начали в 1943 г. на Ковровском заводе № 2 параллельно несколько конструкторов: в дегтяревском КБ-2 разработку вели на основе схемы станкового пулемета СГ-43, конструктор Отдела главного конструктора завода С.В.Владимиров взял за основу свою 20-мм авиационную пушку В-20 (идея унификации систем автоматической пушки и крупнокалиберного пулемета уже была практически опробована к тому времени). Вместе с Владимировым над пулеметом работали В.А.Рыжков, А.И.Буланов, П.П.Протасов, А.П.Финогенов, В.В.Калинин, С.А.Харыкин, А.А.Прокофьев. Уже в 1 944 г. пулемет КПВ-44 («крупнокалиберный пулемет Владимирова обр. 1944 г.») попал в малосерийное производство. Использовавшийся поначалу модернизированный универсальный станок Колесникова оказался мало устойчивым, станок же А.А.Кашанова и Г.Ф.Кубынова — слишком тяжелым.Крупнокалиберный пулемет ПКП (КПВ) на колесном станке Харыкина

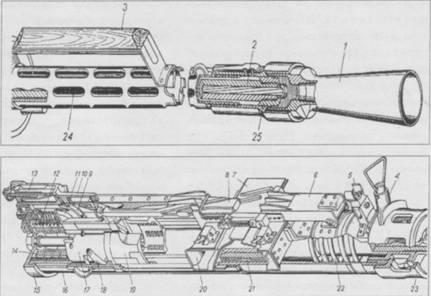

Схема устройства крупнокалиберного пулемета КПВ
1 — пламегаситель, 2 — ствол, 3 — рукоятка ствола, 4 — замок муфты. 5 — мушка, 6, 10 — крышка ствольной коробки, 7 — подаватель, 9 — досылатель, 11 — шептало, 12 — возвратная пружина затвора, 13 — прицел, 14 — пружина амортизатора, 15 — затыльник, 16 — ствольная коробка, 17 — остов затвора, 18 — ролик ускорителя, 19 — боевая личинка, 20 — приемник, 21 — направляющая ствола, 22 — возвратная пружина ствола, 23 — муфта, 24 — кожух ствола. 25 — усилитель отдачи

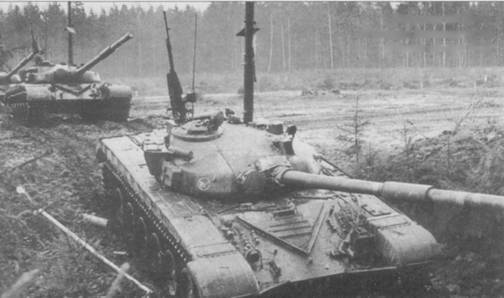

Крупнокалиберный пулемет КПВТ на зенитной установке на башне танка Т-10М
Устройство пуль патрона 14,5x108 а — бронебойно-зажигательная Б-32, б и в бронебойно-зажигательно-трассирующие БЗТ и БСТ, г — зажигательная ЗП;
1 — оболочка, 2 — сердечник, 3 — рубашка, 4 — зажигательный состав, 5 — стаканчик, 6 — трассирующий состав, 7 — воспламенительный состав, 9 — свинцовая прокладка, 10 — ударник, 11 — стакан, 12 — втулка, 13 — капсюль- воспламенитель, 14 — набегающий колпачок, 15 — ударный механизм, 16 — матерчатая прокладка

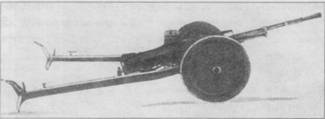

В 1949 г. наряду с другими новыми образцами пехотного оружия на вооружение был принят «14,5-мм пехотный крупнокалиберный пулемет Владимирова (ПКП)» на полевом колесном станке Харыкина, а также несколько зенитных 14,5-мм установок. Производство пулемета поставил завод им. В.А.Дегтярева (это имя присвоили заводу № 2 в том же году). Отметим, что в ряде стран (ФРГ, Франция, Швейцария) для решения тех же задач после Второй мировой войны выбрали 20-мм автоматические пушки — проблема выбора между крупнокалиберным пулеметом и автоматической пушкой не разрешена и до сих пор, хотя второе решение кажется предпочтительным.
Автоматика пулемета Владимирова с «откатным двигателем» работает по схеме отдачи ствола с коротким его ходом. Затвор и ствол имеют собственные возвратные пружины. Ведущим звеном автоматики служит затвор. Запирание канала ствола осуществляется поворотом боевой личинки, которая сцепляется с насадной муфтой ствола. Поворот личинки производится ускорителем за счет взаимодействия ролика ускорителя с наклонным пазом короба. В затыльнике короба смонтирован буфер затвора. Спусковой механизм обеспечивает ведение только непрерывного огня.
