Прицельные приспособления — мушка и укрепленный на крышке приемника секторно-рамочный прицел, насеченный от 200 до 2000 м. Пулемет снабжен выдвижным металлическим прикладом. В варианте ручного пулемета на затыльнике ствольной коробки крепится откидная задняя опора с регулировочным винтом.
В станковом варианте пулемет крепится на треножный станок французской разработки (масса станка 10,6 кг) или американский М2 (1 1,4 кг). АА F1 и NF1 ставились также на танки и бронемашины в качестве спаренных или зенитных (на шкворневых или турельных установках).
Французский десантник с пулеметом ААТ на плече

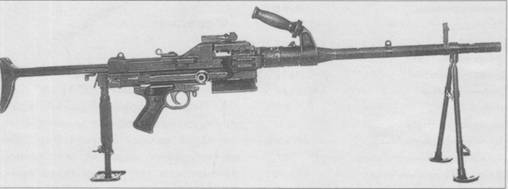

ААТ состоит на вооружении Франции и некоторых из ее бывших североафриканских колоний. Видимо, для продления срока службы 7,5-мм пулеметов (а к таковым относится и оставшийся в колониях устаревший ручной Mle 1924/29 «Шательро») фирма «Джулио Сеникс» предложила
Патрон 7,62x51
Масса пулемета без сошек, кг
с легким стволом 9,15
с тяжелым стволом 10,55
Масса пулемета с сошками, кг
с легким стволом 9,97
с тяжелым стволом 1 1,37
Масса ствола, кг
легкий 2,85
тяжелый 4,25
Длина пулемета с прикладом, мм
легкий ствол 1 145
тяжелый ствол 1245
Длина ствола без пламегасителя, мм
легкий ствол, 500
тяжелый ствол 600
Нарезы, правосторонние 4
Длина хода нарезов, мм 305
Начальная скорость пули 830 м/с.
Темп стрельбы, выстр./мин 900
Прицельная дальность v (с тяжелым стволом, со станка) 2000 м
Эффективная дальность стрельбы, м
с легким стволом 800
с тяжелым стволом 1200
Емкость ленты, патронов 50 /200
Масса треножного станка, кг 10,6
Порядок разряжания
Отвести назад рукоятку взведения, затем вернуть ее в крайнее переднее положение и нажать кнопку предохранителя влево. Нажать защелку крышки приемника (сверху ствольной коробки) и открыть крышку. Снять ленту из приемника вверх. Осмотреть направляющую приемника, закрыть крышку. Нажать кнопку предохранителя вправо, отвести рукоятку взведения назад, удерживая ее, нажать спусковой крючок и плавно вернуть рукоятку взведения в переднее положение.
Федеративная Республика Германия
Германская армия вступила во Вторую мировую войну с единым пулеметом MG34 со сменным стволом. Это было достаточно эффективное в бою, но сложное в уходе и сравнительно дорогое в производстве оружие. На основании боевого опыта в 1941 г. германская армия выдала заказ на пулемет, который сохранял бы все достоинства MG34, но был бы проще для массового производства. Для помощи компаниям «Маузер», «Рейнметалл» и «Гросфусс» в его разработке привлекли специалистов по холодной штамповке металлических деталей. Пулемет MG39/41 «Гросфусс» был выбран для принятия на вооружение и после доработки в начале 1942 г. принят под обозначением MG42. Он зарекомендовал себя мощным и надежным оружием поля боя. При этом широкое использование штамповки и точечной сварки, отказ от станочной обработки ряда деталей намного снизили время и себестоимость производства. До конца войны было выпущено около 400 000 пулеметов MG42. За высокий для пехотного оружия темп стрельбы (до 1300 выстр./мин) он получил прозвище «пила Гитлера». По окончании войны конструкция ряда узлов MG42 была использована в разных странах при разработке собственных единых пулеметов. После вступления ФРГ в НАТО германские военные специалисты приняли решение модернизировать MG42 и принять его в качестве единого пулемета. Тем более, что при этом можно было модернизировать сохранившиеся пулеметы и быстро развернуть производство. В 1959 г. фирма «Рейнметалл» в Оберндорфе провела модернизацию, пулемет получил обозначение MG 1.
Первоначально в пулемете MG1 использовался патрон 7,92x57 «маузер». Модификация MG1A1 (коммерческое обозначение MG42/58) была переделана под патрон 7,62x51 НАТО и имела хромированный канал ствола. Изменение мощности патрона заставило переделать надульник. Были изменены сошки (хотя они остались взаимозаменяемы с сошками MG42) и внешняя отделка деталей. MG1A2 (MG42/59) получил утяжеленный затвор, фрикционный буфер затвора, использовал германскую нерассыпную ленту DM6 на 50 патронов или американскую рассыпную звеньевую ленту М13 (германское обозначение DM 1). Модификация MG1A3 имела небольшие изменения спускового механизма, затвора (сменный комплект затвор-буфер), выбрасывателя, надульника и сошек для упрощения производства и использовала только непрерывную патронную ленту. MG1А4 и А5 предназначались для установки на танки и бронемашины.
Параллельно с этими разработками пулеметы MG42 переделывались под 7,62-мм патрон НАТО и получали обозначение MG2.
MG3 (Maschinengewehr-3 — «пулемет третьей модели») был создан на основе MG1A2 и поступил на вооружение в 1 968 г. в качестве пулемета отделений (на сошках) и ротного пулемета (со станком). Он может использовать как немецкие ленты DM1 или DM6, так и не рассыпную германскую DM 13 и американскую М13. Введено крепление для патронной коробки — постоянное положение патронной коробки относительно пулемета лучше позволяет предотвратить заедания при подаче и засорение приемника. Кроме того, ввели откидной зенитный прицел и стопорную собачку патронной ленты для удержания ее при поднятой крышке ствольной коробки. Заметим, что фирма «Рейнметалл» в 1960-е гг. пыталась возродить облегченный единый пулемет MG45 с полусвободным затвором, но ее модель MG60-02 осталась опытной.

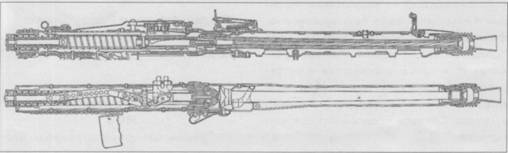

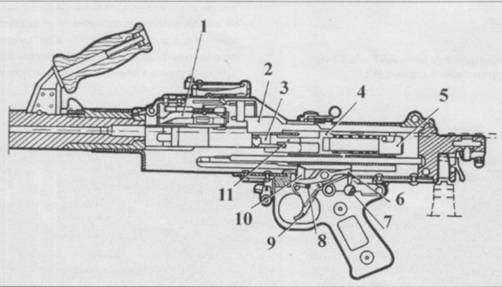

Продольные разрезы пулемета MG42 (MG1)

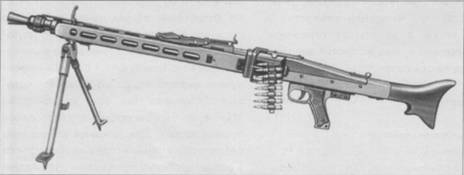

Единый пулемет MG3 на сошках
Работа автоматики и узла запирания пулемета MG42 (MG1, MG3) А — запирание канала ствола при приходе подвижной системы в крайнее переднее положение, Б — канал ствола заперт, В — отпирание канала ствола при отходе подвижной системы назад 1 — ствольная коробка, 2 — запирающие ролики, 3, 6 — боевая личинка затвора, 4 — остов затвора, 5 — ударник, 7 — отпирающая поверхность короба.
Расчет единого пулемета MG1 на учениях. Заметим штурмовую винтовку G1 (FAL) на сошках у помощника пулеметчика этакий эрзац ручного пулемета
Работа автоматики MG3 основана на отдаче ствола с коротким ходом. Цикл стрельбы начинается с взведения с помощью Т-образной рукоятки затвора, который становится на боевой взвод. Только после того, как затвор окажется в заднем положении, можно перевести кнопочный предохранитель, смонтированный сверху пистолетной рукоятки, влево — предохранитель запрет шептало. Патронная коробка с лентой с открытым звеном крепится к пулемету с левой стороны, открытая крышка коробки служит направляющим лотком ленты. Патроны в ленте должны подаваться в приемник открытой стороной звеньев вниз так, чтобы лента находилась поверх патронов. Неправильная установка приведет к немедленному отказу пулемета. Если лента установлена правильно, лапка подавателя толкает ее в приемник. Крышка ствольной коробки одновременно является крышкой приемника, в задней части имеет защелку. После установки ленты нужно закрыть крышку, и пулемет готов к стрельбе.
Выстрел — с заднего шептала. При нажатии на спусковой крючок носик шептала опускается, отпуская с боевого взвода затвор, который, двигаясь вперед, извлекает патрон из ленты и досылает его в патронник.
Взрыв-схема пулемета MG3
Работа системы питания пулемета MG42 (MG1, MG3). Слева показана последовательность подачи патронов
Самым оригинальным в пулемете является его узел запирания. Впервые система запирания с помощью разводимых в стороны роликов запатентована Маузером в 1910 г. и Баррези в Италии в 1928 г., затем развита и запатентована Э. Штеке в Польше уже перед Второй мировой войной. Наконец, в 1 937 г. доктор Грюнер разработал узел запирания к опытному пулемету фирмы «Гроссфус». Боевая личинка затвора с обеих сторон имеет фигурные пазы, идущие вперед и внутрь ее корпуса. В каждом пазу помещается запирающий ролик. Когда затвор движется вперед, втулка ударника, приводимая в движение возвратно-боевой пружиной, толкает ролики в пазы. Боевая личинка упирается в казенник ствола, а ролики входят в фигурные пазы казенника, давление на них усиливается наклонной плоскостью втулки ударника. Ролики заходят в пазы казенника, и занимают крайнее выдвинутое положение в фигурных вырезах боевой личинки. Таким образом, ствол и затвор оказываются сцеплены. До запирания ролики мешают ударнику пройти наружу из своей втулки, как только ролики расходятся, боек ударника проходит между ними и накалывает капсюль патрона. Таким образом предотвращается возможность выстрела при неполностью запертом затворе.
После выстрела ствол с затвором движутся назад. Для придания стволу дополнительной энергии движения служит усилитель отдачи в надульнике. Регулятор надульника позволяет менять скорость отката подвижной системы и тем самым менять темп стрельбы или приспосабливать автоматику к работе в различных условиях. Ролики держат боевую личинку в сцеплении с казенником в течении первых 8 мм длины отката. Затем на ролики действуют выступы в ствольной коробке и они выдавливаются внутрь по пазам в казеннике и боевой личинке. Втулка ударника в это время отходит назад вместе с остовом затвора. Ускорение отката затвора после расцепления со стволом в MG3 реализовано достаточно просто. Ролики движутся в пазах казенника и вырезах боевой личинки одно и тоже время. Однако длина пазов в казеннике больше длины вырезов личинки. Поэтому последняя ускоряется относительно ствола. Роликовый узел запирания и рычажный подаватель обеспечивают плавную работу, без задержек и значительного трения, обеспечивая в то же время достаточную площадь опорной поверхности и малую длину узла запирания. Ствол после отпирания проходит еще 21 мм, после чего возвратная пружина ствола посылает его в переднее положение. Стреляная гильза зажимается выбрасывателем, расположенном на зеркале затвора. Отражатель представляет собой рычаг из двух частей. Задняя часть работает от пружины амортизатора, в результате передняя часть выходит на уровень казенного среза ствола, поворачивает гильзу и удаляет ее вниз. Возвратно-боевая пружина выполнена сильной и подает затвор в переднее положение с большой скоростью.
