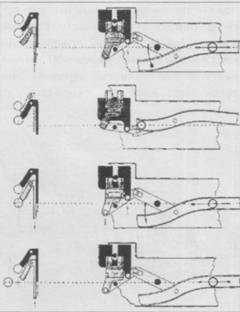

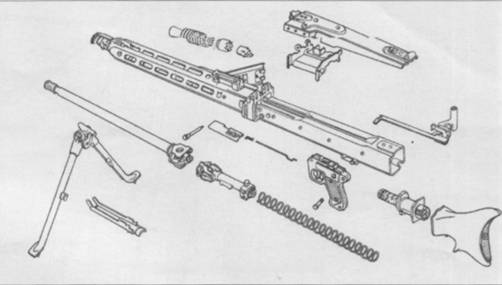

Движение ленты обеспечивается стойкой в верхней части затвора, движущейся в криволинейном канале рычага подачи. Этот рычаг находится под крышкой ствольной коробки и может вращаться вокруг своей задней части. При работе затвора передок рычага подачи движется по ствольной коробке и приводит в действие рычаг, прикрепленный к ползуну приемника. Ползун приемника имеет два комплекта пружинных пальцев, установленных с каждой стороны центрального шарнира ползуна. Таким образом, когда один комплект пальцев выдвигается и поддерживает патроны в ленте, другой комплект втягивает ленту в пулемет. Каждый комплект пальцев продвигает ленту на полшага. Такое разделение нагрузки приводит к снижению сил, действующих на ленту и механизм подачи, исключает дерганье ленты и обеспечивает плавную подачу боеприпасов к пулемету.
Высокий темп стрельбы обусловил значительную скорость движения затвора, и поэтому связь между шепталом спуска и боевым взводом затвора должна осуществляться всей плоскостью соприкасающихся поверхностей. Чтобы предотвратить повреждение шептала и боевого взвода, ударно-спусковой

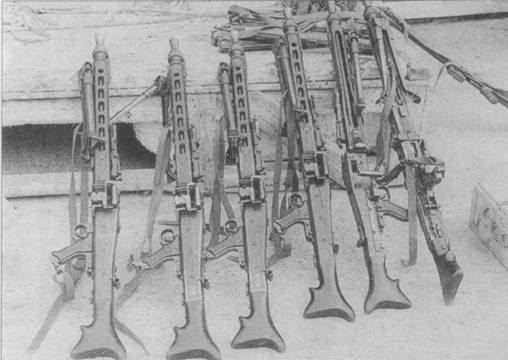

Единые пулеметы MG3 сил береговой обороны Норвегии
Расчет пулемета MG3 на учениях.
Пулемет снабжен насадкой для холостой стрельбы

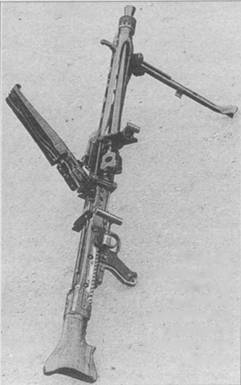

Единый пулемет MG3 с открытой крышкой приемника и готовым к извлечению стволом
Когда стрелок отпускает спусковой крючок, хвост шептала опускается на выступ разобщителя. Поэтому носик шептала не может подняться, чтобы перехватить боевой взвод затвора. Вращение спускового крючка толкает прикрепленный к нему разобщитель вверх к накатывающемуся над ним затвору. При откате затвор бьет по головке разобщителя и вращает его обратно. Это освобождает боевой взвод из-под хвоста шептала, который затем опускается, а носик шептала поднимается вверх и встает на пути движения затвора. К тому времени, когда затвор снова начинает движение вперед, носик шептала поднят полностью и подставляет всю свою переднюю плоскость боевому взводу. Таким образом предотвращаются поломки, неизбежные при взаимодействии поверхностей неравной площади на высоких скоростях их движения.
Любопытным элементом MG1A3 было введение двух комплектов затвор-буфер для изменения темпа стрельбы: затвор V550 массой 550 г и пружинный буфер N дают темп стрельбы 1 1 50-1 350 выстр./мин, тяжелый затвор V950 массой 950 г и фрикционный буфер R — 750–950 выстр./мин.
Мушка пулемета находится на переднем конце кожуха ствола на откидной пластине, секторный прицел — на основании на крышке приемника. Прицел MG3 насечен от 200 до 1 200 метров. Зенитный ракурсный прицел в виде фигурной рамки шарнирно крепится впереди секторного прицела. Приклад с характерной формой «рыбий хвост» находится на продолжении линии оси канала ствола.
Ствол должен заменяться при стрельбе короткими очередями с темпом около 200–250 выстрелов в минуту после отстрела 150 патронов или 3-х лент по 50 патронов. Запасной ствол носится в специальном контейнере. Смена ствола производится быстро и весьма проста. Пулемет взводится, а фиксатор ствола, находящийся с правой стороны кожуха ствола, откидывается вперед. Казенник ствола выдвигается наружу вправо и ствол вынимается движением назад. Новый ствол вставляется дульной частью через фиксатор в кожух, казенник ставится сквозным поперечным отверстием вертикально, фиксатор закрывается.
MG3 достаточно компактен — его ширина с приемником не превышает 1 30 мм. Кожух ствола защищает стрелка от ожогов и позволяет вести стрельбу с ходу или, скажем, зенитный огонь с плеча второго номера расчета.
Пулемет устанавливается на складном треножном станке, при этом он может использоваться с перископическим прицелом — прием, также идущий от мировой войны. Люлька с пулеметом крепится на вилке вертлюга. На поперечной штанге горизонтальной наводки имеются подвижные ограничители рассеивания, монтируется винтовой механизм вертикальной наводки и механизм автоматического рассеивания. Обе задние ноги станка регулируемые, на передней укреплены легкие пластиковые амортизаторы для удобства переноски сложенного станка за спиной. Зенитной стойки нет. Кроме треножного станка к MG3 разработан ряд других установок различного назначения, включая тумбовую спаренную зенитную, на которую кроме MG3 можно ставить MG42 — как модернизированные, так и «родные». Ряд шкворневых и тумбовых установок разработала для MG1 и MG3 фирма KUKA.
Модификации MG3A1 и АЗ представляют собой танковые пулеметы и имеют те же отличия, что и MG1А4. Они используются на танках и бронемашинах в качестве спаренных, турельных, дистанционно управляемых. «Рейнметалл» разработала также облегченный пулемет MG3e, но в серию он не пошел.
MG1 (MG42/59) и MG3 состоят на вооружении в ФРГ, Австрии, Австралии (только танковые), Бирме, Гвинее-Биссау, Дании (М62), Иране,
Испании, Италии, Капе-Верде, Мавритании, Мозамбике, Нигерии, Норвегии, Пакистане, Португалии, Саудовской Аравии, Судане, Того, Турции, Чили. В ряде стран пулеметы приспосабливали к своим станкам. MG 1А2 с тяжелым затвором выпускались по лицензии в Италии и Австрии (MG74 «Штейр»), MG3 — в Греции, Италии (ML42/59, выпускался «Пьетро Беретта», «Луиджи Франки», «Уайтхед Мотофайдес»), Португалии, Турции (со станком германского образца). Пулеметы итальянского производства поставлялись в Австрию, которая не могла официально закупать оружие в самой Германии. Пулеметы этой системы выпускались также в Испании, Пакистане (MG1A3P), Чили — сочетание хороших боевых качеств и относительной дешевизны массового производства делали систему весьма привлекательной. С начала 1950-х гг. копии MG42 выпускались в Югославии (7,92-мм модель под обозначением М53) и в Швейцарии (7,5-мм MG51). Югославский М53, известный также под названием «Сарак» Ml 953 использовался на станке по типу германского времен Второй мировой, ленточный приемник мог заменяться дисковым магазином на 50 патронов. Кроме него в текущей гражданской войне в Югославии нашли себе применение и другие модификации MG42 и MG1.Переноска единого пулемета MG3 за ремень
Стрельба из пулемета MG3 по воздушной цели с использованием штатного зенитного прицела и импровизированного «вертлюга»
Единый пулемет М53 на учениях армии Югославии…
…и такой же М53 у хорватских националистов во время гражданской войны в Югославии
MG42/59 в армии Нигерии
Немало «родных» MG42 оказалось в странах «третьего мира» — после Второй мировой войны как СССР, так и США со своими союзниками передавали трофейное вооружение «дружественным» режимам и партизанам. MG1, MG3 и их модификации остались, по сути, последними едиными пулеметами с автоматикой на основе отдачи ствола.
Патрон 7,62x51 НАТО
Масса пулемета без сошек, кг 10,5
Масса пулемета с сошками, кг 11,05
Масса ствола, кг 1,8
Длина пулемета, мм 1225
без приклада 1097
Длина ствола, мм 565
Начальная скорость пули, м/с 820
Темп стрельбы, выстр./мин 700-1300
Прицельная дальность, м
с сошек 800
со станка 2200
Дальность убойного действия пули, м 3750
Емкость ленты, патронов 50
Порядок разряжания
Отвести назад рукоятку взведения, нажать влево кнопку предохранителя. Нажать защелку в задней части короба и откинуть вверх крышку приемника. Снять ленту с лотка приемника. Сдвинуть вперед замок кожуха ствола (с правой стороны короба) настолько, чтобы ствол отсоединился и мог быть смещен в поперечной плоскости, чтобы осмотреть патронник. Сдвинуть назад замок и вернуть ствол на место. Убедиться в отсутствии патрона в приемнике и направляющем пазе, закрыть крышку приемника. Нажать кнопку предохранителя вправо, удерживая рукоятку взведения, нажать спусковой крючок и вернуть рукоятку взведения в переднее положение.
Единый пулемет Vz.59 в варианте ручного (VZ.59L) на сошках
Стрельба из пулемета Vz.59L
Чехословакия
Модель Vz.59 стала достаточно удачной попыткой использовать проделанную в Vz.52/57 модернизацию старой системы Vz.26 для создания единого пулемета. Выбран был патрон 7,62x53 советского образца. Vz.59 много проще, чем Vz.52, но имеет такой же внешний вид и принцип действия. Сохранена схема работы автоматики и большинства механизмов. Газовый регулятор имеет два положения. Оружие может комплектоваться двумя типами стволов — легким для использования в качестве ручного пулемета и тяжелым, к тому же удлиненным на 100 мм для использования в роли станкового с большей прицельной дальностью и интенсивностью стрельбы. Впрочем, пулемет с легким стволом также можно устанавливать на треножный станок. Тяжелый ствол должен заменяться в среднем после 500 выстрелов, легкий — после 300. Конический пламегаситель упрощен по сравнению с предыдущими моделями.
