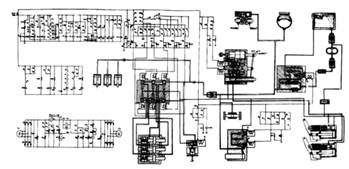

Электрический следящий привод управления ПМП и остановочными тормозами обеспечивал управление ими с пультов механика- водителя и командира танка (электрогидравлический следящий привод), а также ручное управление ПМП механиком-водителем. Он был создан на базе аналогичного привода танка Т-62 и отличался от него конструкцией переходного кронштейна, вновь установленными кронштейном сервопружин и блоком цилиндров ПМП, а также частично измененными продольными тягами. Остальные узлы и детали позаимствовали у привода танка Т-62. Кроме того, остановочные тормоза имели дополнительный независимый привод от педали (привод горного тормоза).

Следящая система управления танка «Объект 612» обеспечивала: изменение скоростного режима двигателя при нейтральном состоянии коробки передач и на включенной передаче, изменение скоростного режима двигателя при переключении передач в соответствии с включаемым передаточным числом и частотой вращения выходного вала коробки передач, а также регулирование синхронизирующего момента дискового тормоза центрального синхронизатора.

Синхронизация включавшихся зубчатых муфт при переключении на высшие передачи осуществлялась за счет замедления промежуточного вала коробки передач дисковым тормозом, установленным на промежуточном валу, а при переключении на низшие передачи – увеличением частоты вращения коленчатого вала двигателя при включенном главном фрикционе. В качестве элемента сравнения угловых скоростей включаемых муфт применялось чувствительное реле (типа РДЧГ), на обмотку управления которого подавались напряжения с тахогенераторов промежуточного и выходного валов коробки передач.

Следящий электрогидравлический привод управления ПМП задействовался только в случае управления из башни, что усложнило его общую схему и привело к увеличению не только объема блока реле, но и общей массы привода. Для обеспечения полуавтоматического и автоматического режима управления в привод потребовалось ввести следящее устройство управления приводом подачи топлива. Однако использование следящего устройства в приводе подачи топлива в ГС ОКБ-174 признали нецелесообразным, поскольку в этом случае система управления из башни ничем не отличалась бы от системы управления с места механика-водителя. Поэтому специалисты ГС ОКБ-174 предложили схему управления приводом подачи топлива с помощью автоматизированного привода, имевшего три фиксированных положения: на минимальной, рабочей и максимальной частоте вращения коленчатого вала двигателя. Рабочую частоту вращения коленчатого вала двигателя выбрали в пределах 1600-1700 мин^{– 1} . Для предотвращения переключения на высшую передачу при частоте вращения коленчатого вала двигателя, равной 1700 мин^{– 1}, в датчик автоматического переключения ввели сопротивление, обеспечивавшее срабатывание реле разрешения повышения только при частоте вращения 2030 мин^{– 1}.

Переключение передач командиром танка осуществлялось с помощью рукоятки пульта при отклонении ее в положение «Передача выше» или «Передача ниже». Полуавтоматический режим у командира отсутствовал.

В процессе отработки оборудования автоматизированного управления трансмиссией в ГС ОКБ-174 пришли к выводу, что использование привода управления движением из башни имело смысл только при движении танка на плаву (с использованием плавсредств). В бою такое управление, по их мнению, вряд ли оказалось бы удобным из-за отвлечения внимания командира на наблюдение за полем боя. На марше управление из башни также было бы неудовлетворительным из-за худшей обзорности с места командира, особенно при закрытом люке. Кроме того, введение такого привода вело к значительному усложнению схемы автоматики и использованию в схеме элементов, необходимых только для системы управления из башни. При этом степень усложнения схемы приводов управления ПМП зависела от предъявляемых к ней требований. В результате от использования данного привода в опытных образцах отказались.

Разработанная система полуавтоматического управления с центральной автоматической синхронизацией обеспечила по сравнению с ручным управлением уменьшение времени переключения на высшие передачи в 1,5-2 раза (время переключения на низшие передачи не изменилось) и существенно снизила нагруженность переключаемых элементов коробки передач и главного фрикциона. Работа буксования главного фрикциона уменьшалась в отдельных случаях в 20-25 раз.

Экспериментальные исследования процессов переключения передач на танке «Объект 612» показали, что качество переходных процессов при синхронизации зависело от точности системы сравнения угловых скоростей синхронизируемых зубчатых муфт, а также от структуры систем управления двигателем и тормозным элементом центрального синхронизатора. В примененной разомкнутой системе управления, обеспечивавшей релейный режим работы регулирующих органов двигателя (рейки топливного насоса) и тормозного элемента (золотника), ошибка в синхронизации зубчатых муфт зависела от запаздывания управляющих и исполнительных устройств по отношению к сигналу устройства сравнения и от величины перерегулирования при изменении настройки регулятора двигателя.

Принцип автоматического переключения передач для трансмиссии среднего танка был также проверен на радиоуправляемых танковых мишенях «Объект 601 А» и «Объект 601 Б».

Танк «Объект 166М-2».

Боевая масса – 36,45 т; экипаж – 4 чел.; оружие: пушка – 115 мм гладкоствольная, 1 пулемет – 7,62 мм,; броневая защита -противоснарядная; мощность двигателя – 426 кВт (580 л.с.); максимальная скорость – 55 км/ч.

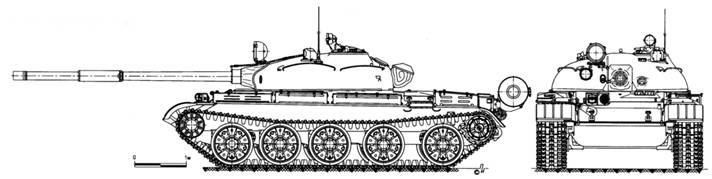

Общий вид танка «Объект 166М-2».

Танк «Объект 166М» представлял собой модернизированный танк Т-62 с многотопливным двигателем и улучшенной конструкцией отдельных узлов и механизмов. Он был разработан в КБ Уралвагонзавода под руководством главного конструктора Л.Н. Карцева в 1964- 1965 гг. Работы возглавляли заместитель главного конструктора В.Н. Венедиктов и начальник отдела нового проектирования И.А. Набутовский. Всего на заводе выпустили семь машин: две в модификациях «Объект 166М-1» и «Объект 166М-2» (в апреле-августе 1964 г.) и пять «Объект 166М» (в июне 1965 г.).

Танки «Объект 166М-1» и «Объект 166М-2» в период с октября 1964 г. проходили испытания на НИИБТ полигоне, которые завершились в июне 1965 г. Пять танков «Объект 166М» выпуска июня 1965 г. в период с 1 октября 1965 г. по 1 марта 1966 г. подверглись ходовым испытаниям в Туркестанском, Прикарпатском военных округах и на НИИБТ полигоне в пределах гарантийного срока службы двигателей (до 500 ч) и межремонтного срока службы (до 1000 ч) при работе на штатном дизельном топливе.

Танк «Объект 166М» на вооружение не принимался и в серийном производстве не состоял.

Танки «Объект 166М-1 и «Объект 166М-2» (№110В002М и 5912В001М) были изготовлены на базе Т-62 выпуска 1961 г. и 1959 г. соответственно. Вооружение и броневая защита опытных танков по сравнению с базовыми машинами остались практически без изменений. В стабилизаторе основного оружия «Метеор» было введено устройство, обеспечивающее приведение пушки У-5ТС (2А20) к углу +2’30' после выстрела на углах снижения. В системе ППО один из баллонов с огнетушащим составом располагался в боевом отделении у подогревателя.

На танке «Объект 166М-2» незначительные изменения претерпела конструкция крыши МТО: для обеспечения установки новых двигателя и воздухоочистителя крыша над ними была выполнена без люков и открывалась на тех же петлях и с помощью того же торсиона, что и крыша над двигателем. Теперь для монтажа водяного радиатора системы охлаждения двигателя использовали специальную балку с креплением ее на бортах корпуса (таким образом, радиатор не был связан с крышей). Из-за увеличенной длины воздухоочистителя воздухоприток для охлаждения входного редуктора трансмиссии перенесли с правого борта на крышу со стороны моторной перегородки. В связи с этим моторную перегородку также доработали, а в переднем кронштейне входного редуктора выполнили прямоугольное отверстие. Кроме того, на крыше МТО предусмотрели установку чехла ОПВТ с тремя люками.

Главной особенностью машин «Объект 166М-1» и «Объект 166М-2» являлась установка многотопливных двигателей – соответственно, В-36 (А-12) мощностью 426,5 кВт (580 л.с.) и В-36Ф (А-12Ф) мощностью 470,6 кВт (640 л.с.) из семейства дизелей типа В-2. Увеличение мощности двигателей было достигнуто за счет применения наддува от приводного центробежного нагнетателя.

Помимо этого на двигателях монтировались:

– топливный насос высокого давления, приспособленный для работы на различных топливах 158* , с дренажем топлива в плунжерных парах и трехпозиционным перестановочным упором хода рейки;
