Специалисты фирмы «Хеншель» применили ранее отработанную компоновочную схему с задним расположением силовой установки и передним – трансмиссии. Броневая защита корпуса танка предполагалась противоснарядной 3* , равнопрочной, с толщиной броневых листов 50 мм; днище и крыша корпуса защищались 20-мм броней. Для изготовления корпуса макетного образца использовалась конструкционная сталь аналогичной толщины. В целях экономии средств бортовые листы корпуса танка выполнили из двух частей.

Поскольку на фирме «Крупп» еще не завершили изготовление башни, то на опытном образце машины установили ее весовой макет. В качестве привода механизма вращения башни предусматривался редуктор отбора мощности от карданного вала двигателя, установленный в боевом отделении. Боевая масса танка составляла 30 т, максимальная скорость по шоссе – 35 км/ч.

При проведении ходовых испытаний танка DW отмечалось существенное облегчение условий работы механика-водителя, а также хорошие характеристики ходовой части. Но наряду с положительными моментами выявились недостатки механизма поворота и тормозов, а проведенный обстрел броневого корпуса показал неудовлетворительную противоснарядную стойкость. Кроме того, реализованная конструкция подвески требовала больших финансовых затрат и оказалась чрезвычайно сложной в изготовлении.

1* Фирм а была основана в 1889 г. Генрихом Эрхардом (Heinrich Ehrhardt) – изобретателем технологических процессов ковки и волочения бесшовных стальных труб и стволов пушек, которые символически изображены на логотипе фирмы в виде квадрата внутри круга.

2* До и во время Первой мировой войны Фердинанд Порше – директор, а позднее генеральный директор фирмы «Австро-Даймлер» (Austro-Daimler) – внедрением моторизации значительно повысил подвижность артиллерии и службы материально-технического обеспечения и тем самым обеспечил австрийской армии весомое превосходство.

3* Броневой лист толщиной 50 мм обеспечивал защиту от бронебойного снаряда германской 37-мм противотанковой пушки со всех дистанций.

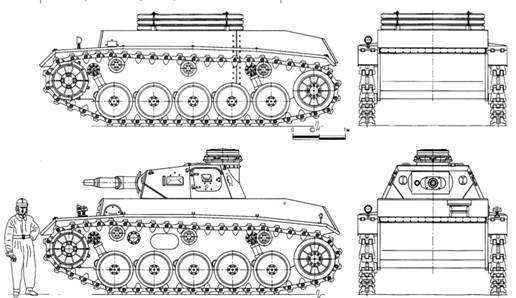

Проекты танков DW и DW 2.

В сентябре 1938 г. на основании результатов испытаний фирме «Хеншель» было рекомендовано устранить выявленные недостатки и продолжить работы по созданию тяжелого танка. В результате появился второй опытный образец- DW2. Башня фирмы «Крупп» имела диаметр погона башни в свету 1500 мм и оснащалась 75-мм танковой пушкой с длиной ствола 24 калибра (7,5 cm KwK L/24). В конце 1939 г. после проведения испытаний вся деятельность по этой машине была прекращена в связи с развертыванием работ по новому танку VK.3001.

Заказ на разработку VK.3001 был выдан фирмам «Хеншель», «Даймлер-Бенц» и «Порше» 6-м отделом Управления вооружений О.К.Н. (Wa.Pruf.6) 4* . Речь шла о танке боевой массой 30 т для артиллерийской поддержки пехотных соединений, обладающим максимальной скоростью движения по шоссе до 35 км/ч. Броневая защита предполагалась равнопрочной, противоснарядной. В качестве основного вооружения VK.3001 рассматривалась 75-мм пушка KwK L/24.

Фирмы «Хеншель» и «Порше» изготовили два опытных образца-VK.3001 (Н) и VK.3001 (Р) соответственно.

На VK.3001 (Н) в качестве силовой установки использовался двигатель «Майбах» HL 116 мощностью 300 л.с. (221 кВт) при 3000 об/мин. Трансмиссия танка с гидравлическим управлением состояла из карданной передачи, многодискового главного фрикциона, коробки передач, трехрадиусного механизма поворота и бортовых редукторов. Подвеска танка – индивидуальная, торсионная, с шахматным расположением опорных катков. В ходовой части использовались 14 сдвоенных опорных катков с массивными резиновыми шинами, шесть поддерживающих катков, два ведущих колеса переднего расположения и два направляющих колеса с механизмами натяжения гусениц.

На опытном образце танка VK.3001 (Р) фирмы «Порше» (заводское обозначение Тур 100, Leopard или Sonderfahrzeud I) применили два спаренных десятицилиндровых карбюраторных двигателя «Порше 100» воздушного охлаждения мощностью 210 л.с. (155 кВт) при 2500 об/мин каждый.

Характерным отличием танка VK.3001 (Р) являлось применение электромеханической трансмиссии, разработанной совместно с фирмой «Сименс» (Siemens). Трансмиссия состояла из двух генераторов постоянного тока, двух электродвигателей и контроллеров управления. Каждый генератор приводился во вращение отдельным карбюраторным двигателем. Электродвигатели независимо друг от друга через гидропередачу соединялись с одним из ведущих колес гусеничного движителя танка. Управление движением производилось с помощью контроллеров за счет изменения скорости и направления вращения электродвигателей. Подвеска танка балансирного типа состояла из шести тележек (по три на каждый борт). Все тележки были взаимозаменяемыми. Для подрессоривания каждой тележки использовался горизонтально расположенный отдельный торсион. Кроме того, в ходовой части использовались четыре поддерживающих ролика, два ведущих колеса переднего расположения и два направляющих колеса с механизмами натяжения гусениц. К июлю 1941 г. был изготовлен опытный образец шасси с корпусом из конструкционной стали.

Параллельно с основными работами фирма «Крупп» в феврале 1941 г. по согласованию с фирмой «Порше» начала исследование возможности размещения в башне новой 88-мм танковой пушки с длиной ствола 56 калибров.

До конца 1941 г. танки VK.3001(H) и VK.3001 (Р) проходили испытания. Необходимо отметить, что наличие электромеханической трансмиссии на опытном танке фирмы «Порше» позволило облегчить условия работы механика- водителя и обеспечить 30-т танку высокий уровень подвижности и максимальную скорость по шоссе до 60 км/ч.

К этому времени предложенная к установке на танке 75-мм пушка KwK L/24 уже не отвечала требованиям времени. Указания ОКН установить более мощную 75-мм танковую пушку с длиной ствола 34,5 калибра (7.5 cm KwK L/34,5) или 75/55-мм противотанковую пушку с коническим стволом длиной 75,5 калибра (Waffe 0725) были невыполнимы без серьезных конструктивных изменений башни. В результате в конце января 1942 г. работы по проекту были прекращены. В дальнейшем шасси опытных VK.3001 (Н) послужили основой для тяжелых 128-мм самоходных установок Pz.Sfl.V (12,8 cm Selbstfahrlafette L/61).

Одновременно «Хеншель» получила заказ на разработку тяжелого танка VK.6501 (заводское обозначение SW). Танк боевой массой 65 т, вооруженный 75-мм пушкой и 2-3 пулеметами, должен был иметь броневую защиту лобовой части корпуса до 100 мм, бортов – 80 мм. По проекту, экипаж состоял из пяти-шести человек. В качестве силовой установки предполагалось использовать карбюраторный двигатель фирмы «Майбах» HL 224 мощностью 600 л.с. (444 кВт) при 3000 об/мин. Проектированием и изготовлением башни танка VK.6501 с вооружением занималась фирма «Рейнметалл-Борзиг».

4* Далее по тексту ОКН.

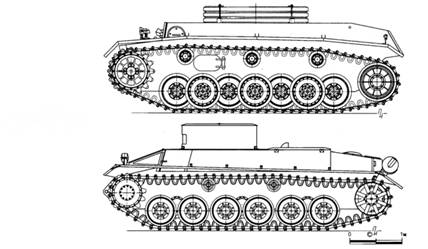

Шасси опытных танков VK3001(H) и VK3001(P).

Проект танка VK.3001 (Р).

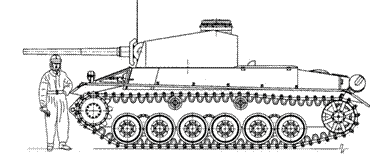

Проект тяжелого танка VK.6501.

Из-за большой массы машины для транспортировки по железной дороге предусматривался демонтаж башни и перевозка ее отдельно на соседней платформе. Сборка должна была производиться непосредственно на месте выгрузки с помощью специального крана. К концу 1941 г. изготовили два опытных образца VK.6501. После завершения испытаний дальнейшие работы по этому танку были прекращены – также из-за недостаточной эффективности 75-мм пушки.
