1* Николай Васильевич Курин – один из талантливейших конструкторов, более 40лет трудившийся в родном КБ и внесший неоценимый вклад в разработку танков, САУ, шасси ракетных комплексов и тракторов. Свою трудовую карьеру он начинал как выпускник Ленинградского института железнодорожного транспорта (ЛИИЖТ).

К.Н. Ильин.

В.А. Парамонов.

А.Л. Штаркман.

В.Д. Малаховский.

Б.С. Смирновский.

Б.Р. Ларионов.

В.Н. Мокин.

Подробнее о «Пионе»

Основным назначением самоходной артиллерийской установки 2С7 «Пион» является уничтожение особо важных объектов противника в глубине фронта. Она выполнена по безбашенной схеме, обладает дальностью стрельбы до 47 км и выполняет следующие задачи:

– подавление тылов противника, уничтожение живой силы в местах сосредоточения;

– разрушение оборонительных сооружений;

– уничтожение тактических ядерных средств нападения.

Специальное оборудование и вооружение самоходной пушки обеспечивает:

– стрельбу с места с закрытых огневых позиций и прямой наводкой;

– преодоление зараженной местности;

– выполнение боевых задач в любых метеорологических условиях (в интервале температур ±50°С);

– защиту расчета от бронебойных пуль, стойкость к воздействию ударной волны и противорадиационную защиту с трехкратным ослаблением гамма-излучения.

Экипаж, а точнее, расчет САУ 2С7 «Пион», состоит из семи человек. Три человека находятся в отделении управления: командир расчета, механик-водитель и член расчета; четыре человека – в отделении расчета: заряжающий, наводчик и два члена расчета 2* . Командир, механик- водитель, наводчик и заряжающий выполняют свои функции, соответствующие их должностным обязанностям. Остальные члены расчета во время боевой работы, если обобщить, заняты поднятием и укладкой на лоток тяжелых снарядов, выемкой их из боеукладок, установкой лотка и «вытягиванием» снаряда из возимого боекомплекта, подвозкой на специальной тележке боеприпасов, доставленных на транспорте, а также другими работами (например, помощь при окапывании и подготовке позиции).

На САУ 2С7 «Пион» для экипажа установлены шесть сидений: три сиденья в отделении управления, два – в отделении расчета и одно (наводчика) – на площадке станка пушки. Сиденье в отделении расчета выполнено на два человека, каждое с откидной подушкой и спинкой. В откинутом положении оно служит ступенькой для входа и выхода расчета и может быть легко снято.

Несколько слов о приборах наблюдения САУ 2С7 «Пион». На машине установлены девять приборов дневного видения ТНПО-160, из которых семь – на крыше отделения управления, а два – в крышках отделения расчета. При необходимости некоторые из них могут быть заменены на приборы ночного видения ТВНЕ-4Б. ТНПО-160 – это перископическая оптическая система, состоящая из ряда призм, закрытых в металлическую коробку, ТВНЕ-4Б – перископическая бинокулярная оптическая система с электронно-оптическим преобразователем (ЭОП), работающая в пассивно-активном режиме.

203,2-мм пушка 2А44 включает следующие основные элементы: ствол с поршневым затвором и противооткатными устройствами, закрепленными в люльке; верхний станок с уравновешивающим, подъемным и поворотным механизмами; стреляющий механизм и прицельное устройство.

Затвор-поршневой, двухтактного действия. Он установлен на торце казенника, открывается от ручного и механического приводов. Люлька (цилиндрического типа) служит для крепления ствола с накатниками и тормозами отката. В верхний станок входит передняя и задняя балки. В передней балке имеется отверстие под ось, а в задней расположены катки, обеспечивающие качение пушки при ее повороте. На левой щеке станка находится площадка с сиденьем наводчика и пультом замкового. На левой цапфе люльки размещено прицельное устройство.

Противооткатные устройства состоят из гидравлического тормоза отката с компенсатором и пневматических накатников.

Уравновешивающий механизм состоит из двух колонок, расположенных справа и слева от люльки. Подъемный механизм – секторного типа, размещен на верхнем станке слева и служит для приведения пушки к необходимым углам (от механического или ручного привода). Поворотный механизм – винтового типа, установлен там же и служит для наведения пушки в горизонтальной плоскости. Стреляющий механизм предназначен для производства выстрела от спуска или вручную (спусковым шнуром). Прицельное приспособление, позволяющее вести огонь как прямой наводкой, так и с закрытых позиций, включает механический прицел Д-726-45, панораму ПГ-1М, прицел прямой наводки ОП4М-99А и коллиматор К-1.

Специальное оборудование САУ 2С7 «Пион» включает элементы установки пушки на шасси, электрооборудование вооружения, укладки выстрелов, механизм заряжания (М3), сошник, дизель-агрегат, а также ряд других узлов и систем. Имеется аппаратура приема, преобразования и отображения командной информации.

Электрооборудование предназначено для управления приводами сошника и направляющих колес, затвором и приводами вертикального и горизонтального наведения пушки, осуществления выстрела, а также управления приводами М3.

2* Экипаж САУ 2C7M «Малка» сокращен до шести человек, соответственно, в отделении расчета размещаются три человека.

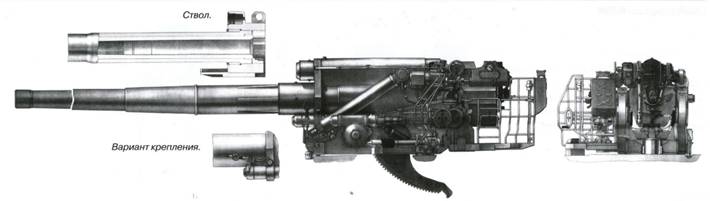

203,2-мм пушка 2А44.

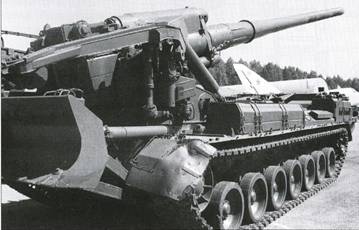

САУ 2С7 «Пион» в боевом положении.

Установка механизма заряжания.

1 – досылатель; 2 – балка; 3 – упор; 4 – вертлюг; 5 – верхний станок; 6 – гидроцилиндр; 7 – домкрат; 8 – лоток; 9 – лоток досылателя; 10 – опора; 11 -сошник; 12 – гидромотор.

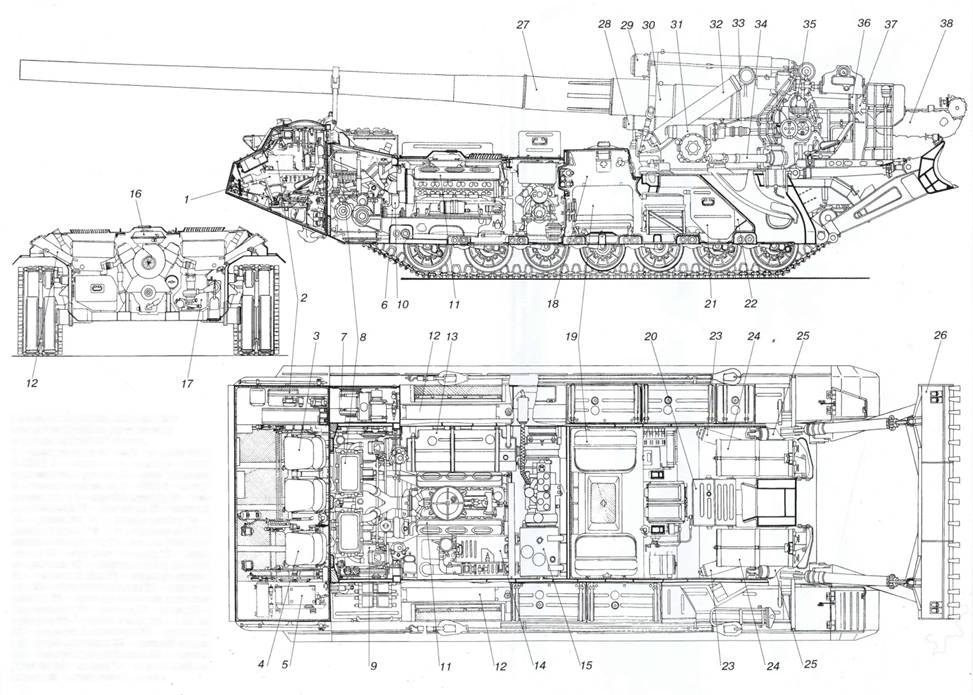

Продольный разрез, вид в плане и поперечный разрез (по силовому отделению) САУ 2С7 «Пион».

1 – отделение управления; 2 – радиостанция Р-123М; 3 – сиденье командира; 4 – сиденье маханика-водителя; 5 – пульт водителя; 6 – силовое отделение; 7 – ФВУ; 8 – воздухоочиститель; 9 – коробка передач; 10 – масляный фильтр; 11 – двигатель; 12 – эжектор; 13 – радиатор; 14 – подогреватель: 15 – дизель-агрегат; 16 – расширительный бак системы охлаждения; 17 – масляный бак двигателя; 18 – отделение расчета; 19 – сиденье расчета; 20 – аккумуляторная батарея; 21 – топливный бак; 22 – кормовое отделение; 23 – снарядная укладка; 24 – зарядная укладка; 25 – цилиндр опускания направляющего колеса; 26 – сошник; 27 – ствол; 28 – накатник; 29 – тормоз отката; 30 – люлька; 31 – подъемный механизм; 32 – уравновешивающий механизм; 33 – верхний станок; 34 – поворотный механизм; 35 – прицел Д726-45; 36 – затвор; 37 – стреляющий механизм; 38 – механизм заряжания.

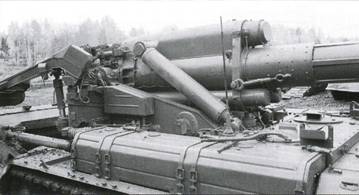

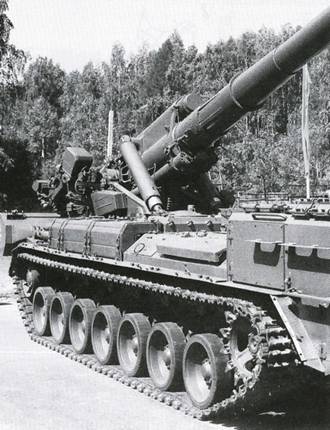

САУ 2С7 «Пион» (вид с правого борта). Ствол орудия приподнят. Хорошо видны топливные баки правого борта, цилиндры противооткатных устройств, стойки уравновешивающего механизма. На фото справа: просматриваются выхлопное устройство, закрытое крышкой для защиты от атмосферных осадков, и два бункера для ЗИП. На среднем фото: обратите внимание на механизм заряжания, сошник (в походном положении), вертлюг и балку М3.
