Данные буксировки за АМО-6

Пробеги, км	94	128	103
Скорость движения расчетная, км/ч	27,7	27,1	19,8
Скорость движения фактическая, км/ч	21,2	15,2	15,8
Передачи, на которых автомобиль двигался в пробеге	2-3-4	1-2-3-4	1-2-3-4
Полезная нагрузка	2,5 т в кузове и Т-27 на буксире	2,5 т в кузове и Т-27 на буксире	2 т в кузове и Т-27 на буксире
Общий расход горючего, кг	48	72	71,2
Продолжительность пробега	4 ч 4 мин	8 ч 26 мин	6 ч 25 мин

Подкатная тележка с танкеткой Т-27.

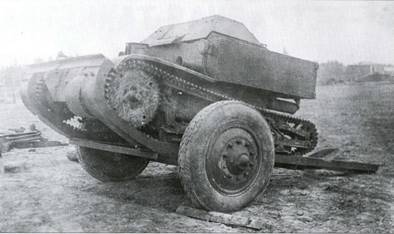

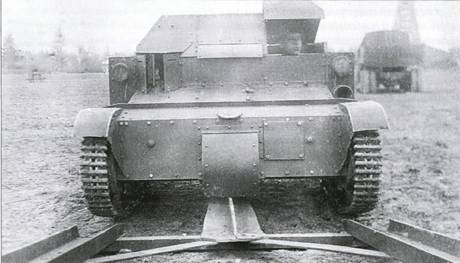

Заезд Т-27 на подкат – ную тележку. Хорошо видно ребро лапы подкатной тележки, затрудняющее въезд танкетки.

Слева: узел крепления подкатной тележки к автомобилю ЯГ-10. Хорошо видны страховочные цепи, предотвращающие разрыв сцепления. Справа: для крепления подкатной тележки к автомобилю АМО-6 потребовалось использовать промежуточное соединение через рымы.

Спецификация подкатной тележки

Тип и материал рамы Железная, корытообразного сечения (швеллер №24).

Концы выгнуты по форме гусеницы

Число поперечин рамы 6

Число и тип осей Одна, типа автомобиля Я-5, усиленная

Крепление оси к раме Жесткое

Число и тип колес Два дисковые (от автомобиля Я-5)

Резина 40x8" (пневматики высокого давления)

Крепление колес На 10 шпильках

Ширина хода, мм 2620

Ширина колеи, мм 2340

Ширина по колпакам колес, мм 2580

Длина, мм 4500

Приспособление для крепления Т-27 Специальные стяжки

Буксирное приспособление Специальная лапа с отверстием под шкворень

«Буксирное приспособление у АМО-6 не позволяет нормальное крепление подкатной тележки, вследствие того, что отворотные лапы (буксирное приспособление подкатной тележки) не совпадают с отверстием буксирного приспособления у автомобиля АМО-6, благодаря чему шкворень упирается в лапу тележки и не проходит. Для испытания было введено промежуточное соединение через рымы. Устранение означенного недостатка возможно путем изменения буксирного приспособления у АМО-6, и ни в коем случае не за счет увеличения отверстия у лапы тележки, так как это повело бы к ослаблению последней».

Крепление лапы буксировочного приспособления к тележке на заклепках характеризовалось как ненадежное – отмечались случаи их срезания. Тогда было предложено усилить крепление путем увеличения количества заклепок и их сечения. При движении со скоростями 25-30 км/ч и выше наблюдалась сильная тряска тележки, запыление, забрасывание снегом и грязью. Для устранения тряски (подпрыгивания и сильных ударов) испытатели рекомендовали ввести подрессоривание или установить на колеса специальную резину типа «полу-баллон» или «сверх-баллон», а для предохранения от загрязнения требовался брезентовый чехол.

При въезде на подкатную тележку танкетка брюхом садилась на ребро лапы тележки, и дальнейшее движение становилось невозможным. Чтобы избежать этого, под гусеницы Т-27 подкладывали доски. Испытатели рекомендовали уменьшить высоту ребра на 20-30 мм. Отмечались и другие недостатки.

Хотя все выявленные недостатки подкатной тележки были устранимы, внедрению их в войска препятствовал недостаток мощных колесных тягачей. Автомобили АМО-6 могли использоваться для перевозки по хорошим дорогам в благоприятных погодных условиях, а ЯГ-10 были крайне малочисленными. Поэтому массово подкатная тележка не производилась и нашла ограниченное применение в РККА – главным образом для доставки к месту испытаний опытных образцов танкеток, в частности, Т-27 с ДРП Курчевского (см. «ТиВ» №11 /2012 г.).

Wunderwaffe ДЛЯ Панцерваффе

И. В. Павлов, М. В. Павлов

Окончание. Начало см. в «ТиВ» №7,8,10/2012 г.

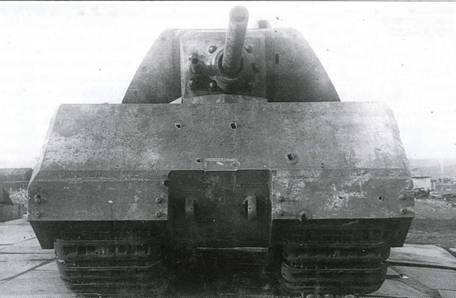

Описание конструкции танка «Мышь»

Компоновка

Сверхтяжелый танк «Мышь» являлся боевой гусеничной машиной с мощным артиллерийским вооружением. В состав экипажа входили шесть человек – командир танка, командир орудий, два заряжающих, водитель и радист.

Корпус машины был разделен поперечными перегородками на четыре отделения: управления, моторное, боевое и трансмиссионное. Отделение управления располагалось в носовой части корпуса. В нем размещались сиденья водителя (слева) и радиста (справа), приводы управления, контрольные и измерительные приборы, коммутационная аппаратура, радиостанция и баллоны огнетушителей. Впереди сиденья радиста, в днище корпуса, имелся люк для аварийного выхода из танка. В нишах бортов устанавливались два топливных бака общей емкостью 1560 л. В крыше корпуса над сиденьями водителя и радиста находился люк, закрывающийся броневой крышкой, а также смотровой прибор водителя (слева) и перископический прибор кругового вращения радиста (справа).

Непосредственно за отделением управления располагалось моторное отделение, в котором размещались двигатель (в центральном колодце), водяные и масляные радиаторы системы охлаждения двигателя (в нишах бортов), выхлопные коллекторы и масляный бак.

За моторным отделением в средней части корпуса танка находилось боевое отделение. В нем располагалась большая часть боекомплекта, а также агрегат для подзарядки аккумуляторных батарей и питания электромотора поворота башни. В центральном колодце, под полом боевого отделения, монтировались одноступенчатый редуктор и блок главных и вспомогательных генераторов. Вращение от двигателя, расположенного в моторном отделении, передавалось на генератор через одноступенчатый редуктор.

Над боевым отделением корпуса на роликовых опорах устанавливалась вращающаяся башня с вооружением. В ней находились сиденья командира танка, командира орудий и заряжающих, спаренная установка пушек и отдельно расположенный пулемет, приборы наблюдения и прицеливания, механизмы поворота башни с электромеханическим и ручным приводами, остальная часть боекомплекта. В крыше башни имелись два люка-лаза, закрывавшихся броневыми крышками.

В трансмиссионном отделении(в кормовой части корпуса танка) были установлены тяговые электромоторы, промежуточные редукторы, тормоза и бортовые редукторы.

Общий вид моторного отделения. Видна установка карбюраторного двигателя, водяного радиатора, масляных радиаторов, радиатора для охлаждения правого выхлопного патрубка, вентиляторов, правого топливного бака и воздухофильтра. На фото справа: размещение генераторов в боевом и моторном отделениях.

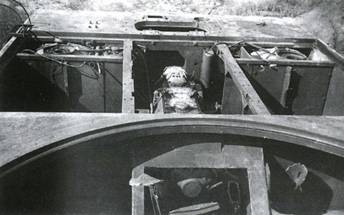

Отделение управления (виден люк механика-водителя), моторное отделение (правый и левый топливные баки, двигатель); башня и ряд агрегатов демонтированы.
