После этой неудачной попытки постановлением Совета Министров СССР № 3472–1444 от 15 августа 1949 г. разработка, изготовление и представление на государственные испытания плавающих танка и бронетранспортера поручались ВНИИ транспортного машиностроения (ВНИИ-100), созданному в Ленинграде на базе филиала опытного Челябинского танкового завода № 100. Был установлен очень жесткий срок выполнения работ: к концу 1950 г. следовало начать испытания опытных образцов. Общее руководство поручили главному конструктору Кировского завода Ж.Я. Котину.

К тому времени в Ленинград возвратилась только часть конструкторского коллектива Кировского завода. Много специалистов оставалось в Челябинске. Исходя из этих особенностей, работу распределили следующим образом. Всю стендовую отработку узлов и механизмов сосредоточили в Ленинграде, а разработку документации возложили на объединенную конструкторскую бригаду, находившуюся в Челябинске. В эту бригаду включили также горьковских и сталинградских специалистов.

В Челябинске новому плавающему танку присвоили заводской индекс «Объект 740», а бронетранспортеру — «Объект 750». Узлы для стендовой отработки в Ленинграде разрабатывались и изготавливались на Кировском заводе, и им был присвоен индекс «Объект 270».

Согласно уточненным ТТТ, боевая масса плавающего танка должна была составлять 13–14 т, вооружение-76-мм пушка с боекомплектом 35–40 выстрелов, бронирование — до 10 мм. Максимальная скорость движения по суше — 40 км/ч, на плаву — до 10 км/ч.

Поставленная задача была необычной для конструкторов тяжелых машин: им предстояло решить ряд совершенно новых проблем. Поэтому к работам подключили судостроителей ЦНИИ-45 им. А.Н. Крылова, специалистов ЦАГИ, НАТИ, НАМИ и в качестве консультанта — профессора Н.В. Вознесенского из Ленинградского политехнического института им. М.И. Калинина.

В Ленинграде работу по плавающему танку возглавлял заместитель директора — главный инженер ВНИИ-100 П.К. Ворошилов. Рассматривались четыре основных варианта водоходных движителей: тоннельные гребные винты (как у Р-39), откидные гребные винты на колонках, водометные движители и гусеничные водоходные движители. Л.С. Троянов предложил схему с откидными винтами, и его поддержал Ж.Я. Котин, санкционировав исследования в этом направлении. Однако Н.Ф. Шашмурин, отстаивавший водометные движители, обратился непосредственно к министру транспортного машиностроения В.А. Малышеву и сумел убедить его в своей правоте. В результате все усилия сосредоточили на создании танка и бронетранспортера с расположенными в кормовой части корпуса двумя водометными движителями. Ведущим конструктором проекта назначили Н.Ф. Шашмурина.

Во ВНИИ-100 и на ЧКЗ изготовили ходовой макет танка «Объект 270-М» и плавающую металлическую модель танка «Объект 740» в натуральную величину с действующими водометными движителями — «Объект 728».

С макетами и моделями проводились натурные исследования.

Учитывая сложность проблемы создания перспективных плавающих унифицированных машин, наряду с масштабными работами, развернутыми по «Объекту 740», по инициативе командующего бронетанковыми и механизированными войсками маршала бронетанковых войск С.И. Богданова, министр Вооруженных Сил Н.А. Булганин в августе 1949 г. санкционировал разработку, изготовление и испытание дублирующих машин аналогичного класса.

Так Особое конструкторское бюро при Инженерном комитете Сухопутных Войск (в 1950 г. получило наименование Особое конструкторское бюро Инженерного комитета Советской Армии) было привлечено к разработке плавающих танка и бронетранспортера, которым присвоили индексы К-90 и К-78 соответственно.

Плавающий танк К-90 был спроектирован в конце 1949 г. под руководством главного конструктора А.Ф. Кравцева. Два опытных образца машины изготовили весной 1950 г. на Военноремонтном заводе № 2 ГБТУ (г. Москва) [1]. При создании машины широко использовались агрегаты гусеничного артиллерийского тягача М-2 и автомобиля ЯАЗ-200 (с использованием отдельных узлов автомобилей М-20 и «Москвич»).

Танк К-90 имел оригинальную схему компоновки с передним расположением силовой установки, последовательным размещением агрегатов трансмиссии вдоль продольной оси корпуса и смещенным к корме боевым отделением (поэтому ствол пушки при ее положении вперед не выходил за пределы корпуса). В состав экипажа входили три человека: командир (он же наводчик), механик-водитель и заряжающий.

Жесткость корпуса обеспечивалась сваркой броневых листов с различными углами наклона, листов крыши и днища, листами тоннелей, установкой двух силовых шпангоутов, а также наличием пяти жестких торсионных балок и задней силовой балки.

Корпус машины делился на четыре отделения: управления, моторное, боевое и трансмиссионное.

В отделении управления размещались: сиденье механика-водителя (под которым был установлен клапан для слива воды), рычаги и педали приводов управления двигателем и трансмиссией, привод управления рулями, привод к волноотбойному щитку, приборный щиток водителя, выключатель массы, контрольноизмерительные приборы, часть ЗИП и аппарат танкового переговорного устройства.

В крыше корпуса отделения управления имелся люк механика-водителя, закрывающийся крышкой. Перед люком располагались два перископических смотровых прибора ППН, заимствованные у танка Т-54.

Отделение управления справа ограничивалось продольной перегородкой, отделявшей его от моторного отделения. В перегородке имелась дверь и люки для доступа в моторное отделение.

В моторном отделении находились: двигатель с воздушным фильтром «Мультициклон», два топливных бака, вентилятор с приводом к нему, водяной радиатор и форсуночный обогреватель.

Двигатель — двухтактный четырехцилиндровый дизель ЯАЗ-204-Б жидкостного охлаждения, при частоте вращения коленчатого вала 2000 об/мин обеспечивавший мощность 103 кВт (140 л.с.). Запуск производился с помощью электростартера СТ-25 мощностью 5,5 кВт (7,5 л.с.).

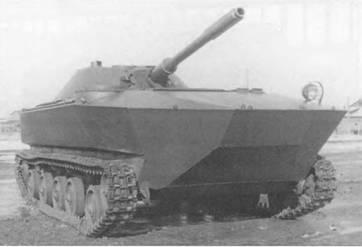

Общие виды первого образца танка К-90. Волноотражательный щиток не установлен.

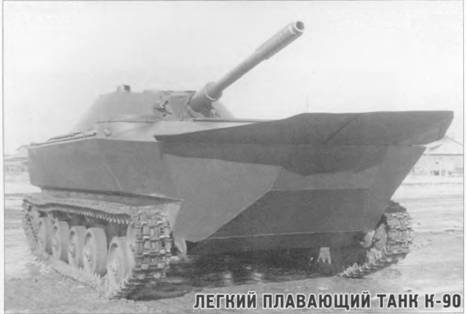

Первый образец танка К-90. На этой машине функции поддерживающих катков выполнял направляющий полозок.

В условиях низких температур для облегчения пуска служил подогреватель, состоявший из котла, насосного агрегата, системы трубопроводов и электроборудования, а также устройство для подогрева впускного воздуха, встроенное в ресивер нагнетателя двигателя.

В системе смазки двигателя применялся водомасляный радиатор, а в системе воздухоочистки — воздухоочиститель комбинированного типа, состоявший из комплекта циклонов и двух инерционно-масляных ванн. Емкость топливных баков составляла 240 л.

На крыше корпуса моторного отделения имелся надмоторный люк с входными жалюзи.

Управление открытием входных жалюзи и заслонкой выходных производилось из отделения управления.

В боевом отделении для удобства работы членов экипажа, размещавшихся в башне, пол крепился на штангах к погону башни и вращался вместе с ней. Сиденья командира-наводчика (слева от пушки) и заряжающего (справа от пушки) на специальных стойках монтировались на вращающемся полу. Командир-наводчик вел наблюдение через смотровой прибор МК-4, установленный в крыше башни, а также через пять смотровых блоков, располагавшихся по периметру командирской башенки.
