Перископ ТП-1 (ведущий конструктор — Б.А. Тихомиров) предназначался для наблюдения вперед и назад при неизменном положении окулярной части прибора. Он имел увеличение 1,5', поле зрения 30' и перископичность 303,5 мм и состоял из трех основных узлов: окулярной части, коробки с трубой и съемной головки.

Окулярная часть прибора представляла собой литой патрубок, в котором монтировались линзы второй оборачивающей системы, призма и окуляр. На патрубок одевался мягкий кожаный наглазник.

В коробке прибора располагалось устройство, осуществлявшее рассогласование в поворотах трубы с головной призмой и призмы Дове. При повороте головной призмы от рукояток призма Дове в начальный момент была неподвижной, так как упор, связанный с трубой перемещался по пазу оправы призмы. Дойдя до конца паза, упор увлекал за собой оправу с призмой Дове. Выбранные размеры паза позволяли при повороте рукояток (и головной призмы) на 180° развернуть призму Дове на 90°; при этом изображение предметов, расположенных сзади, получалось без наклона изображения.

Для закрепления призмы Дове и головной призмы в крайних положениях имелся фиксатор в виде винта, под действием пружины заскакивавший в два диаметрально расположенных паза. Для вывода из фиксации, до начала поворота, рукоятки требовалось оттянуть вниз.

Конструкция съемной головки предусматривала быструю ее замену при повреждениях. Для того чтобы снять головку с прибора, ее нужно было повернуть на 90° и рывком вытащить с посадочного места трубы.

Установка смотровых приборов у командира и наводчика танка ИС-7 образца 1947 г.

В корпусе головки устанавливалась прямоугольная призма, закрепленная пружиной и стопорами.

С наружной стороны корпуса головки под углом 120° располагались три пружины, удерживавшие головку на трубе прибора. Для правильной ориентировки головки относительно трубы также имелся фиксатор.

Для перехода от наблюдения вперед к наблюдению назад или наоборот необходимо было, взяв двумя руками за рукоятки, оттянуть их вниз, после чего рукоятки развернуть на 180'до фиксации. При этом направление наблюдения определялось по надписи против индекса.

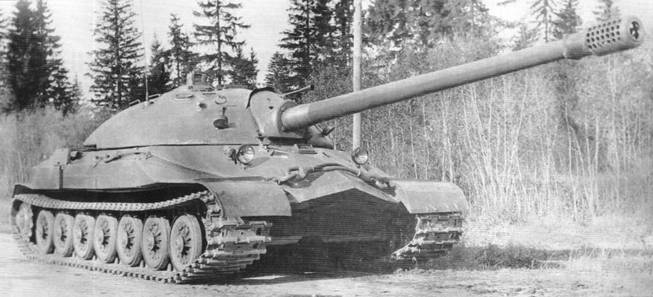

Техническое совещание представителей завода № 355 MB и ЛКЗ по вопросу использования танкового малогабаритного перископа ТП-1 в танке ИС-7 состоялось 8 декабря 1948 г. По мнению специалистов ЛКЗ, для использования ТП-1 в качестве смотрового прибора необходимо было увеличить его поле зрения. Кроме того, требовалось ввести в конструкцию прибора специальный механизм для очистки наружного стекла, а также патрон осушки и незапотевающую пленку окуляра, предусмотренные ТТТ НТК БТ и MB ВС. Все эти замечания нашли свое отражение в протоколе совещания.

Использование перископа ТП-1 в качестве смотрового прибора для заряжающих танка ИС-7 позволяло получить обзорность не менее 45° (при условии применения пятилинзового окуляра вместо установленного четырехлинзового окуляра).

Для проведения испытаний на танке ИС-7 первые образцы ТП-1 необходимо было изготовить и представить на ЛКЗ в I квартале 1949 г. Поэтому ОГК ЛКЗ при проработке установки прибора надлежало разработать крепление перископа в башне машины (с правом изменения посадочных деталей) и передать чертежи установки ТП-1 заводу № 355 MB не позднее 1 февраля 1949 г. В свою очередь, завод после окончательной отработки конструкции перископа ТП-1 и согласования чертежей с ЛКЗ должен был выслать их в адрес ЛКЗ и Министерства транспортного машиностроения не позднее 1 марта 1949 г.

После окончательного согласования чертежей перископа на его изготовление и монтаж в танке ИС-7 отводилось не более двух месяцев, после чего ЛКЗ обязывался представить опытные образцы машины для проведения в течение следующего месяца совместных с представителями завода № 355 MB испытаний 230*.

Что касается оснащения опытного танка ИС-7 приборами ночного видения, то основные требования по их размещению были уточнены на техническом совещании в ОГК ЛКЗ, состоявшемся 23 мая 1947 г. с участием представителей НИИ-801 МЭП.

Согласно этим требованиям, ночной прицел для пушки С-70 выполнялся в виде приставки к штатному прицелу ТШ-46, устанавливавшейся на качающейся бронировке орудия снаружи башни. Поэтому в конструкции корпуса приставки — ночного прицела предусматривалось иметь посадочные места для крепления к установочным кронштейнам. Для подсветки целей использовалась стрелковая фара с инфракрасным фильтром, монтировавшаяся на кронштейне качающейся бронировки при максимально возможном удалении от ствола пушки. Подвод электропитания к фаре осуществлялся с помощью гибкого кабеля.

Прибор ночного вождения механика-водителя предполагалось устанавливать снаружи корпуса. При этом расположение прибора должно было быть таким, чтобы при закрытом люке наблюдение могло вестись через штатный (центральный) смотровой прибор. Вопросы крепления прибора к корпусу танка ОГК ЛКЗ надлежало проработать к 5 июля 1947 г. Дополнительно необходимо было решить вопрос и о приводе для фокусировки прибора.

С целью подсветки местности перед танком предполагалось использовать съемные фары, установка которых, крепление к корпусу и подвод питания выполнялись по типу соответствующей аппаратуры “Куб». Кроме того, в конструкции фары требовалось предусмотреть возможность ее использования как в качестве источника инфракрасного, так и видимого света (возможность легкой замены ламп и светофильтра).

Питание всех инфракрасных приборов (прицела и прибора механика- водителя) предусматривалось от одного первичного преобразователя, в качестве которого мог быть применен либо умформер, либо вибропреобразователь. Разрыв схемы для вывода питания наружу корпуса производился на промежуточном напряжении.

Для окончательного выбора типа преобразователя потребовалась дополнительная проработка данного вопроса, и решение было отложено до получения габаритных чертежей обоих видов преобразователя от НИИ- 801 МЭП (начальник лаборатории спецтехники — С.Б. Юдкевич, ведущий конструктор — Б.М. Шустов), но не позднее 1 июля 1947 г.

В соответствии с протоколом технического совещания представителей НИИ-801 МЭП и ЛКЗ от 23 мая 1947 г. в ОГК осуществили ряд проработок установки прибора ночного видения для вождения танка с закрытым люком механика-водителя. Полученный при этом опыт показал, что предложенные решения, являясь весьма сложными по своей конструкции и затрудняющими монтаж и демонтаж в условиях эксплуатации, вместе с тем не обеспечивали должной видимости и поэтому являлись нецелесообразными.

Таким образом, по состоянию на 13 августа 1947 г., вопрос установки приборов ночного видения на танках опытной партии ИС-7 оставался открытым.
