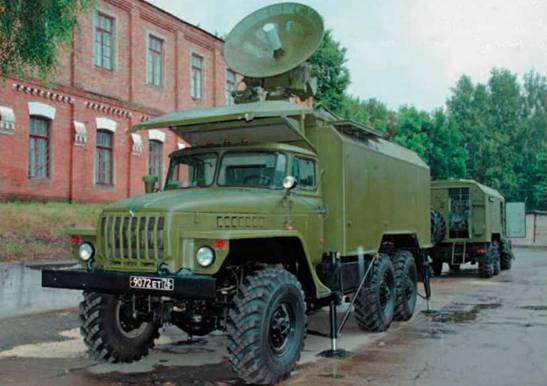

Аппаратная машина радиопеленгационного метеорологического комплекса РПМК-1 «Улыбка».

Палатка для наполнения оболочек водородом.

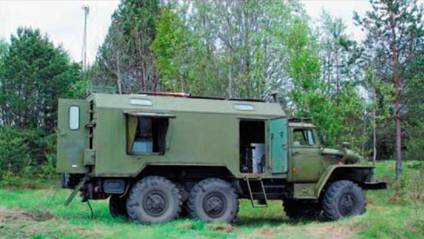

Вспомогательная машина комплекса РПМК-1.

Прицеп для перевозки баллонов с водородом.

Затем производится подготовка радиозонда к полету и наполнение оболочки водородом. После подсоединения батареи питания радиозонд сразу начинает передавать в эфир метеоинформацию, а также излучать сигнал, необходимый для его сопровождения радиолокатором. По данному излучению оператор, находящийся в аппаратной машине, захватывает радиозонд на автоматическое сопровождение. В качестве источника питания радиозонда используется водоналивная одноразовая батарея. Подготовленный радиозонд выпускают в полет по команде командира метеовзвода.

Наземная РЛС (аппаратная машина) в режиме автоматического сопровождения измеряет угловые координаты радиозонда и дальность (в радиолокационном режиме). В радиопеленгационном (скрытном) режиме дальность до радиозонда не измеряется, а вычисляется по измеренному давлению атмосферы в процессе подъема радиозонда. Поскольку радиозондовая оболочка имеет большую парусность и незначительную массу, то в процессе подъема радиозонда его горизонтальное движение соответствует направлению и скорости ветра. Таким образом, измеряя текущие координаты радиозонда, бортовая ЭВМ рассчитывает ветровые характеристики на стандартных высотах бюллетеня. Одновременно определяется температура воздуха (с помощью датчика температуры, установленного на радиозонде), информация о которой передается на наземную РЛС.

Бортовая ЭВМ рассчитывает и составляет метеобюллетень, содержащий средние значения плотности и температуры воздуха, а также направления и скорости ветра на стандартных высотах. Этот метеобюллетень («Метеосредний», или Метео-11) по средствам связи доводится до артиллерийских дивизионов и реактивных батарей (голосом по радио). Из штаба дивизиона метеобюллетень передается в батареи, где старший офицер батареи на основании полученного метеобюллетеня с помощью таблицы стрельбы производит расчет метеопоправок.

Средства связи включают радиостанцию Р-171 на метеокомплексе и радиоприемник, находящийся в дивизионе и настроенный на частоту метеообеспечения. Для автоматизации передачи метеобюллетеня служит аппаратура передачи данных, которая устанавливается на метеокомплексе и на командно-штабную машину, находящуюся в огневых подразделениях. Метеоданные кодируются и передаются по радиоканалу. Это обеспечивает быструю (1-2 с) и безошибочную передачу метеобюллетеня, а также автоматизированный расчет установок для стрельбы в огневых подразделениях 8* .

8

* В войсках такая аппаратура в настоящее время отсутствует, что связано, по-видимому, с недостаточным вниманием военного руководства к роли метеообеспечения стрельбы артиллерии.

Процесс зондирования определяется временем развертывания метеокомплекса и временем достижения радиозондом требуемой высоты. Время развертывания составляет 30-35 мин, а время зондирования при высоте подъема 10 км – 27-33 мин. По этой причине требуемое время выдачи метеобюллетеня должно быть согласовано со временем начала стрельбы и доведено до командира метеовзвода.

Основная радиолокационная аппаратура РПМК-1 расположена в аппаратной машине, в кузове-фургоне автомобиля Урал-4320.

По правому борту расположены место оператора с пультом управления и дисплеем, а также стойка с радиолокационной аппаратурой. По левому борту установлены принтер и радиостанция. На передней стенке (отделяющей аппаратный отсек и антенный отсек) находится метеокомплект, измеряющий наземные метеопараметры.

Достоинством метеокомплекса является способ проведения автоматизированного функционального контроля аппаратуры с использованием бортовой ЭВМ.

Метеокомплексы МРК-1 или РПМК-1 входят в состав метеовзвода. Во времена существования дивизий метеовзвод находился в составе мотострелковой (танковой) дивизии, а в состав реактивной бригады входила метеобатарея. В 2008-2010 гг. в результате реорганизации Российской Армии (т.н. период «сердюковщины») роль метеообеспечения в подготовке стрельбы резко снизилась. Дивизии преобразовали в бригады, при этом метеоподразделения в их состав не вошли. В реактивной бригаде «Смерч» метеобатарея сокращена до метеовзвода (несмотря на возможно значительную удаленность дивизионов друг от друга). Таким образом, в мотострелковой (танковой) бригаде артиллерийские подразделения не имеют возможности провести полную подготовку стрельбы. Подготовка стрельбы в настоящее время проводится способом пристрелки, который имеет существенные недостатки (потеря фактора внезапности, повышенный расход боеприпасов и др.). Остается надеяться, что военные ученые и руководство армии со временем осознают роль метеообеспечения в подготовке стрельбы и примут меры для развития соответствующих средств.

Метеокомплекс РПМК-1 «Улыбка» на позиции.

Основные ТТХ комплексов

Наименование характеристик	МРК-1 (1Б27)	РПМК-1 (1Б44)
Режим зондирования: основной вспомогательный	Радиолокационный	Радиопеленгационный
		Радиолокационный
Высота зондирования, км	До 30	До 30
Скорость подъема радиозонда, м/мин	300	300
Потребляемая мощность, кВт	8	8
Электропитание	220 В, 400 Гц, Зф, Д	220 В, 400 Гц, 3 ф, Д
Транспортная база	Автомобили «Урал», ГАЗ-66 (2 шт.)	Автомобили «Урал» (2 шт.), одноосный прицеп
Возимый запас водорода, м^3 (колич. баллонов)	75(15)	110(22)
Время на развертывание и подготовку к зондированию, мин.	24-35	20-35
Время на свертывание, мин.	18-30	15-27
Расчет, чел.	6	5
Климатические условия эксплуатации: - температура воздуха; - скорость наземного ветра	– 50,..+45'С До 25 м/с	– 50...+45’С До 25 м/с

Таким образом, проанализировав возможности существующих метеокомплексов, можно сделать следующие выводы.

Достоинствами современных метеокомплексов являются:

1. Автоматизация составления бюллетеня, что практически исключает вычислительные ошибки и снижает требования к уровню обученности расчета.

2. Высокая надежность и простота эксплуатации.

3. Метеокомплекс РПМК-1 «Улыбка» обеспечивает наличие скрытного режима зондирования, что повышает его живучесть в бою.

К их недостаткам можно отнести:

1. Недостаточную точность бюллетеня в нижних слоях атмосферы вследствие большой изменчивости метеопараметров у подстилающей поверхности и значительного удаления метеостанции от огневой позиции. Данный факт затрудняет применение метеокомплекса для метеорологического обеспечения реактивных систем, особенно на активном участке траектории реактивных снарядов. Для повышения точности измерения ветра на АУТ применяются метеопосты артиллерийских дивизионов и реактивных батарей, имеющие на вооружении ветровое ружье ВР-2 и ДМК.

2. Невозможность определения ветра в районе цели на удалении 100 км и более.

3. Высокую трудоемкость и опасность работ, связанная с эксплуатацией водородных баллонов.

Для устранения отмеченных недостатков необходима разработка методов зондирования на иных физических принципах. В настоящее время ведутся разработки бесконтактных методов зондирования, основанных на излучении радиосигнала и анализе ответного сигнала, отраженного от метеообразований (снег, дождь, облака, аэрозоли, неоднородности плотности атмосферы и т.д.). Существенный минус данного способа заключается в том, что если концентрация метеообразований недостаточна (прозрачная атмосфера), то отраженный сигнал отсутствует и метеокомплекс работать не может. Вторым серьезным недостатком является сложность измерения температуры воздуха радиометрическим способом. Третий недостаток – малая высота зондирования (1-2 км), обусловленная низкой отражающей способностью атмосферных неоднородностей.
