Ударно-разведывательный самолет Т-4

Фюзеляж самолета был технологически расчленен на несколько крупных отсеков. В носовой части машины, под радиопрозрачным конусом, предполагалось установить радиолокационную станцию, за ней было решено разместить радиотехнический отсек с электронным оборудованием. Кабина летно-технического состава должна была размещаться в верхней части фюзеляжа за радиотехническим отсеком.

Первого и второго пилотов было решено расположить по традиционной схеме "рядом". Далее должны были располагаться штурман и инженер- радист (по правому борту). Перед фонарем кабины экипажа предполагалось установить створки, закрывавшие в полете лобовые стекла. На режиме взлета и посадки створки должны были опускаться вниз, обеспечивая экипажу обзор вперед. Под кабиной экипажа размещалась ниша передней опоры шасси с двумя спаренными колесами. Далее по левому борту фюзеляжа находились передняя входная дверь, багажное отделение с гардеробом и туалет.

Первый и второй салоны пассажирской кабины были размещены в центральной части фюзеляжа. Каждый салон, рассчитанный в основном варианте на 32 пассажира, предполагалось оборудовать восемью рядами по четыре кресла в ряд (два парных блока, между которыми образовывался проход). Между первым и вторым салонами должны были находиться вторая входная дверь и технический отсек (кухня). Второй пассажирский салон заканчивался небольшим отсеком гардероба и туалетом.

Хвостовая часть фюзеляжа состояла из двух топливных баков (первый из которых - расходный), и отсека тормозного парашюта.

КРЫЛО И МОТОГОНДОЛА

(вариант I)

Крыло, в плане, имело треугольную форму с незначительно скошенными назад задними кромками. На середине размаха каждой консоли снизу размещалась мотогондола, рассчитанная на установку двух двигателей. Так как гондолы находились далеко от фюзеляжа, а воздухозаборники имели большой вынос вперед относительно передней кромки крыла, то слив пограничного слоя отсутствовал.

Воздухозаборник каждой мотогондолы был снабжен вертикальным клином с перегородкой, которая делила его на две части, каждая из которых обслуживала один двигатель. По оси каждой мотогондолы предполагалось установить главные шасси, имевшие опоры с тележками по четыре колеса на каждой. Механизация задней кромки законцовки консолей крыла от мотогондол во внешнюю сторону включала в себя элероны. В крыле располагался топливный бак-отсек.

(Вариант II)

В этом варианте компоновки крыло имело трапецевидную форму в плане с отклоненными вниз концевыми частями (приблизительно треть полуразмаха). Силовая установка размещалась в одной мотогондоле под нижней поверхностью крыла по оси самолета. Каждый двигатель был снабжен воздухозаборником с изолированным, регулируемым в горизонтальной плоскости клином. Воздухозаборники располагались вблизи поверхности крыла и фюзеляжа и поэтому снабжались клином слива пограничного слоя, отделяющим боковую поверхность мотогондолы от фюзеляжа.

По бортам мотогондолы располагались обтекатели, так называемые "штаны", в которые убирались главные стойки шасси (с тележками по четыре колеса), игравшие также роль дополнительных подфюзеляжных килей.

(Вариант III)

Третий вариант самолета должен был иметь крыло с переломом по передней кромке, образующим наплыв большой стреловидности. Задняя кромка крыла также имела перелом. Силовая установка размещалась аналогично варианту II. Воздухозаборник с тремя вертикальными перегородками обслуживал все четыре двигателя и имел регулируемый в горизонтальной плоскости обратный клин. Воздухозаборник не выступал за переднюю кромку крыла.

ОПЕРЕНИЕ (варианты I, II и III)

Во всех трех случаях самолет имел переднее горизонтальное оперение треугольной формы в плане, которое размещалось в носовой части фюзеляжа и имело рули высоты.

Вертикальное цельноповоротное оперение небольшой площади располагалось на хвостовой части фюзеляжа. Кроме того, в первом варианте, в зоне киля, на нижней поверхности фюзеляжа располагался неподвижный подфюзеляжный киль.

Все варианты рассматривались на этапе разработки предварительного эскизного проекта.

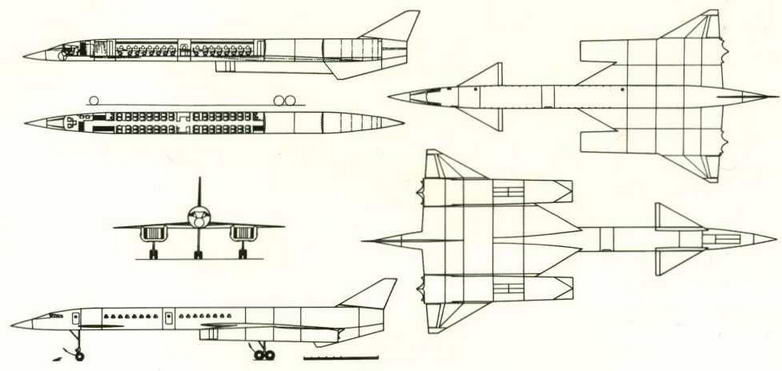

Проект пассажирского самолета на базе Т-4 по схеме "утка" с ПГО и расположением двигателей попарно в мотогондолах под консолями крыла. Конструктор Ю.В. Ивашечкин. Разработка первого квартала 1962 г. (№ 2 по схеме на стр. 18). (Николай Гордюков)

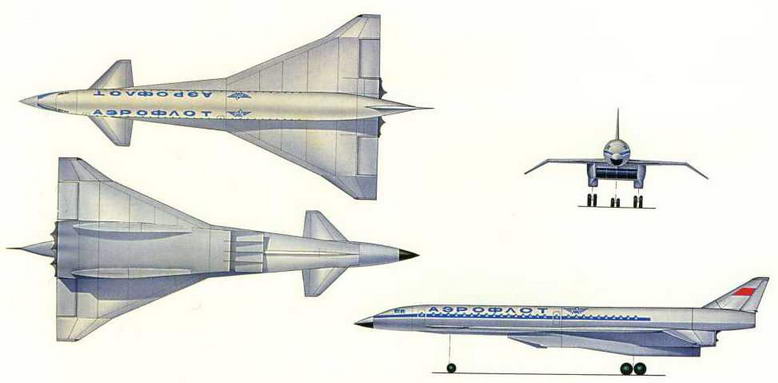

Рисунок варианта компоновки пассажирского самолета Т-4 (№ 2 по схеме на стр. 18). (Николай Гордюков)

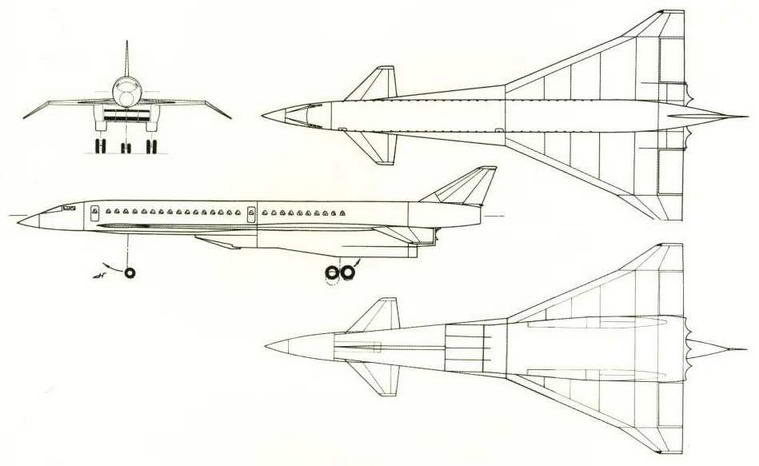

Проект пассажирского самолета на базе Т-4 по схеме "утка" с ПГО и расположением двигателей попарно в мотогондолах под консолями крыла. Конструктор Ю.В. Ивашечкин. Разработка первого квартала 1962 г. (№ 3 по схеме на стр. 18). (Николай Гордюков)

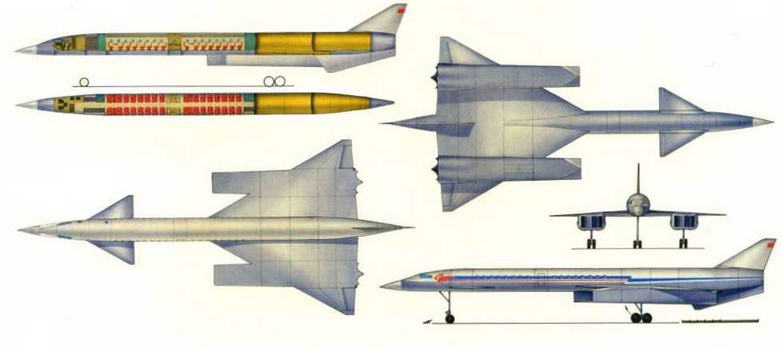

Рисунок варианта компоновки пассажирского самолета Т-4 (№ 3 по схеме на стр. 18). (Николай Гэр дюков)

Таблица 1.

Основные технические характеристики сверхзвукового пассажирского самолета на базе самолета Т-4*

Название в ОКБ - пассажирский вариант "изд. 100"

Количество двигателей 4

Тяга форсажная, стендовая, кг 4x15000

Нормальная взлетная масса, кг 110 000

Максимальная скорость полета на высоте 19000 - 23000 м, км/ч 2500-3000

Посадочная скорость, км/ч 260

Скорость отрыва, км/ч 285

Дальность полета, км 4900

Длина разбега, м 1800

Длина пробега, м 1500

Масса максимальной платной нагрузки (пассажиры, багаж, грузы), кг 7500

Количество пассажиров в основном варианте, чел 64

Экипаж, чел., (2 летчика, штурман, инженер-радист, 2 борт-проводника) 6

* Характеристики в равной степени относятся к вариантам I, II и III.

Фотография документации по аванпроекту самолета Т-4М. (ОАО "ОКБ Сухого")

Вариант ударно-разведывательного самолета с водородным двигателем.

Краткая история создания

В 1963 г. В ОКБ П.О. Сухого на базе первого эскизного проекта "сотки" рассматривался вариант машины с двигателями, использующими в качестве топлива водород.

Предполагалось что топливо - жидкий водород - будет находиться в специальных бакахтермосах и поступать через испаритель уже в газообразном состоянии в двигательную установку. Но водород, несмотря на его видимую экономичность, имеет очень низкую плотность, поэтому баки-термосы имели бы большие размеры и самолет "разбухал". Все это приводило к резкому увеличению площади миделевого сечения самолета и увеличению его длины. Аэродинамическое сопротивление самолета на всех числах М полета возрастало на неприемлемую величину. В результате водородное топливо, как энергоноситель оказалось невыгодным. Как показали исследования, такое горючее становится эффективным только на машинах весом более 300 тонн.
