Ударно-разведывательный самолет Т-4

На этом тема была закрыта.

Проект ударно-разведывательного самолета с двигателями с атомным реактором.

Краткая история создания

В конце 1966 г. ОКБ П.О. Сухого было предложено создать на базе самолета Т-4 модификацию с турбореактивными двигателями с атомным реактором. Надо сказать, что подобные задания были предложены многим авиационным конструкторским бюро. Так, например, в ОКБ А.Н. Туполева разрабатывался проект атомного самолета на основе ракетоносца Ту-135, а в ОКБ В.М. Мясищева - самолеты сухопутного базирования М-60 и М-30 и гидросамолет - М-60М.

Этой проблемой в бригаде общих видов ОКБ занимались О.С. Самойлович и Ю.В. Ивашечкин. Работы и консультации с ядерщиками шли довольно долго и когда уже были рассчитаны все параметры, то получалось, что один только вес биологической защиты у такого самолета составлял 20 - 25 тонн, что в размерности "сотки" сводило к нулю все преимущества атомного двигателя. А их, кроме большой тяги и компактности у такого двигателя было немного. Больше было отрицательных моментов. Основными и самыми неприятными из них были радиация и высокая рабочая температура.

В итоге, работы по этой теме были закрыты в середине 1967 г., как собственно и в других конструкторских бюро.

Дальний многорежимный ударно-разведывательный самолет Т-4М.

Краткая история создания

Самолет Т-4 являлся однорежимной машиной, предназначенной для полетов на большой сверхзвуковой скорости и дальностях до 6000 км.

Во время проектирования "сотки" расчет шел на имеющиеся средства ПВО, поэтому подобные технические характеристики устраивали военных. С развитием средств противовоздушной обороны их мощь возрастала и к середине шестидесятых многие страны НАТО имели достаточный потенциал ПВО для отпора любого воздушного нарушителя. Т-4 мог преодолеть корабельную систему ПВО в варианте противокорабельного самолета, но в ударном варианте машины наземный комплекс противовоздушной обороны становился для "сотки" серьезной угрозой. Тактика прохода Европы в "лоб", используя большие скорость и высоту полета, была уже неприемлема.

Мощная система ПВО, а также недостаточная дальность полета уменьшали эффективность "сотки" и при нанесении ударов по противнику.

При оценке боевой эффективности самолетов Т-4 (еще в ходе работы над проектом) в ЦНИИ ВВС было выяснено, что при имеющемся уровне ПВО из 100 ударных машин после выполнения задания на аэродромы вернуться всего лишь 20-25. Это огромные потери, как в материальном, так и в финансовом плане. Была необходима новая тактика использования комплекса Т-4 и другие маршруты полета.

Наиболее эффективным вариантом применения "сотки" по Американскому континенту являлась атака через Северный ледовитый океан: самолет летел на сверхзвуке до нейтральной зоны Северного полюса и затем переходил в режим барражирования на дозвуке, а в случае необходимости, должен был выполнить пуск ракет, не заходя в зону действия ПВО противника. Исходя из этого, возникли новые ТТТ к такому самолету, которые предполагали возможность длительного полета на большой дозвуковой скорости и дальность 14 - 18 тыс. км.

Для преодоления мощной Европейской системы противовоздушной обороны, с наименьшими потерями, самолет должен был вести полет на небольшой высоте над землей с соблюдением рельефа местности.

Такие характеристики можно было получить лишь на многорежимном самолете. На Т-4 этого можно было достичь только путем установки на самолет крыла изменяемой геометрии.

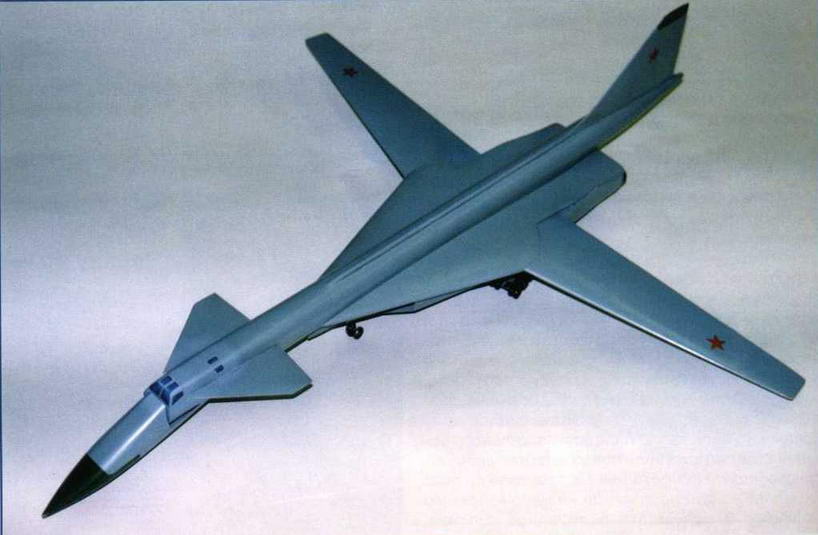

Макет самолета Т-4М. (ОАО "ОКБ. Сухого")

После проведения с 17.01 по 02.02. 1967 г. макетной комиссии по самолету Т-4 военными были выданы тактико-технические требования на многорежимный ударный самолет на базе комплекса Т-4.

К проработке внешнего облика такого самолета в ОКБ П.О. Сухого приступили уже в апреле 1967 г. Новый самолет назвали Т-4М (внутризаводское обозначение "100 И").

Поскольку многорежимная машина задумывалась как модификация самолета Т-4, то при ее проектировании практически ничего не создавалось заново, кроме общей схемы. Самолет Т-4М в основном был идентичен "сотке" как по аэродинамической компоновке, так и по составу бортового радиоэлектронного оборудования. Отличия заключались в том, что на самолете "100 И" применялось крыло с изменяемой стреловидностью и был увеличен диаметр фюзеляжа с 2,0 м до 2,2 м. Размеры фюзеляжа стали больше вследствие возросшего объема топлива (дальность Т-4М по ТТТ составляла 14- 18 тыс. км). Увеличение диаметра фюзеляжа дало возможность разместить третьего члена экипажа (второго пилота). Полет мог длиться до 14 часов, что вело за собой увеличение физической нагрузки на летчика. Поэтому второй пилот был просто необходим.

Почти весь 1967 г. шел поиск аэродинамической компоновки многорежимного самолета. За этот срок было разработано 9 вариантов компоновок, но ни один из них не удовлетворял конструкторов.

В вышедшем 28 ноября 1967 г. Постановлении ЦК КПСС и Совета Министров СССР № 1098-378, кроме закрепления факта начала постройки самолета Т-4, предусматривались: "исследования, экспериментальные работы и предварительное проектирование (аванпроект), направленные на создание стратегического двухрежимного самолета-ракетоносца с дальностью полета 16000 - 18000 км и возможным его использованием для целей разведки и борьбы с подводными лодками".

В это время уже стали известны некоторые данные об американской программе стратегического бомбардировщика В-1, поэтому, можно сказать, что вышедшее в 1967 г. постановление было ответным шагом на американскую машину. Поскольку работы в ОКБ П.О. Сухого по этой теме, велись больше полугода то вышедшее постановление позволило инициативную разработку перевести в ранг приоритетных.

В 1968 г. работы по выбору компоновки самолета "100 И" продолжались. В том же году начались аэродинамические продувки моделей в ЦАГИ. Также были проведены исследования аэродинамически упругой модели.

Эти исследования выявили очень неприятный эффект, связанный с упругой деформацией крыла...

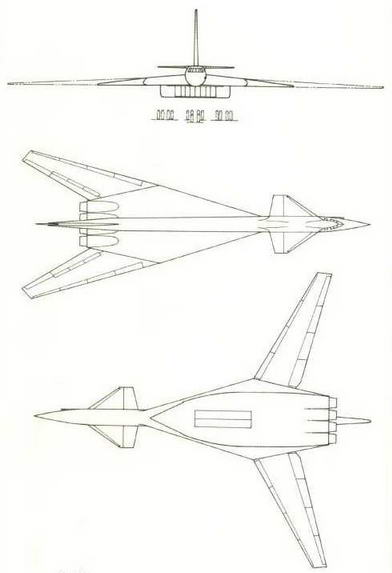

Три проекции самолета Т-4М. (Николай Гордюков)

Поскольку консоли крыла были очень большие, то для увеличения аэродинамического качества на дозвуковой скорости пришлось спроектировать его изменяющуюся часть очень большого удлинения. В сложенном положении это крыло закручивалось таким образом, что концы его отгибались вниз и теряли подъемную силу. Из-за этого фокус самолета смещался вперед[¹ При скорости 1200 км/ч смещение фокуса составляло 35%. Прим, автора .] и машина попадала в очень большую степень неустойчивости. Электродистанционная система управления, стоявшая на Т-4, была не в состоянии "прожевать" такую степень неустойчивости и "вытянуть" самолет обратно. Конструкторы столкнулись с проблемой, решить которую на том уровне техники они не могли (такая степень неустойчивости является легко преодолимой для современных ЭДСУ). Было предложено множество вариантов по преодолению возникшей сложности, но к успеху они так и не привели. А это заставляло, в свою очередь, искать новые варианты компоновок.

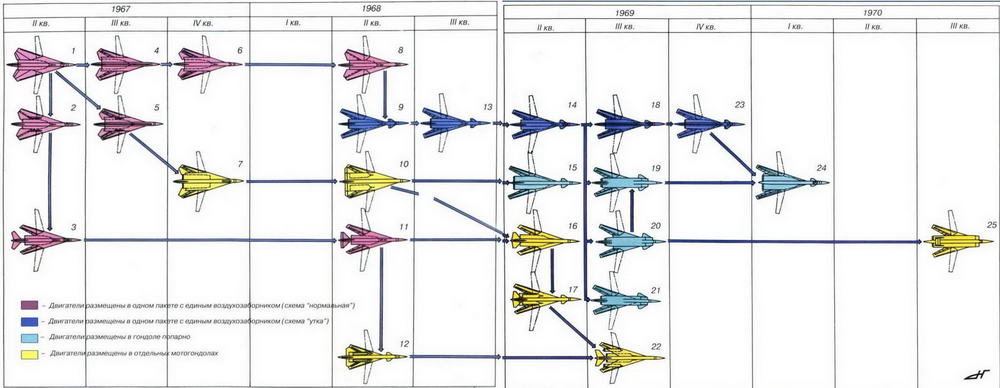

Схема развития работ по компоновкам проекта Т-4М. (Николай Гордюков)

Примечание

1 - проект самолета Т-4М,редакция №2,конструктор Л.И Бондаренко, июль 1967 г.

7 - первоначально рассматриваемая для аванпроекта компоновка Т-4М с полностью изгибаемым рулем высоты, конструктор Л. И. Бондаренко, редакция №9, декабрь 1967 г.
