Люки, ведущие на чердак или в помещение под крышей, размещаются в стенах чердака или в чердачном перекрытии и должны иметь двери или крышки с запирающими устройствами.

Водостоки и водосточные трубы

Водостоки для разных видов крыш должны соответствовать строительным нормам и стандартам на кровельные и санитарно-технические работы.

Для устранения обледенения водосточных устройств рекомендуется осуществлять подогрев карнизного участка крыши и водосточных труб устройствами распределенного электрообогрева.

Теплоизоляция, защита от паро– и воздухопроницания

Общие требования к изоляции конструкций

К ограждающим конструкциям дома предъявляются требования по гидро-, тепло-, воздухо– и пароизоляции, обеспечивающие защиту помещений дома от проникновения атмосферной влаги и эффективное использование тепловой энергии на отопление дома при соблюдении санитарных требований к температуре внутреннего воздуха в отапливаемых помещениях, к температуре на внутренних поверхностях конструкций и к отсутствию конденсации влаги в помещениях в течение отопительного периода. При этом обеспечивается также защита от образования внутри конструкций избыточного количества конденсата водяных паров и от проникновения в конструкции атмосферной влаги, что способствует сохранению их эксплуатационных свойств в течение длительного периода.

Ограждающие строительные конструкции дома, отделяющие отапливаемые помещения от наружного воздуха и грунта, а также отапливаемые помещения от неотапливаемых, должны иметь слой (слои) эффективной тепловой изоляции, которая защищается слоем пароизоляции, предотвращающей диффузию водяного пара в зимнее время из отапливаемых помещений и его конденсацию внутри конструкций, а также слоями материалов с низкой воздухопроницаемостью, обеспечивающими защиту от эксфильтрации воздуха при различных перепадах давления воздуха, вызываемых самотягой, механическими системами или ветром.

Теплозащита

Общие положения

Во всех наружных ограждающих конструкциях дома, отделяющих внутренние помещения от наружного воздуха или грунта, а также в конструкциях, разделяющих отапливаемые и неотапливаемые помещения, должна быть предусмотрена достаточная теплоизоляция. Теплоизоляция обеспечивает в зимний период (при принятых параметрах системы отопления) надлежащую температуру воздуха в помещениях и допустимый перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающих конструкций (кроме окон). Минимальная толщина утепляющего слоя в ограждающих конструкциях дома должна определяться расчетом исходя из требуемого расчетного сопротивления теплопередаче по условиям энергосбережения в зависимости от расчетных характеристик отопительного периода (средняя температура и продолжительность) для данного района строительства.

Расчетное сопротивление теплопередаче ограждающих конструкций может приниматься ниже, чем требуемое правилами, если при этом удельный расход энергии на отопление дома не превышает нормативный, установленный в зависимости от этажности дома и площади отапливаемых помещений.

В теплоизоляционных слоях ограждающих конструкций следует применять материалы отечественного или иностранного производства, соответствующие общим техническим требованиям ГОСТ 16381, а также стандартам и техническим условиям на конкретные материалы.

Насыпную теплоизоляцию допускается применять только на горизонтальных поверхностях, а также в конструкциях крыш, перекрывающих чердачные (мансардные) помещения и имеющих уклон не более 1: 5.

Для сохранения в процессе эксплуатации домов теплозащитных свойств большинства теплоизоляционных материалов, закладываемых внутрь ограждающих конструкций, требуется защита их от влаги и циркуляции воздуха.

Размещение теплоизоляции

В каркасных наружных стенах для теплозащиты рекомендуется использовать утепляющие материалы в виде плит или матов с расчетной теплопроводностью не более 0,10 Вт/(м °С).

Укладка теплоизоляционного материала в каркасную стену предусматривается в двух вариантах в зависимости от конструктивного решения стены и требуемой толщины слоя теплоизоляции (рис. 4.30).

Вариант «а» используется в пространстве между стойками, обвязками и обшивками стенового каркаса.

Вариант «б» аналогичен варианту «а», но с добавлением слоя утеплите ля с наружной стороны стенового каркаса. Такой вариант используется в случаях, когда при расположении теплоизоляционного материала по варианту «а» при принятой по несущей способности высоте сечения стоек каркаса не обеспечивается требуемая толщина теплоизоляционного слоя.

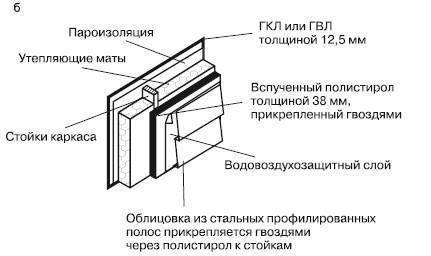

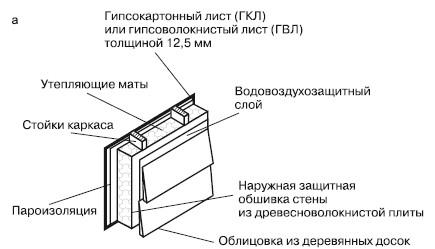

Рис. 4.30. Варианты размещения теплоизоляции в каркасной стене: а – утеплитель междустойками каркаса стены; б – утеплитель междустойками каркаса стены с дополнительным слоем жесткого утеплителя снаружи

Для теплоизоляции по варианту «б» снаружи стенового каркаса рекомендуется использовать жесткие или полужесткие теплоизоляционные материалы, которые одновременно могут выполнять функцию наружной защитной обшивки стенового каркаса. В этом случае появляется также возможность дополнительного утепления стен в местах, где наружные поверхности элементов стенового каркаса находятся ближе всего к наружному воздуху. Теплоизоляционные плиты или маты с наклеенным слоем фольги или полиэтиленовой пленки могут выполнять также функции по наружной защите стены от воздухопроницания.

Утепление участков наружной стены в местах расположения обвязочных балок каркаса перекрытий осуществляется путем укладки теплоизоляционного материала с внутренней стороны этих балок, например, как показано на рис. 4.31.

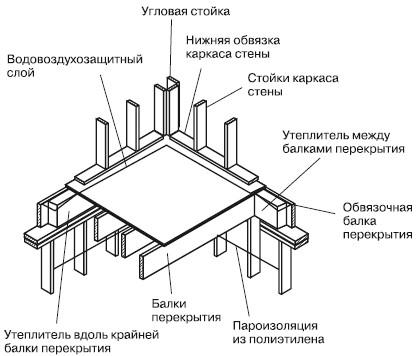

Рис. 4.31. Укладка утеплителя в местах расположения ниже обвязочных и крайних балок перекрытия

В наружных стенах отапливаемого подвала слой теплоизоляции располагается с наружной либо внутренней стороны стен.

Для теплоизоляционного слоя, располагаемого с внутренней стороны стены, могут применяться теплоизоляционные плиты или маты, которые крепятся к деревянной обрешетке, отделенной влагонепроницаемым материалом (например, полиэтиленовой пленкой) от поверхности стены на ту часть ее высоты, которая находится ниже поверхности грунта.

Для теплоизоляционного слоя, располагаемого с наружной стороны стены, следует применять водостойкие теплоизоляционные материалы (например, вспученный или экструдированный полистирол) или теплоизоляционные материалы, дренирующие воду (например, жесткое стекловолокно). Утеплитель выше уровня земли должен быть снаружи покрыт защитным гидроизоляционным слоем. Расположенная ниже уровня земли часть утепляющего слоя должна быть отделена от поверхности стены влагонепроницаемым материалом. Слои гидроизоляции должны быть у строены на фундаментной стене до укладки теплоизоляции.

В междуэтажных перекрытиях и в перекрытии над неотапливаемым подвалом или подпольем рекомендуется использовать утепляющие материалы в виде плит или матов. В перекрытии над неотапливаемым подвалом или подпольем и в чердачном перекрытии могут использоваться также насыпные утепляющие материалы. Примеры утепления перекрытий приведены на рис. 4.32.

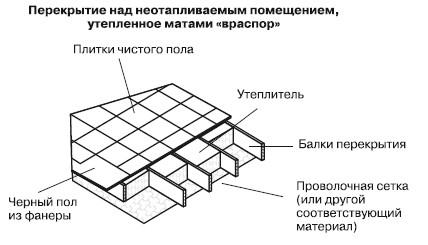

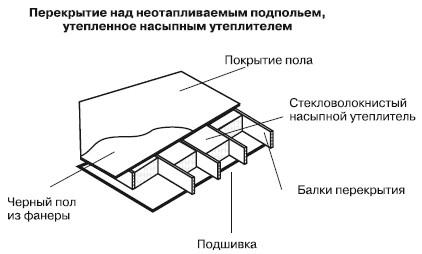

Рис. 4.32. Утепление перекрытий над неотапливаемыми помещениями
