Элементы стропильных ферм не допускается пропиливать, надрезать, просверливать, поскольку такие действия вызывают их ослабление, если это не предусматривается в рабочих чертежах элементов ферм.

Несущий каркас плоской крыши выполняется, как на рис. 4.26.

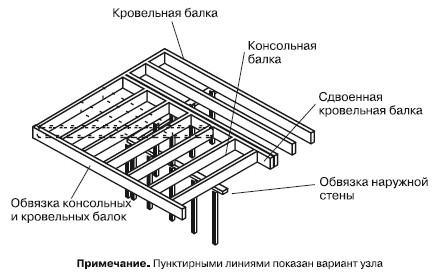

Рис. 4.26. Каркас плоской крыши

Высота сечения кровельных балок, принятая по табл. 4.25 и 4.26, может быть недостаточной для размещения в пространствах между балками утеплителя требуемой толщины и обеспечения вентилируемого пространства. В таких случаях высота сечения кровельных балок должна быть увеличена на необходимую величину.

Кровельные балки крепятся к обвязке несущих стен двумя гвоздями длиной 80 мм каждая вкосую.

Уклон крыши (не менее 1: 50) должен обеспечиваться укладкой подкладок под опорную часть балок на одной из несущих стен или укладкой на балки деревянных подкладок переменной толщины.

Карнизы

Карнизы устраиваются путем выпуска концов стропил или кровельных балок за наружную поверхность стены (например, как показано на рис. 4.27 и 4.28), к торцам которых крепится обвязка толщиной не менее 38 мм. На обвязку стропил или кровельных балок должен опираться нижний край кровельного настила.

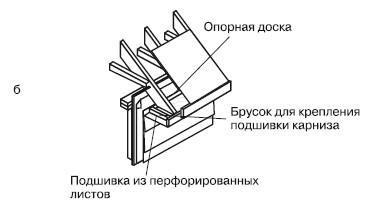

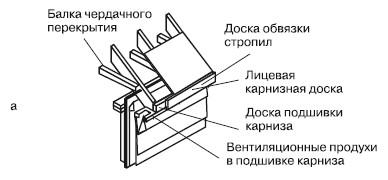

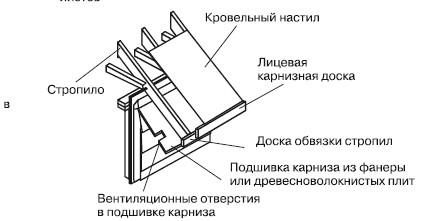

Рис. 4.27. Устройство карнизов: а – вынос карниза не более 300 мм; б– вынос карниза более 300 мм, подшивка карниза горизонтальная; в – вынос карниза более 300 мм, подшивка карниза наклонная

Для подшивки карнизов могут применяться фанера толщиной не менее 6 мм, перфорированные металлические полосы с антикоррозионным покрытием либо доски толщиной не менее 19 мм. В случаях, когда вынос карниза не превышает 300 мм (при уклоне кровли 1: 1 и более), подшивка выполняется только из досок и крепится непосредственно к стропилам (см. рис. 4.27, а). При большей величине выноса карниза для крепления подшивки рекомендуется предусматривать устройство обрешетки, включающей опорную доску, прибиваемую к стойкам каркаса стены поверх защитной обшивки стены, и бруски, прибиваемые к опорной доске и к обвязке стропил (см. рис. 4.27, б). Подшивка карниза может выполняться наклонной. В этом случае она крепится непосредственно к стропилам (см. рис. 4.27, в).

В подшивке карнизов должны иметься вентиляционные отверстия. Чтобы предотвратить попадание утеплителя чердачного перекрытия на вентиляционные отверстия в подшивке карниза, необходимо, чтобы верх защитной обшивки стены располагался выше верхней обвязочной балки в стене, но при этом расстояние между верхом обшивки стены и низом кровельного настила должно быть не менее 25 мм. Такое расстояние обеспечит вентиляцию.

После устройства кровельного настила и подшивки карниза к обвязке стропил прибивается лицевая карнизная доска, низ которой должен располагаться не менее чем на 15 мм ниже нижней поверхности подшивки карниза.

Пазухи в карнизах и у мансардных стен в местах пересечения чердака или мансарды стенами, разделяющими смежные жилые блоки или пожарные отсеки, должны быть разделены противопожарными диафрагмами из фанеры толщиной не менее 12 мм, двух слоев досок или асбестоцементного листа.

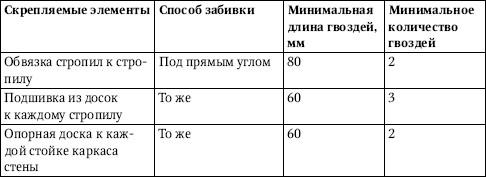

Гвоздевые крепления элементов карнизов следует выполнять в соответствии с табл. 4.33.

Таблица 4.33. Гвоздевые крепления элементов карнизов

Устройство фронтонов (торцевых стен) и карнизов над ними в доме со скатной крышей

Шаги и сечения стоек каркаса фронтонов принимаются такие же, как для наружной стены, расположенной под ними. Стойки устанавливаются на верхнюю обвязку наружной стены над ее стойками и крепятся так же, как эти стойки.

Во фронтонной стене в качестве верхней обвязки каркаса стены при карнизном свесе менее 300 мм используется крайнее стропило (рис. 4.28); при большем свесе – обвязочный брус того же сечения, что и стойки стены, сутанавливаемый параллельно стропилам, но ниже их с таким расчетом, чтобы на них можно было опереть консольные балки, предусматриваемые в этом случае для крепления кровельного настила и подшивки карниза (рис. 4.29).

В случаях, когда утепление фронтона не предусматривается, стойки каркаса фронтона допускается располагать длинной стороной сечения параллельно поверхности стены. При устройстве карниза с выносом более 300 мм консольные балки, сечение которых принимается таким же, как сечение стропил, располагаются с шагом не более 600 мм и прибиваются в торец к крайнему стропилу и сверху – к обвязочному брусу стены. Между консольными балками по верху обвязочного бруса прибиваются вкладыши, а к торцам консольных балок – лобовая балка того же сечения, что и стропила.

При устройстве карниза с выносом менее 300 мм его несущая конструкция состоит из опорной доски толщиной не менее 19 мм, которая крепится гвоздями к стропилу через наружную обшивку фронтона, и лобовой доски того же сечения, которая крепится по концам к выпускам коньковой балки и карнизной обвязки стропил, а также брусков толщиной 38 мм, устанавливаемых между этими досками и прибиваемых к ним гвоздями.

Рис. 4.28. Карниз над фронтоном с выносом 300 мм и менее

Обшивка фронтона при устройстве карнизного свеса с выносом карниза менее 300 мм должна доводиться до верхней грани стропил, а при выносе карниза более 300 мм – до низа консольных балок.

После устройства кровельного настила и подшивки карниза к лобовой балке или лобовой доске прибивается лицевая карнизная доска.

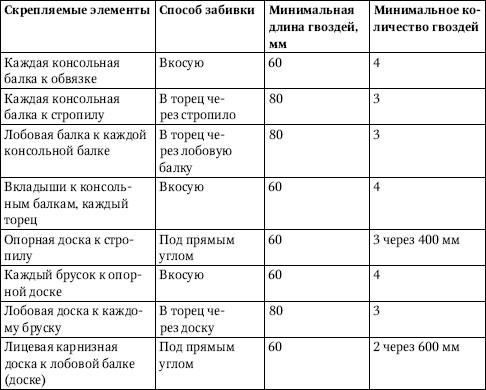

Гвоздевые крепления элементов карнизов следует выполнять в соответствии с табл. 4.34.

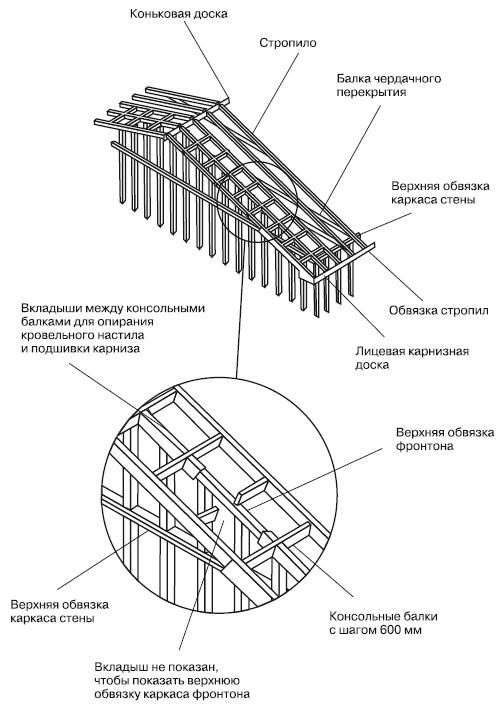

Рис. 4.29. Карниз над фронтоном с выносом более 300 мм

Таблица 4.34. Гвоздевые крепления элементов карнизов

Кровельный настил

Кровельный настил является основанием для кровли и связывает несущий каркас крыши в горизонтальном направлении. Настил устраивается по стропилам или стропильным фермам. Выполняется сплошным из фанеры или пиломатериалов. Фанера, применяемая для устройства кровельного настила, должна соответствовать требованиям распространяющихся на нее стандартов. Пиломатериалы используются не ниже 3-го сорта.

Кровельный настил из фанеры должен устанавливаться так, чтобы волокна поверхности фанеры были направлены под прямым углом к стропилам.

Соединения листов и досок, перпендикулярные коньку крыши, должны располагаться на стропилах в шахматном порядке. Зазоры между листами или торцами досок должны быть не менее 2 мм.

Опора для параллельных коньку кромок листов между стропилами выполняется из брусков сечением не менее 38x38 мм, прибиваемых к стропилам гвоздями.

Листы фанеры крепятся к стропилам гвоздями 50 мм с шагом вдоль стропил (балок) 300 мм, края листов крепятся такими же гвоздями с шагом 150 мм. При толщине листов более 20 мм применяются гвозди 60 мм.
