Устройство теплоизоляции из плит и матов

Теплоизоляцию ограждающих конструкций следует распределять равномерно, чтобы в пределах всей изолируемой конструкции показатели теплозащиты были практически одинаковы.

Теплоизолирующие плиты, размещаемые внутри ограждающих конструкций между обшивкой, обрешеткой и (или) элементами каркаса, необходимо укладывать так, чтобы плиты полностью заполняли эти полости по всей их длине и ширине и чтобы не возникало щелей и воздушных прослоек между смежными плитами, а также между плитами и ограничивающими элементами каркаса и обшивок. Это позволяет предотвратить конвективные воздушные потоки, которые могут возникать внутри ограждающих конструкций или перемещаться сквозь них, снижая тем самым эффективность теплоизоляции.

С той же целью теплоизолирующие плиты необходимо устанавливать внутри ограждений так, чтобы по крайней мере с одной стороны они плотно по всей поверхности соприкасались с водовоздухозащитным слоем или другим слоем в конструкции, обладающим низкой воздухопроницаемостью.

Теплоизоляция, предназначенная для утепления изнутри наружных стен, ограждающих подвал или подполье и подверженных действию воды, должна быть уложена так, чтобы расстояние от ее нижней грани до поверхности по ла подполья составляло не менее 50 мм.

В тех случаях, когда теплоизолирующий материал подвержен непосредственному воздействию атмосферно-климатических факторов и одновременно существует опасность механических его повреждений, материал следует защищать. Существует несколько способов защиты, начиная с обшивки из асбесто-цементных плит толщиной не менее 6 мм либо пропитанной антисептиком фанеры толщиной не менее 6 мм. Можно также использовать слой цементной штукатурки толщиной не менее 10 мм, нанесенной по сетке, уложенной на открытую фасадную поверхность. Подойдет и другое покрытие с аналогичными характеристиками по прочности и водонепроницаемости.

Теплоизоляцию, устраиваемую на тех участках ограждающих конструкций, где она может подвергаться только механическим повреждениям, следует защищать обшивкой, например, гипсокартонным листом, фанерой, цементно-стружечной или древесноволокнистыми плитами.

Пароизоляция и защита от воздухопроницания

Общие положения

Устройство пароизоляции и защиты от воздухопроницания в утепленных ограждающих конструкциях дома (стенах, перекрытиях, крышах, полах по грунту) должно предотвратить накопление конденсата внутри конструкций в результате диффузии водяных паров, эксфильтрации внутреннего воздуха из отапливаемых помещений в зимнее время и инфильтрации наружного воздуха.

Слой пароизоляции, препятствующий диффузии водяных паров из отапливаемых помещений внутрь наружных ограждающих конструкций, следует располагать вблизи от их внутренних поверхностей (со стороны отапливаемого помещения). В конструкциях с утеплителем, укладываемым в несколько слоев, слой пароизоляции допускается располагать внутри конструкции, но таким образом, чтобы расчетная зимняя температура внутри конструкции в месте расположения этого слоя была выше точки росы воздуха помещения.

Слой изоляции, препятствующий утечке внутреннего воздуха и переносу водяных паров внутрь наружных ограждающих конструкций вместе с эксфильтрационным воздухом, может располагаться в любом месте по сечению конструкций. Рекомендуется в каркасных конструкциях использовать для воздухоизоляции материалы, обладающие одновременно низкой паропроницаемостью (например, полиэтиленовая пленка толщиной не менее 0,15 мм). В этом случае один слой такого материала обеспечивает пароизоляцию и защиту от утечек внутреннего воздуха.

Основное требование, которое предъявляется к защите от воздухопроницания ограждающих конструкций дома, – ее непрерывность, обеспечиваемая как путем создания воздухоизоляционных слоев в ограждающих конструкциях, так и проведением мероприятий по изоляции мест соединения элементов конструкций между собой и мест пропуска трубопроводов и других элементов инженерных сетей через конструкции дома. При проектировании домов и их строительстве должно быть обращено особое внимание на тщательное выполнение имеющихся технологических инструкций в части обеспечения непрерывности воздухоизоляции.

При расположении воздухоизоляционного слоя, одновременно служащего пароизоляцией, внутри конструкции создаются более благоприятные условия для обеспечения непрерывности воздухоизоляции дома.

Для защиты от проницания внутрь наружных стен наружного воздуха, которое может происходить в случаях, когда давление воздуха снаружи дома превышает давление воздуха внутри, следует с наружной стороны утеплителя располагать слои материалов с низкой воздухопроницаемостью. Эти слои не должны препятствовать удалению водяных паров из конструкции наружу.

Во всех случаях, когда в конструкциях используются материалы, обладающие сопротивлением воздухопроницанию более 0,25 (м² ч Па)/кг и сопротивлением паропроницанию более 0,17 (м² ч • Па)/мг, слои из таких материалов во избежание появления конденсата внутри конструкций должны располагаться:

вблизи от их внутренних поверхностей (со стороны отапливаемого помещения);

внутри многослойной конструкции – в плоскости, где соотношение между суммой сопротивлений теплопередаче всех слоев (включая обшивки и облицовки) с наружной стороны от этой плоскости R_рн и суммой сопротивлений теплопередаче всех слоев с внутренней стороны от нее R_рв будет не менее значения, указанного в табл. 4.36;

в конструкциях с воздушной прослойкой, вентилируемой наружным воздухом, – с внешней стороны этой прослойки.

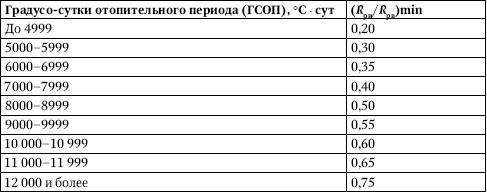

Таблица 4.36. Градусо-сутки отопительного периода и значения теплозащиты

Примечание. Число градусо-суток отопительного периода для конкретного района строительства определяется в соответствии с п. 2.1 СНиП II-3.

Обеспечение защиты от воздухопроницания

Для обеспечения требуемого сопротивления воздухопроницанию ограждающих конструкций они должны включать слои из материалов с достаточно низкой воздухопроницаемостью (табл. 4.37).

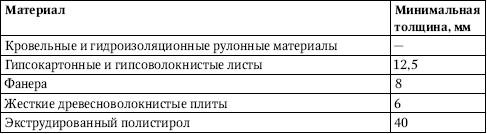

Таблица 4.37. Материалы, обеспечивающие защиту от воздухопроницания

При использовании в конструкциях слоев из материалов, характеристики воздухопроницаемости которых неизвестны, их соответствие должно быть подтверждено результатами испытаний конструкций согласно ГОСТ 25891.

Воздухопроницаемость окон и балконных дверей, используемых при строительстве домов, не должна при испытаниях превышать 3,5 м³/ч м² при разности давлений 10 Па.

Для защиты от проницания наружного воздуха внутрь утепленных наружных стен в их конструкции предусматривается устройство наружной защитной обшивки стенового каркаса, водовоздухозащитного слоя и облицовочного слоя или наружной штукатурки.

Наружную защитную обшивку стенового каркаса предусматривают в тех случаях, когда требуется защита от влаги утепляющего слоя, а также когда под наружную облицовку требуется устройство сплошного основания (сплошной обрешетки). Для применения в качестве наружной защитной обшивки каркаса должны использоваться обшивочные материалы (см. табл. 4.12), низкая водо-и воздухопроницаемость которых обеспечивается либо свойствами самих материалов, либо за счет наклейки в заводских условиях на наружную поверхность плит и листов из таких материалов полиэтиленовой пленки или фольги.
