Стыки между элементами пола или малоформатными ГВЛВ заделываются шпатлевкой и шлифуются.
Основные правила технической эксплуатации конструкций с применением гипсоволокнистых листов
Крепление навесных нагрузок осуществляется с учетом определенных правил.
Способ крепления навесного оборудования или предметов интерьера зависит от величины распределенной погонной горизонтальной нагрузки (g). Эта нагрузка должна быть не более 150 кгс/м. Способы крепления предусмотрены для трех величин нагрузок: до 35 кгс/м; от 36 до 70 кгс/м; от 71 до 150 кгс/м.
Нагрузка g < 35 кгс/м. Легкие грузы массой не более 35 кг навешиваются на гипсоволокнистые
Рис. 5.41. Типы крюков для навески грузов
Крепление предметов массой до 35 кг на метр по длине стены может выполняться в любой точке перегородки или облицовки с помощью анкерных изделий, дюбелей. Возможность применения крепления определяется его несущей способностью (табл. 5.17) и типом перегородки.

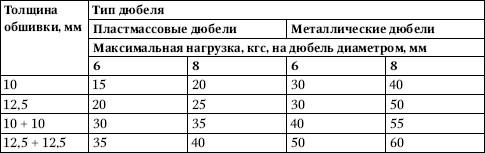

Таблица 5.17. Основания выбора толщины обшивки
Нагрузка 35 < g < 70 кгс/м. Грузы массой от 35 до 70 кг на 1 м длины стены могут быть подвешены на любую часть стены, если общая толщина слоев гипсоволокнистых листов не менее 18 мм.
Для определения максимальной нагрузки на дюбель используется следующая формула (рис. 5.42):
где F – максимальная нагрузка (на упругое растяжение) на дюбель, кгс; B – максимальная масса шкафа, кг; e – удаление центра тяжести от стены, см; n – число креплений при помощи дюбелей, шт.; a – опорное плечо, см.
Рис. 5.42. Определение максимальной нагрузки на дюбель
Нагрузка 70 < g < 150 кгс/м. Для крепления грузов массой от 70 до 150 кг на 1 м длины применяются закладные детали (из профиля ПС) или траверсы, которые устанавливаются междустойками каркаса и крепятся к ним в процессе монтажа. Рекомендуется использовать универсальную деревянную траверсу (рис. 5.43).
Рис. 5.43. Универсальная деревянная траверса
Для крепления грузов к обшивке подвесного потолка применяются разжимные дюбели.
При установке электрического оборудования не допускается сквозное сверление обшивки. Сверление следует производить только на толщину обшивки. Для этого рекомендуется использовать дрель с ограничителем.
Приемка смонтированных конструкций с применением гипсоволокнистых листов
При приемке работ по устройству перегородок, облицовок и потолков следует проверять отсутствие трещин, отбитых углов, а также устойчивость конструкций.
В местах соединений шпатлевка должна быть уложена без разрывов по всему контуру соединения на всю глубину стыка.
Обшивки гипсоволокнистых листов не должны быть зыбкими; при простукивании не должны появляться трещины.
Заделанные стыки должны быть незаметны.
Требования к готовым обшивкам из гипсоволокнистых листов приведены в табл. 5.18.

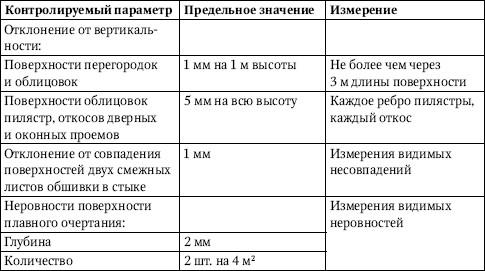

Таблица 5.18. Требования
к готовым обшивкам из гипсоволокнистых листовГлава 6
Выполнение изоляционных покрытий и кровли
Общие требования
Работы по изоляции и кровле допускается проводить при температуре от +60 до -30 °C.
Основные этапы работ – заделка швов между сборными плитами и устройство температурно-усадочных швов, монтаж закладных элементов, оштукатуривание каменных стен.
При подготовке изоляционных составов необходимо придерживаться норм, приведенных в табл. 6.1.

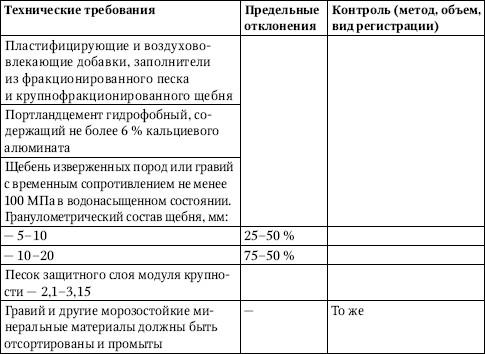

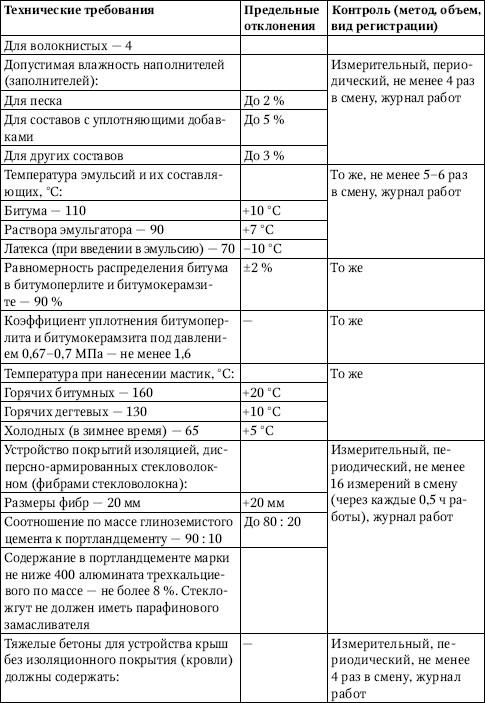

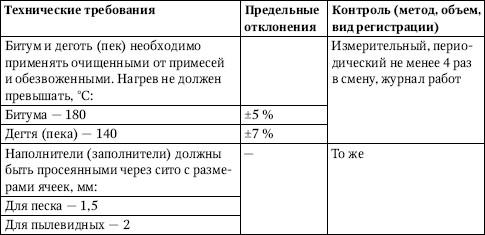

Таблица 6.1. Технические требования к изоляционным составам и их проверка при работах по изоляции и кровле
Подготовка оснований и нижележащих элементов изоляции
Перед нанесением грунтовки и изоляции с оснований должна быть удалена пыль. Выравнивающие стяжки следует устраивать захватками шириной 2–3 м по направляющим с разравниванием и уплотнением поверхности. Грунтовка поверхности перед нанесением составов должна быть сплошной. Огрунтовку стяжек из цементно-песчаных растворов следует выполнять через 4 ч после укладки.
При подготовке поверхности основания необходимо соблюдать требования, приведенные в табл. 6.2.

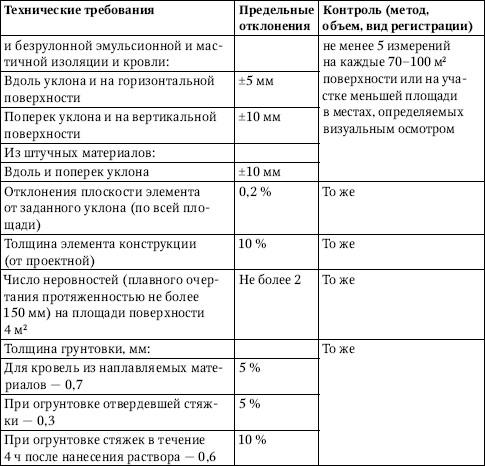

Таблица 6.2. Требования к подготовке поверхности основания
Влажность основания перед нанесением грунтовки должна быть не более величин, указанных в табл. 6.3 (см. раздел «Использование рулонных материалов в изоляции и кровле»).
Металлические поверхности трубопроводов, оборудования и крепежные элементы, подлежащие изоляции, очищаются от ржавчины.
Изоляцию смонтированных оборудования и трубопроводов следует проводить после их закрепления. Теплоизоляцию оборудования и трубопроводов в труднодоступных местах необходимо выполнять до монтажа.
Рулонные изоляционные материалы при низких температурах необходимо в течение 20 ч отогреть до +15 °C и доставить к месту укладки в утепленной таре.
При изоляции крыш из крупноразмерных панелей с заводским кровельным ковром заделка стыков панелей крыши и их оклейка проводятся после проверки изоляции смонтированных панелей.
Использование рулонных материалов в изоляции и кровле
Кровельный и гидроизоляционный ковры из рулонных материалов с заводским мастичным слоем необходимо наклеивать на огрунтованное основание методом расплавления мастичного слоя материала без применения приклеивающих мастик. Расплавление мастичного слоя проводится одновременно с раскладкой полотнищ (температура расплавленной мастики – 140–160 °C). Каждый уложенный слой кровли необходимо прикатать катком до уклад ки последующего.
