Расстояние от трубопроводов, отопительных приборов и калориферов с температурой теплоносителя выше 105 °C до конструкций из горючих материалов должно быть не менее 100 мм.

Средства крепления не должны располагаться в местах соединения трубопроводов. Заделка креплений с помощью деревянных пробок, а также приварка трубопроводов к средствам крепления не допускаются.

Расстояние между средствами крепления стальных трубопроводов на горизонтальных участках необходимо принимать в соответствии с размерами, указанными в табл. 8.2.

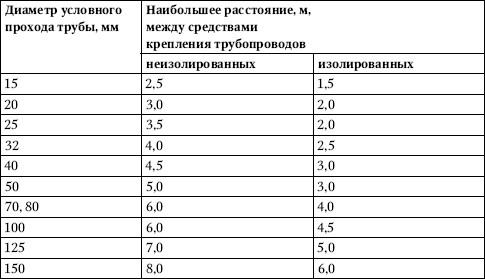

Таблица 8.2. Расстояние между средствами крепления стальных трубопроводов на горизонтальных участках

Средства крепления стояков из стальных труб в жилых и общественных зданиях при высоте этажа до 3 м не устанавливаются, а при высоте этажа более 3 м – устанавливаются на половине высоты этажа.

Расстояния между креплениями чугунных канализационных труб при их горизонтальной прокладке должны быть не более 2 м, а для стояков – одно крепление на этаж, но не более 3 м между ними. Средства крепления следует располагать под раструбами.

Подводки к отопительным приборам при длине более 1500 мм должны иметь крепление.

Санитарные и отопительные приборы должны быть установлены по отвесу и уровню.

Перед установкой санитарно-технических кабин следует проверять, чтобы уровень верха канализационного стояка нижележащей кабины и уровень подготовительного основания были параллельны. Установка санитарно-технических кабин проводится по оси канализационных стояков смежных этажей. Присоединение санитарно-технических кабин к вентиляции производится до укладки плит перекрытия данного этажа.

Гидравлическая или пневматическая проверка трубопроводов при скрытой прокладке трубопроводов проводится до их изоляции и закрытия с составлением акта освидетельствования скрытых работ.

Внутреннее холодное и горячее водоснабжение

Высота водоразборной арматуры (расстояние от горизонтальной оси арматуры до санитарных приборов) должно быть:

водоразборных кранов и смесителей от бортов раковин– 250 мм, а от бортов моек – 200 мм;

туалетных кранов и смесителей от бортов умывальников – 200 мм. Высота установки кранов от уровня чистого пола: водоразборных кранов в банях, смывных кранов унитазов, смесителей инвентарных моек в общественных и лечебных учреждениях, смесителей для ванн – 800 мм;

смесителей для видуаров с косым выпуском – 800 мм, с прямым выпуском – 1000 мм;

смесителей и моек клеенок в лечебных учреждениях, смесителей общих для ванн и умывальников, смесителей локтевых для хирургических умывальников – 1100 мм;

кранов для мытья по лов в туалетных комнатах общественных зданий – 600 мм;

смесителей для душа – 1200 мм.

Душевые сетки следует устанавливать на высоте 2100–2250 мм от низа сетки до уровня пола, в кабинах для инвалидов– на высоте 1700–1850 мм, в детских дошкольных учреждениях – на высоте 1500мм от днища поддона. Отклонения от размеров не должны превышать 20 мм.

Внутренняя канализация и водостоки

Раструбы труб и фасонных частей (кроме двухраструбных муфт) следует направлять против движения воды.

Стыки чугунных канализационных труб при монтаже необходимо уплотнять просмоленным пеньковым канатом или паклей с зачеканкой цементом. При монтаже открытые концы трубопроводов и водосточные воронки следует закрывать инвентарными заглушками.

К деревянным конструкциям санитарные приборы следует крепить шурупами.

Выпуск унитаза следует соединять с раструбом отводной трубы чугунным, полиэтиленовым патрубком или резиновой муфтой.

Унитазы необходимо крепить к полу шурупами или приклеивать клеем. При креплении шурупами под основание следует устанавливать резиновую прокладку.

Высота установки санитарных приборов от уровня пола должны соответствовать размерам, указанным в табл. 8.3.

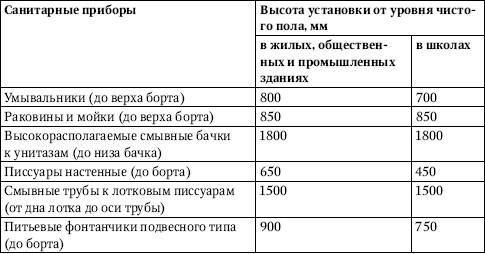

Таблица 8.3. Высота установки санитарных приборов от уровня пола

Примечания

1. Допускаемые отклонения высоты санитарных приборов для отдельно стоящих приборов должны быть не более ±20 мм, при групповой установке однотипных приборов – ±45 мм.

3. При установке общего смесителя для умывальника и ванны высота умывальника должна быть 850 мм до верха борта.

4. Высота санитарных приборов в лечебных учреждениях должна приниматься следующей:

мойка чугунная (до верха бортов) – 650 мм;

мойка для клеенок – 700 мм;

видуар (до верха) – 400 мм;

бачок для дезинфицирующего раствора (до низа бачка) – 1230 мм.

5. Расстояния между осями умывальников следует принимать не менее 650 мм, ручных и ножных ванн, писсуаров – не менее 700 мм.

6. В помещениях для инвалидов приборы следует устанавливать на расстоянии от боковой стены помещения не менее 200 мм.

Отопление, теплоснабжение и котельные

Уклоны подводок к отопительным приборам следует выполнять от 5 до 10 мм на длину подводки к теплоносителю; при длине подводки до 500 мм уклон труб не выполняется. Присоединение подводок к гладким стальным, чугунным и биметаллическим ребристым трубам производится с помощью заглушек.

Радиаторы всех типов следует устанавливать на расстояниях не менее 60 мм от пола, 50 мм от нижней поверхности подоконных досок и 25 мм от поверхности штукатурки стен, в лечебно-профилактических и детских учреждениях – не менее 100 мм от пола и 60 мм от поверхности стены.

Конвекторы следует устанавливать на расстоянии:

не менее 20 мм от поверхности стен до оребрения конвектора без кожуха;

вплотную или с зазором не более 3 мм от поверхности стены до оребрения нагревательного элемента настенного конвектора с кожухом;

не менее 20 мм от поверхности стены до кожуха напольного конвектора.

Гладкие и ребристые трубы следует устанавливать на расстоянии не менее чем 200 мм от по ла и подоконной доски до оси ближайшей трубы и 25 мм от стен. Расстояние между смежными трубами должно быть не менее 200 мм.
