для промышленных зданий – все здание при объеме до 5000 м³ и часть здания при объеме свыше 5000 м³, включающая производственное помещение, цех, пролет;

для жилых и общественных зданий: до 5 этажей – здание, одна или несколько секций; свыше 5 этажей – 5 этажей одной или нескольких секций.

До начала монтажа внутренних санитарно-технических систем подрядчик должен выполнить ряд строительно-монтажных работ:

монтаж междуэтажных перекрытий, стен и перегородок, на которые устанавливается санитарно-техническое оборудование;

устройство фундаментов для установки котлов, водонагревателей, насосов, вентиляторов, кондиционеров, дымососов, калориферов и другого санитарно-технического оборудования;

установку вентиляционных камер приточных систем;

устройство гидроизоляции в местах установки кондиционеров, приточных вентиляционных камер, мокрых фильтров;

установку закладных деталей для крепления оборудования;

установку оконных коробок, в жилых и общественных зданиях – подоконников;

устройство траншей для выпусков канализации до первых от здания колодцев и колодцев с лотками, прокладку вводов наружных коммуникаций санитарно-технических систем в здание;

устройство полов в местах установки отопительных приборов на подставках и вентиляторов на пружинных виброизоляторах;

устройство опор крышных вентиляторов, выхлопных шахт и дефлекторов на покрытиях зданий, опор под трубопроводы в подпольных каналах и технических подпольях;

подготовку отверстий, борозд, ниш и гнезд в фундаментах, стенах, перегородках, перекрытиях и покрытиях для трубопроводов и воздуховодов, монтажных проемов в стенах и перекрытиях для крупногабаритного оборудования и воздуховодов;

нанесение на внутренних и наружных стенах вспомогательных отметок, равных проектным отметкам чистого пола плюс 500 мм;

оштукатуривание поверхностей стен и ниш в местах установки санитарных и отопительных приборов, прокладки трубопроводов и воздуховодов, а также оштукатуривание поверхности борозд для скрытой прокладки трубопроводов в наружных стенах;

обеспечение возможности для включения электроинструментов;

остекление оконных проемов в наружных ограждениях, утепление входов и отверстий.

Последовательность выполнения общестроительных, санитарно-технических работ:

подготовка под полы, оштукатуривание стен и потолков, устройство маяков для трапов;

установка средств крепления, прокладка и проверка трубопроводов;

гидроизоляция перекрытий;

огрунтовка стен, устройство чистых полов;

установка ванн, кронштейнов под умывальники и деталей крепления смывных бачков;

первая окраска стен и потолков, облицовка плитками;

установка умывальников, унитазов и смывных бачков;

вторая окраска стен и потолков;

установка водоразборной арматуры.

Последовательность выполнения строительных, санитарно-технических работ в вентиляционных камерах:

подготовка под полы, устройство фундаментов, оштукатуривание стен и по – толков;

устройство монтажных проемов, монтаж кран-балок;

работы по устройству вентиляционных камер;

гидроизоляция перекрытий;

установка калориферов с обвязкой трубопроводами;

монтаж вентиляционного оборудования и воздуховодов и другие санитарно-технические, электромонтажные работы;

испытание наливом водой поддона камеры орошения;

изоляционные работы;

отделочные работы.

Отверстия и борозды для прокладки трубопроводов и воздухопроводов в перекрытиях, стенах и перегородках

Размеры отверстий и борозд для прокладки трубопроводов (воздухопроводов) в перекрытиях, стенах и перегородках зданий и сооружений приведены в табл. 8.1.

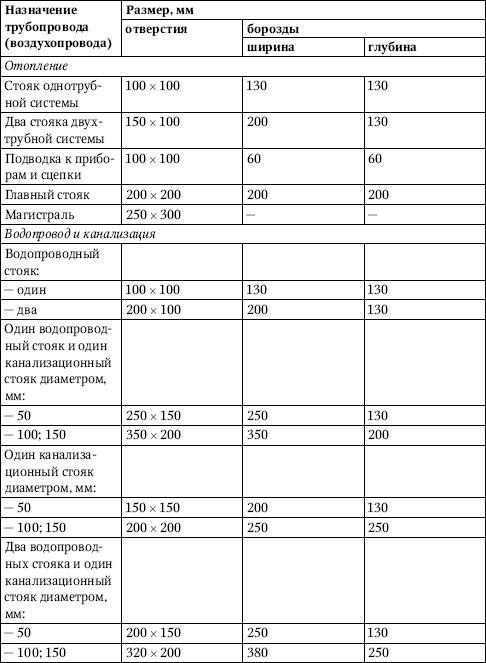

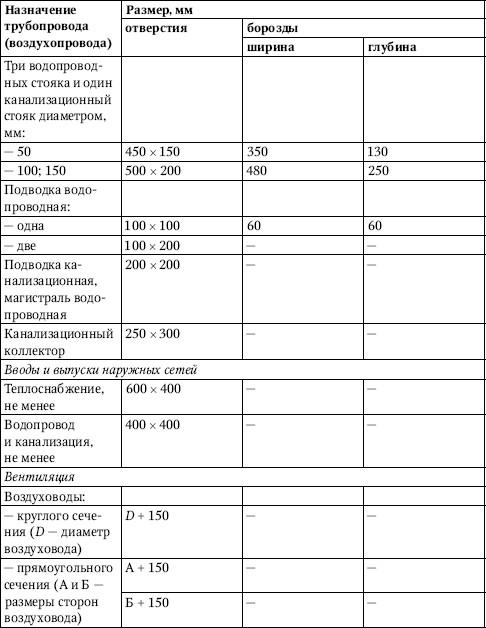

Таблица 8.1. Размеры отверстий и борозд для прокладки трубопроводов (воздухопроводов) в перекрытиях, стенах и перегородках

Примечание. Для отверстий в перекрытиях первый размер означает длину отверстия (параллельно стене, к которой крепится трубопровод или воздуховод), второй – ширину. Для отверстий в стенах первый размер означает ширину, второй – высоту.

Сварка и соединения

Сварку оцинкованных стальных труб следует осуществлять самозащитной проволокой диаметром 0,8–1,2 мм или электродами диаметром не более 3 мм с рутиловым или фтористо-кальциевым покрытием.

Соединение оцинкованных стальных деталей следует выполнять при обеспечении местного отсоса токсичных выделений или очистки цинкового покрытия на длину 20–30 мм со стыкуемых концов труб с окраской наружной поверхности сварного шва и околошовной зоны краской.

Соединение стальных труб (неоцинкованных и оцинкованных) диаметром условного прохода до 25 мм включительно необходимо проводить сваркой внахлестку.

Резьбовые поверхности и поверхности зеркала фланцев, а также сварной шов должны быть неповрежденными.

Отверстия в трубах диаметром до 40 мм для приварки патрубков следует выполнять путем сверления, фрезерования, вырубки на прессе. Диаметр отверстия должен быть равен внутреннему диаметр у патрубка с допускаемыми отклонениями +1 мм.

Монтажно-сборочные работы

Разъемные соединения на трубопроводах следует выполнять у арматуры и там, где это необходимо по условиям сборки трубопроводов.

Вертикальные трубопроводы не должны отклоняться от вертикали более чем на 2 мм на 1 м длины.

Неизолированные трубопроводы отопления, теплоснабжения, водоснабжения не должны примыкать к строительным конструкциям.

Расстояние от поверхности штукатурки до оси неизолированных трубопроводов при диаметре прохода до 32 мм при открытой прокладке должно составлять от 35 до 55 мм, при диаметре 40–50 мм – от 50 до 60 мм, при диаметре более 50 мм – согласно документации.
