В местах жесткого крепления небронированных кабелей со свинцовой или алюминиевой оболочкой на конструкциях следует использовать прокладки из эластичного материала. Небронированные кабели с пластмассовой оболочкой или пластмассовым шлангом и бронированные кабели крепятся скобами без прокладок. Бронированные и небронированные кабели внутри помещений и снаружи должны быть защищены до безопасной высоты, но не менее 2 м от уровня земли или пола и на глубине 0,3 м в земле.
Концы всех кабелей с нарушением герметичности должны быть временно загерметизированы до монтажа соединительных и концевых муфт.
Проходы кабелей через
Вводы кабелей в здания, кабельные сооружения должны быть выполнены в асбестоцементных безнапорных трубах в отфактурованных отверстиях железобетонных конструкций. Концы труб должны выступать из стены здания в траншею, а при наличии отмостки – за линию последней не менее чем на 0,6 м и иметь уклон в сторону траншеи.
При прокладке нескольких кабелей в траншее концы кабелей следует располагать со сдвигом мест соединения не менее чем на 2 м. При этом необходимо оставить запас кабеля длиной, необходимой для проверки изоляции на влажность и монтажа муфты, а также для укладки дуги компенсатора.
Бестраншейная прокладка с самоходного или передвигаемого тяговыми механизмами ножевого кабелеукладчика разрешается для 1-2 бронированных кабелей напряжением до 10 кВ со свинцовой или алюминиевой оболочкой на кабельных трассах, удаленных от инженерных сооружений. В городских электросетях и на промышленных предприятиях бестраншейная прокладка разрешается только на протяженных участках при отсутствии на трассе подземных коммуникаций, пересечений с инженерными сооружениями.
Прокладка кабелей в блочной канализации
Общая длина канала блока по условиям усилий тяжения для небронированных кабелей со свинцовой оболочкой и медными жилами не должна составлять величины более указанной в табл. 7.5.
Таблица 7.5. Общая длина канала блока по условиям усилий тяжения для небронированных кабелей со свинцовой оболочкой и медными жилами
Для небронированных кабелей с алюминиевыми жилами сечением 95 мм2 и выше в свинцовой или пластмассовой оболочке длина канала не должна превышать 150 м.
Предельно допустимые усилия тяжения небронированных кабелей со свинцовой оболочкой и с медными или алюминиевыми жилами при креплении тягового каната за жилы, а также требуемые усилия на протягивание 100 м кабеля через блочную канализацию приведены в табл. 7.6.

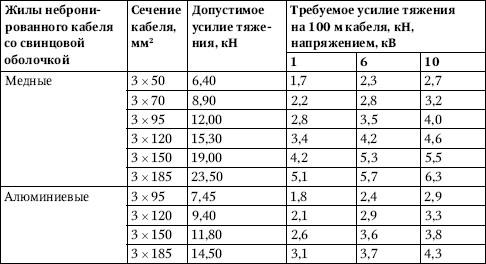

Таблица 7.6. Предельно допустимые усилия тяжения небронированных кабелей со свинцовой оболочкой и с медными или алюминиевыми жилами, а также требуемые усилия на протягивание 100 м кабеля
Примечание. Для уменьшения усилий тяжения при протягивании
кабеля его покрывают смазкой без вредных для оболочки кабеля веществ (тавот, солидол).Для небронированных кабелей с пластмассовой оболочкой предельно допустимые усилия тяжения следует принимать по табл. 7.6 с поправочными коэффициентами для жил:
медных – 0,7;
из твердого алюминия – 0,5;
из мягкого алюминия – 0,25.
Установка электроосвещения
Светильники с люминесцентными лампами должны быть переданы заказчиком в монтаж проверенными на световой эффект.
Крепление светильника к поверхности должно быть разборным. Светильники установок, подверженных вибрации, устанавливаются с амортизаторами. Крюки и шпильки для подвеса светильников в жилых зданиях должны иметь изоляцию. В групповой сети светильники должны соединяться клеммными колодами, обеспечивающими присоединение как медных, так и алюминиевых проводов сечением до 4 мм 2. В жилых зданиях одиночные патроны должны присоединяться к групповой сети клеммными колодками.
Концы проводов должны иметь запас по длине, достаточный для повторного подсоединения при обрыве. При соединении автоматов и предохранителей ввертного типа защитный провод должен присоединяться к винтовой гильзе основания. Вводы проводов и кабелей в светильники и электроустановочные аппараты при наружной их установке следует уплотнять для защиты от пыли и влаги. Электроустановочные аппараты при открытой установке в производственных помещениях должны закрываться кожухами.
Устройство заземления
Каждую часть электроустановки, подлежащую заземлению, следует присоединять к сети при помощи отдельного ответвления. Соединение заземляющих и нулевых защитных проводников должно быть произведено сваркой на магистралях, выполненных из строительных профилей; болтовыми соединениями – на магистралях из электромонтажных конструкций; болтовыми соединениями или сваркой – при подсоединениях к электрооборудованию; пайкой или опрессовкой – в концевых заделках и соединительных муфтах на кабелях.
Места и способы подсоединений заземляющих и нулевых защитных проводников к естественным заземлителям должны быть указаны в рабочих чертежах. Заземляющие и нулевые защитные проводники должны быть защищены от химических и механических повреждений согласно рабочим чертежам.
Магистрали заземления или зануления и ответвления от них в закрытых помещениях и в наружных установках должны быть доступны для осмотра. Это требование не распространяется на нулевые жилы, оболочки кабелей, арматуры железобетонных конструкций, а также на заземляющие и нулевые защитные проводники в трубах, коробах или замоноличенные в строительные конструкции.
Монтаж шунтирующих перемычек на трубопроводах, аппаратах, подкрановых путях, между фланцами воздуховодов и соединение сетей заземления выполняются организациями, монтирующими трубопроводы, аппараты, подкрановые пути и воздуховоды.
Заземление канатов, катанки или стальной проволоки как несущих тросов должно выполняться с двух концов присоединением к магистрали заземления или зануления сваркой. Для оцинкованных канатов разрешается болтовое соединение с защитой места соединения от коррозии.
