Линейный датчик формирует аналоговое выходное напряжение, пропорциональное измеряемому магнитному потоку. И именно такой прибор мы будем использовать для обнаружения «мин».

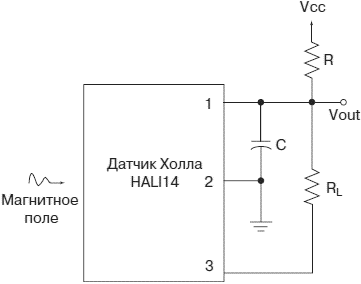

Рис. 7.5. Датчик Холла HAL114 компании Micronas

Датчики Холла поставляются несколькими изготовителями. Мы выбрали простой датчик с тремя выводами HAL114 фирмы Micronas, схема включения которого содержит два резистора R, RL и конденсатор C, как показано на рис. 7.5. Как и ранее, график зависимости выходного напряжения от расстояния до стенки лабиринта может быть получен экспериментально. Выходной сигнал с датчика подается на канал АЦП микроконтроллера 68HC12. Полная схема интерфейса связи МК 68HC12 с аппаратными средствами робота показана на рис. 7.6. Закончив на этом краткий обзор аппаратных средств, мы перейдем к обзору программного обеспечения робота.

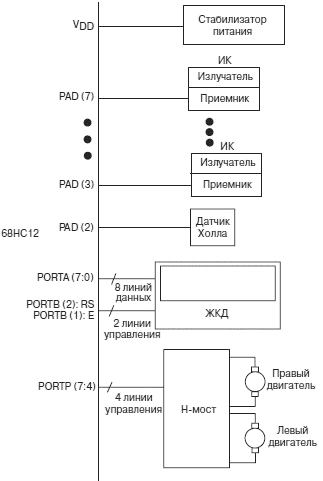

Рис. 7.6. Интерфейс между аппаратными средствами робота и 68HC12

7.1.4. Структура программы и блок-схема алгоритма

Рабочая программа для этого проекта разработана Томом Шеи, бывшим студентом университета штата Вайоминг, с помощью компилятора ImageCraft ICC12. Прежде чем представить полный текст программы, рассмотрим структуру основной программы и блок-схему ее алгоритма, представленные на рис. 7.7. Мы просим читателя, самостоятельно разработать блок-схему алгоритма для каждой из функций в качестве домашней работы (см. задание 12).

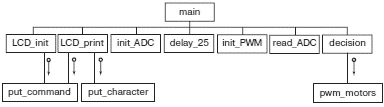

а) Структура программы

б) Блок-схема алгоритма UML

Рис. 7.7. К программе управления роботом, движущимся вдоль стенок лабиринта

7.1.5. Программный код

/********************************************************************/
/*имя файла: robot.c */

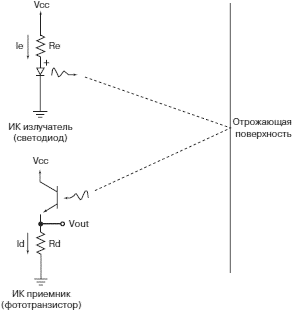

/* Система управления роботом, движущимся в лабиринте: это система */
/* состоящих из излучателя и приемника, чтобы определять свое положение*/
/* относительно стенок лабиринта. */
/* опорного напряжения, то стенка находится в непосредственной близости*/
/* от робота.Основываясь на информации, получаемой от пяти датчиков,*/
/* робот может определять, какое направление дальнейшего движения */
/* избрать, чтобы избежать столкновения со стенками лабиринта. */
/* Датчик Холла позволяет роботу обнаружить магниты или "скрытые мины",*/
/* установленные под полом лабиринта. Робот имеет также ЖК дисплей */
/* для сообщения информации пользователю. Программа использует метод*/
/* полинга для считывания результатов АЦП.Сигнал модуля ШИМ */
/* управляет драйвером двигателей колес робота. */
/*Автор: Томас Шеи. Дата создания: 18 октября 2002 */
/*Последняя редакция: 4 декабря 2002 */
/********************************************************************/
/* Включенные файлы*/
#include <912b32.h>
#include <stdio.h>

/*Пороги датчиков были определены экспериментально*/
#define opto_threshold 0x50 /* порог оптического датчика */
#define hes_threshold 0x80 /* порог датчика Холла */
#define forward 0
#define half_left 1
#define half_right 2
#define left_turn 3
#define right_turn 4
#define back_up 5

/*глобальные переменные*/
unsigned int i=0,j=0; /*переменные для программной задержки */
unsigned char sens[6]={0, 0, 0, 0, 0, 0};/*массив результатов АЦП */

/*прототипы функций*/
void init_adc(void); /*инициализация АЦП */
void read_adc(void); /*считывание значений АЦП */
void decision(void); /*передача решения о повороте, основанного на */
 /*данных АЦП* /
void init_pwm(void); /*инициализация ШИМ */
void pwm_motors(const char a); */активация ШИМ для пересылки */
void lcd_init(void); /* инициализация дисплея */
int putchar(char c); /*вывод символа на дисплей */
int putcommand(char с); /*вывод команды на дисплей */
void delay_25(void); /*подпрограмма задержки на 2,5 с */
void lcd_print(char *string); /*вывод строки на ЖК дисплей */

void main {
 asm(".area vectors(abs)\n" /*инициализация вектора сброса МК */
 " org 0xFFF8\n"
 " .word 0x8000, 0x8000, 0x8000, 0x8000\n"
 ".text");
 lcd_init; /*инициализация ЖК дисплея */
 lcd_print("LCD initialized");
 void delay_25(void); /* задержки на 2,5 с */
 init_adc; /*инициализация АЦП */
 lcd_print("ADC initialized");
 void delay_25(void); /* задержки на 2,5 с */
 init_pwm; /*инициализация ШИМ */
 lcd_print("PWM initialized");
 void delay_25(void); /* задержки на 2,5 с */
 while(1) / *непрерывный цикл */
 {
 read_adc; /* считать текущее значение из АЦП */
 decision; /* принять решение о направлении движения */
 }
} /*конец программы main*/

********************************************************************/
/*initialize_adc: инициализация АЦП контроллера 68HC12 */
/*******************************************************************/
