• Критичность: уважаемый коллега по вычислительной технике сознательно выбрал собственную разработку, а не применение стандартного пакета ОСРВ при разработке критичного применения ОСРВ, усложненного требованиями к ядерной безопасности. Он мотивировал это тем, что он хотел написать каждую строку этой программы и полностью понимать работу системы. Он чувствовал, что в коммерческом пакете некоторые подробности системы будут от него скрыты.
• Стоимость: Не следует думать, что разработка собственного ОСРВ может принести вам большую экономию, поскольку стоимость программ в 5 000 долларов может показаться слишком высокой. Однако при создании собственной программы
Какой бы путь вы не выбрали, вам будут полезны некоторые рекомендации следующего раздела, которым необходимо следовать при разработке ОСРВ.
8.7. Выполнение операционной системы реального времени
Мы приводим здесь краткое описание шагов, необходимых для создания реализации выполнения операционной системы в режиме реального времени ОСРВ:
1. Полностью понять все системные требования. Определить, действительно ли вам требуется ОСРВ. Если вы разрабатываете простой алгоритм управления, то вас может удовлетворить обычная последовательная программа; ОСРВ необходима только тогда, когда ваша прикладная программа должна управлять целым рядом событий.
2. Определить соответствующий алгоритм планирования, который целесообразно использовать для управления задачами. Не забудьте, каждый из них не лучше другого. Вы, как разработчик системы, задание должны найти алгоритм планирования, наиболее удовлетворяющий применению.
3. Разделить вашу систему на независимые задачи.
4. Выполнить операционную систему, основная функция которой заключается в планировании и управлении задачами.
5. Написать код задач. Убедитесь, что задачи не конкурируют за одни и те же участки памяти и что они не зависят друг от друга. Убедитесь также, что реализация задачи соответствует принятому алгоритму планирования.
6. Если вы разрабатываете систему с передним планом и фоновыми задачами, разработайте сначала фоновую, а затем приоритетную часть.
7. И что важнее всего, проверяйте, проверяйте и проверяйте! Используйте звуковые методики испытаний, которые были обсуждены в главе 2.
8.8. Пример применения: ОСРВ циклического опроса
В этом разделе мы обсудим различные операционные системы в режиме реального времени. Мы начнем с базовой системы циклического опроса, а затем рассмотрим систему циклического опроса с прерываниями. Затем мы опишем аппаратный имитатор, предназначенный для разработки и проверки более сложных алгоритмов планирования.
8.8.1. Краткий обзор проекта
Мы исследуем здесь базовую систему циклического опроса, используемую для управления стереоусилителем. Мы рассматривали уже такой усилитель в главе 2, когда обсуждали проектирование систем и затем в данной главе в качестве примера системы циклического опроса. На рис. 8.18 представлен общий вид системы усилителя. Шесть переключателей на передней панели блока или на пульте дистанционного управления используются, чтобы выбрать один из шести источников звукового сигнала. На усилитель в любой момент времени подается сигнал только с одного источника.

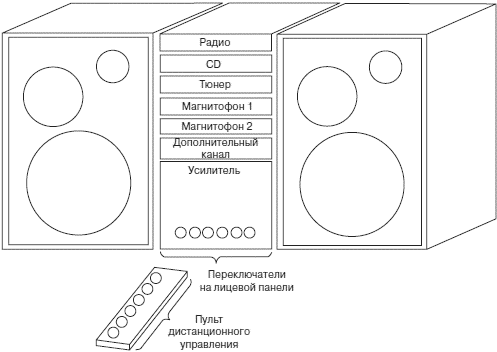

Рис. 8.18. Краткий обзор усилителя
8.8.2. Пример кода
Приведенный код, который используется, чтобы управлять усилителем, состоит из кода инициализации и цикла опроса. Цикл опроса непрерывно проверяет изменение в состоянии переключателей на лицевой панели блока (PORTB) или дистанционном управлении (PORTA). Алгоритм
управления UML приведен на рис. 8.19.Рис. 8.19. Алгоритм программы UML для усилителя
