AutoCAD 2009 для студента. Самоучитель

Ассоциативные размеры не могут быть применены для штриховки, мультилинии, двумерных фигур и объектов с ненулевой трехмерной высотой. А также не сохраняется ассоциативность между размером и трехмерным телом после изменения этого объекта.

Линейные размеры

AutoCAD обеспечивает несколько видов простановки линейных размеров, отличающихся углом, под которым проводится размерная линия.

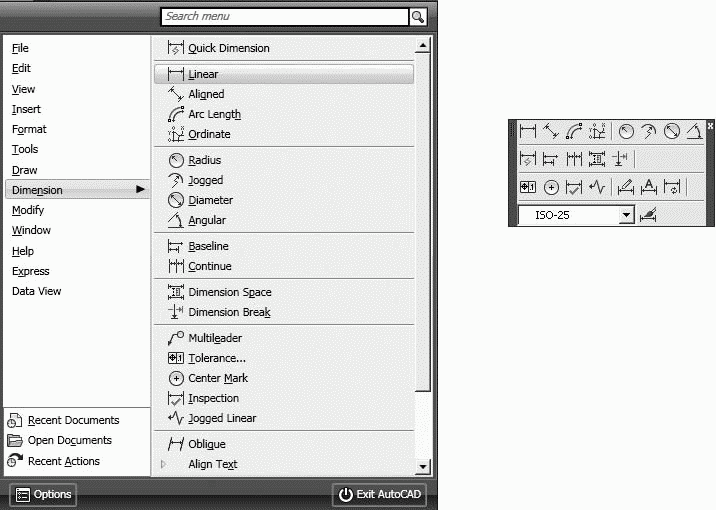

Команда DIMLINEAR позволяет создавать горизонтальный, вертикальный или повернутый размеры. Команда вызывается из падающего меню Dimension -> Linear или щелчком на пиктограмме Linear панели инструментов Dimension.

Запросы команды DIMLINEAR:

Specify first extension line origin or <select object>: – указать начало первой выносной линии

Specify second extension line origin: – указать начало второй выносной линии

Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: – указать положение размерной линии

Dimension text = измеренное значение

Если на первый запрос нажать клавишу Enter, команда DIMLINEAR выдает следующие запросы:

Specify first extension line origin or <select object>: – нажать клавишу Enter для указания объекта

Select object to dimension: – выбрать объект для нанесения размера

Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: – указать положение размерной линии

Dimension text = измеренное значение

Ключи команды DIMLINEAR:

• Mtext – позволяет редактировать размерный текст в редакторе многострочного текста. Можно полностью изменить текст или сохранить измеренное значение с помощью угловых скобок <> и при необходимости добавить любой текст до и после скобок;

• Text – позволяет редактировать размерный текст;

• Angle – позволяет задать угол поворота размерного текста;

• Horizontal – определяет горизонтальную ориентацию размера, отмеряет расстояние между двумя точками по оси X;

• Vertical – определяет вертикальную ориентацию размера, отмеряет расстояние между двумя точками по оси Y;

• Rotated – осуществляет поворот размерной и выносных линий, отмеряет расстояние между двумя точками вдоль заданного направления в текущей ПСК.

Тренинг-система

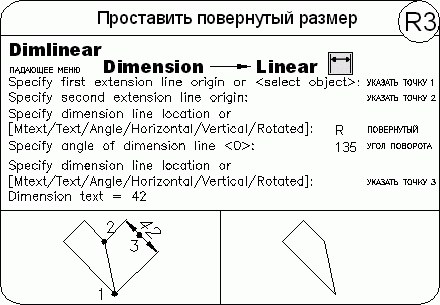

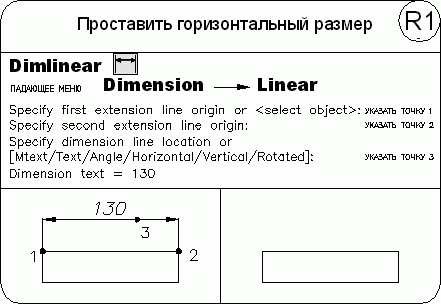

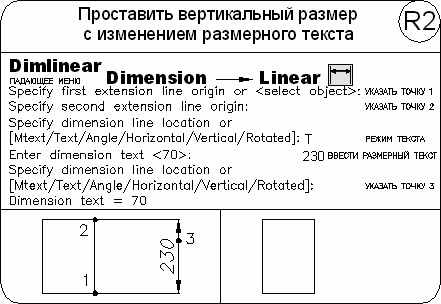

Выполните упражнения R1–R3 из раздела 3.

Параллельный размер

С помощью команды DIMALIGNED создается размер, параллельный измеряемой линии объекта; это позволяет выровнять размерную линию по объекту. Размер создается подобно горизонтальному, вертикальному и повернутому, при этом размерная линия расположена параллельно прямой, проходящей через размерные точки. Команда вызывается из падающего меню Dimension -> Aligned или щелчком на пиктограмме Aligned на панели инструментов Dimension.

Запросы команды DIMALIGNED:

Specify first extension line origin or <select object>: – указать начало первой выносной линии

Specify second extension line origin: – указать начало второй выносной линии

Specify dimension line location or [Mtext/Text/Angle]: – указать положение размерной линии

Dimension text = измеренное значение

Тренинг-система

Выполните упражнение R4 из раздела 3.

Длина дуги

С помощью команды DIMARC создается размер длины дуги, указывающий расстояние вдоль дуги или дугового сегмента полилинии (рис. 11.14). Чтобы отличать эти размеры от линейных и угловых, для размеров длины дуги по умолчанию отображается символ дуги. Команда вызывается из падающего меню Dimension -> Arc Length или щелчком на пиктограмме Arc Length на панели инструментов Dimension.

Рис. 11.14. Простановка размера длины дуги

Запросы команды DIMARC:

Select arc or polyline arc segment: – выбрать дугу или дуговой сегмент полилинии

Specify arc length dimension location, or [Mtext/Text/Angle/Partial/Leader]: – указать положение размера длины дуги или один из ключей

Dimension text = измеренное значение

Ключи команды DIMARC:

• Mtext – загрузка интерфейса мультитекста;

• Text – ввод размерного текста;

• Angle – ввод угла поворота размерного текста;

• Partial – режим указания положения первой и второй точки размера длины дуги;

• Leader – режим указания размера длины дуги с линией-выноской.

Символ дуги отображается над или перед размерным текстом. Настройка этого параметра осуществляется в Диспетчере размерных стилей или на палитре свойств объектов.

Выносные линии данного типа размера могут быть либо ортогональными, либо радиальными. При этом ортогональные выносные линии возможны только в случае, если прилежащий угол дуги меньше 90°.

Ординатные размеры

Ординатные размеры определяют расстояние по оси координат от базовой точки до образмериваемого объекта (например, до отверстия в детали). Применение таких размеров предохраняет от накапливающихся ошибок, поскольку положение объектов отмеряется от единой базовой точки.

Ординатный размер состоит из значения координаты x или y и выноски. Ординатный размер по оси X выражает расстояние от начала координат до объекта вдоль оси X, а ординатный размер по оси Y – соответственно вдоль оси Y. Если указана точка, AutoCAD автоматически определяет, по какой оси проставлять ординатный размер. Такой способ называется автоматическим нанесением ординатных размеров.

Текст ординатного размера располагается вдоль выноски независимо от ориентации текста, заданной текущим размерным стилем. Ключи команды позволяют изменять размерный текст и угол его наклона.

Выноска-отрезок или каждый сегмент выноски-ломаной отрисовывается перпендикулярно одной из осей координат, поэтому целесообразно включать ортогональный режим ORTHO.

Команда DIMORDINATE позволяет проставлять ординатные размеры. Она вызывается из падающего меню Dimension -> Ordinate или щелчком на пиктограмме Ordinate на панели инструментов Dimension.
