AutoCAD 2009 для студента. Самоучитель

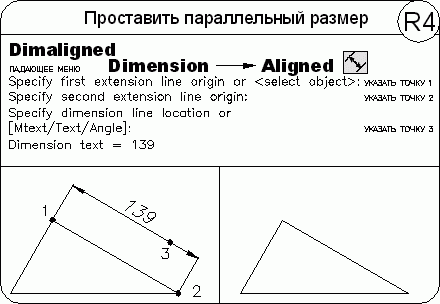

Запросы команды DIMORDINATE:

Specify feature location: – указать положение элемента

Specify leader endpoint or [Xdatum/Ydatum/Mtext/Text/Angle]: – указать конечную точку выноски или координату, которую необходимо изменить; как следствие, изменится ориентация выносок и размерного текста

Dimension text = измеренное значение

Ключи команды DIMORDINATE:

• Xdatum – режим указания координаты X;

• Ydatum – режим указания координаты Y;

• Mtext – загрузка интерфейса мультитекста;

• Text – ввод размерного текста;

• Angle – ввод угла поворота размерного текста.

Размер радиуса

Команда DIMRADIUS, позволяющая построить радиус окружности или дуги, вызывается из падающего меню Dimension -> Radius или щелчком на пиктограмме Radius на панели инструментов Dimension.

Запросы команды DIMRADIUS:

Select arc or circle: – выбрать дугу или круг

Dimension text = измеренное значение

Specify dimension line location or [Mtext/Text/Angle]: – указать положение размерной линии

По умолчанию при простановке радиуса текст начинается с символа R.

Тренинг-система

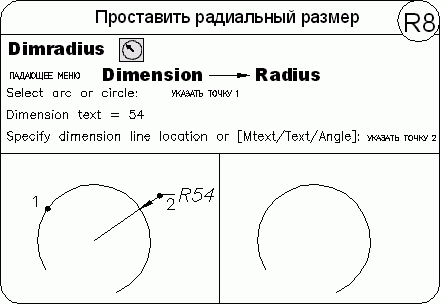

Выполните упражнение R8 из раздела 3.

Размер радиуса с изломом

Команда DIMJOGGED, позволяющая построить радиус окружности или дуги с изломом, вызывается из падающего меню Dimension -> Jogget или щелчком на пиктограмме Jogget на панели инструментов Dimension.

Размеры радиусов с изломом, или укороченные размеры радиуса, проставляются в том случае, если центр дуги или круга располагается за пределами листа и его истинное положение не может быть показано.

Запросы команды DIMJOGGED:

Select arc or circle: – выбрать дугу или круг

Specify center location override: – указать новое положение центра

Dimension text = измеренное значение

Specify dimension line location or [Mtext/Text/Angle]: – указать положение размерной линии

Specify jog location: – указать положение излома

Переопределением положения центра называется исходная точка размера, заданная в более удобном месте.

Размер диаметра

Команда DIMDIAMETER строит диаметр окружности или дуги. Команда вызывается из падающего меню Dimension -> Diameter или щелчком на пиктограмме Diameter на панели инструментов Dimension.

Запросы команды DIMDIAMETER:

Select arc or circle: – выбрать дугу или круг

Dimension text = измеренное значение

Specify dimension line location or [Mtext/Text/Angle]: – указать положение размерной линии

При простановке размера диаметра текст по умолчанию начинается со знака . Ключи команды позволяют изменять размерный текст и угол наклона размерного текста. Маркеры центра и осевые линии автоматически появляются в центре дуги или круга, если размер проставляется снаружи, и не наносятся, если размер проставляется внутри круга или дуги, а также в случае, когда маркеры центра отключены. Имеется возможность произвести принудительное размещение размерного текста и линии-выноски внутри круга или дуги.

Тренинг-система

Выполните упражнение R7 из раздела 3.

Угловые размеры

Команда DIMANGULAR позволяет проставить угловой размер. Она вызывается из падающего меню Dimension -> Angular или ооооощелчком на пиктограмме Angular на панели инструментов Dimension.

Запросы команды DIMANGULAR:

Select arc, circle, line, or <specify vertex>: – выбрать дугу, круг, отрезок

Select second line: – если первое указание было отрезком, следует указать второй отрезок, непараллельный первому

Specify dimension arc line location or [Mtext/Text/Angle]: – указать положение размерной дуги

Dimension text = измеренное значение

Если в ответ на первый запрос нажата клавиша Enter, то угловой размер строится по трем точкам.

При простановке углового размера текст по умолчанию завершается знаком градуса °. Ключи команды позволяют изменять размерный текст и угол его наклона.

Когда угол образован двумя непараллельными прямыми, размерная дуга стягивает угол между ними. Если в этом случае дуга не пересекается с обоими или с одним из образмериваемых отрезков, AutoCAD проводит одну или две выносные линии до пересечения с размерной дугой. Стягиваемый угол всегда меньше 180°.

Тренинг-система

Выполните упражнение R9 из раздела 3.

Быстрое нанесение размеров

Команда QDIM обеспечивает быстрое нанесение размеров. Она вызывается из падающего меню Dimension -> Quick Dimension или щелчком на пиктограмме Quick Dimension на панели инструментов Dimension.

Запросы команды QDIM:

Select geometry to dimension: – выбрать объекты для нанесения размеров

Select geometry to dimension: – выбрать объекты для нанесения размеров

Select geometry to dimension: – нажать клавишу Enter для завершения выбора объектов

Specify dimension line position, or [Continuous/Staggered/Baseline/Ordinate/Radius/Diameter/datumPoint/Edit/SeTtings]<Continuous>: – указать положение размерной линии

Команда QDIM запрашивает лишь указание контуров, на которые необходимо проставить размеры, и требует выбрать тип проставляемых размеров путем установки соответствующего ключа.

Тренинг-система

Выполните упражнение R10 из раздела 3.

Базовые размеры

Базовые размеры и размерные цепи представляют собой последовательность линейных размеров.

Базовые размеры – это последовательность размеров, отсчитываемых от одной базовой линии. У размерных цепей начало каждого размера совпадает с концом предыдущего. Перед построением базового размера или цепи на объекте должен быть проставлен хотя бы один линейный, ординатный или угловой размер.
