AutoCAD 2009 для студента. Самоучитель

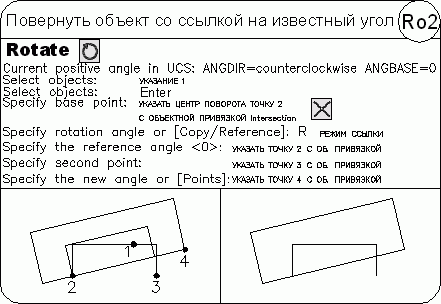

• Reference – используется для поворота относительно существующего угла.

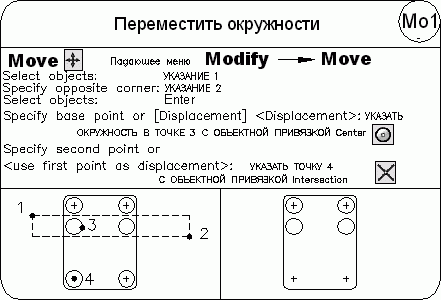

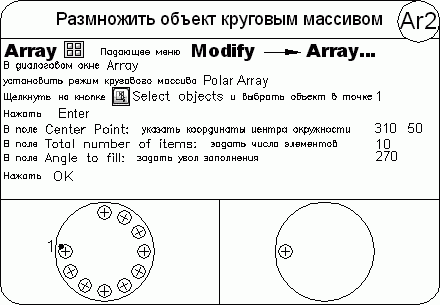

Тренинг-система

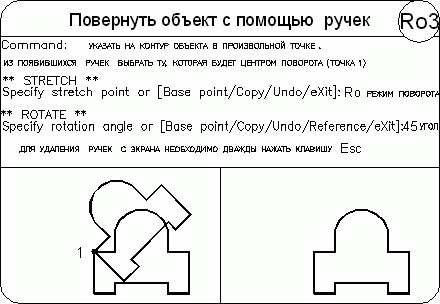

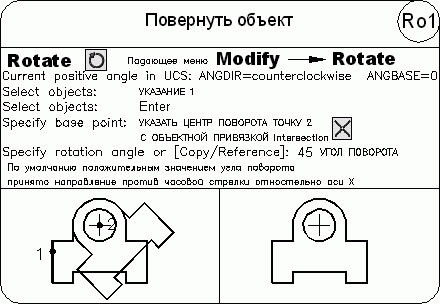

Выполните упражнения Ro1–Ro3 из раздела 4.

Масштабирование объектов

Команда SCALE осуществляет масштабирование объектов. Она вызывается из падающего меню Modify -> Scale или щелчком на пиктограмме Scale на панели инструментов Modify.

Запросы команды SCALE:

Select objects: – выбрать объекты

Select objects: – нажать клавишу Enter для завершения выбора объектов

Specify base point: – указать базовую точку

Specify scale factor or [Copy/Reference] <default>: – указать коэффициент масштабирования

При масштабировании объектов масштабные коэффициенты по осям X и Y одинаковы. Таким образом, можно делать объект больше или меньше, но нельзя изменять соотношение его размеров по этим осям. Масштабирование выполняется путем указания базовой точки и новой длины объекта, из которой выводится масштабный коэффициент для текущих единиц, или путем явного ввода коэффициента. Кроме того, коэффициент может определяться путем указания текущей длины и новой длины объекта.

При масштабировании с указанием масштабного коэффициента производится изменение размеров выбранного объекта во всех измерениях. Если масштабный коэффициент больше единицы, то объект увеличивается, а если меньше единицы – уменьшается.

Ключи команды SCALE:

• Copy – теперь в новой версии программы у команды SCALE имеется возможность копировать масштабируемый объект;

• Reference – применяется для определения коэффициента масштабирования с использованием размеров существующих объектов в качестве ссылок.

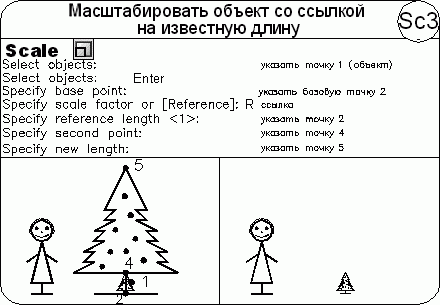

Один из наиболее эффективных вариантов использования ключа Reference – изменение масштаба всего рисунка. Если оказалось, что выбранные единицы рисунка не соответствуют заданным требованиям, то для выбора всех объектов на чертеже (например, при помощи рамки) можно воспользоваться командой SCALE, а затем, применяя ключ Reference, указать два конца объекта, требуемая длина которого известна, и ввести данную длину. При этом масштаб всех объектов на рисунке изменится соответствующим образом.

Тренинг-система

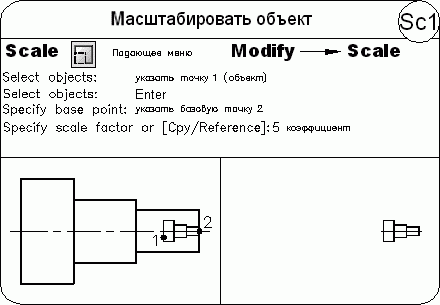

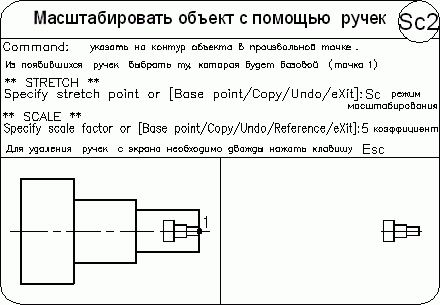

Выполните упражнения Sc1–Sc3 из раздела 4.

Растягивание объектов

Команда STRETCH осуществляет растягивание объектов, сохраняя при этом связь с остальными частями рисунка. Вызывается она из падающего меню Modify -> Stretch или щелчком на пиктограмме Stretch на панели инструментов Modify.

Запросы команды STRETCH:

Select objects to stretch by crossing-window or crossing-polygon… – выбор растягиваемых объектов секущей рамкой или секущим многоугольником

Select objects: – выбрать объекты

Select objects: – нажать клавишу Enter для завершения выбора объектов

Specify base point or [Displacement] <Displacement>: – указать базовую точку или перемещение

Specify second point or <use first point as displacement>: – указать вторую точку перемещения или считать перемещением первую точку

Ключ команды STRETCH:

• теперь для команды STRETCH существует параметр перемещения Displacement, с помощью которого определяется относительное расстояние и направление. Последнее введенное значение перемещения сохраняется.

Формирование набора объектов для этой команды должно производиться с ключом секущей рамки Crossing или Cpolygon. Любые объекты, полностью заключенные в рамку или многоугольник, перемещаются командой STRETCH точно так же, как командой MOVE. Отрезки, дуги и сегменты полилиний, пересекающие рамку, растягиваются только путем перемещения конечных точек, находящихся внутри ее: конечные точки за рамкой остаются неизменными. В дугах центральная точка и ее начальный и конечный углы регулируются таким образом, что стрелка дуги (расстояние от центральной точки хорды до дуги) поддерживается постоянной. Команда STRETCH не влияет на ширину полилиний, на информацию о сопряжениях и углах касания.

Вершины полос и фигур, находящиеся внутри рамки, также перемещаются, в то время как вершины за пределами рамки остаются на месте. Другие примитивы перемещаются или остаются на месте в зависимости от того, находится ли определяющая их точка внутри рамки. Определяющими точками являются центр круга, точка вставки формы или блока (если точка вставки блока перемещается командой STRETCH, то перемещаются и все его атрибуты), крайняя левая точка базовой линии для текста и для определения атрибута – независимо от типа выравнивания, использованного при вычерчивании элемента.

Если команда STRETCH вызывается при действующем предварительном наборе, то для рассмотрения определяющих точек, подпадающих под действие команды, используются только примитивы, выбранные с помощью обычной или секущей рамки.

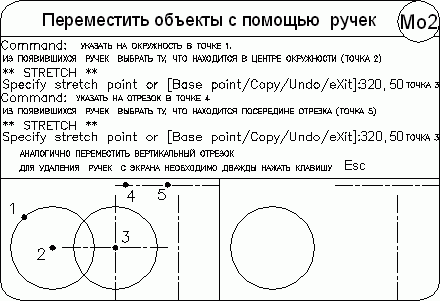

Тренинг-система

Выполните упражнения St1–St3 из раздела 4.

Увеличение объектов

Команда LENGTHEN, которая осуществляет увеличение объектов, вызывается из падающего меню Modify -> Lengthen.

Действие команды LENGTHEN не распространяется на замкнутые объекты.

Запросы команды LENGTHEN:

Select an object or [DElta/Percent/Total/DYnamic]: – выбрать объект или один из ключей

Current length: – текущая длина

Ключи команды LENGTHEN:

• Delta – изменение длины объекта на заданную величину со стороны, ближней к точке указания. Ключ Delta также изменяет угол дуги на заданную величину со стороны выбранной конечной точки дуги. При задании положительного значения дуга удлиняется, а при задании отрицательного значения – укорачивается;

• Percent – задание длины объекта в процентном отношении относительно исходной;

• Total – задание длины объекта или угла дуги равными абсолютной величине, отсчитываемой от фиксированного конца объекта. Ключ Total также устанавливает для внутреннего угла выбранной дуги значение заданного полного угла;

• Dynamic – включение режима динамического задания длины. Длина выбранного объекта изменяется путем динамического перемещения одной из его конечных точек, а другой конец объекта остается фиксированным.
