AutoCAD 2009 для студента. Самоучитель
Шрифт:
Команда DIMBASELINE позволяет создавать базовые размеры. Вызывается она из падающего меню Dimension -> Baseline или щелчком на пиктограмме Baseline на панели инструментов Dimension.
Запросы команды DIMBASELINE:
Specify a second extension line origin or [Undo/Select] <Select>: – указать начало второй выносной линии
Dimension text = измеренное значение
Specify a second extension line origin or [Undo/Select] <Select>: – указать начало следующей выносной линии
Dimension text = измеренное значение
Specify a second extension line origin or [Undo/Select] <Select>: –
Dimension text = измеренное значение
Specify a second extension line origin or [Undo/Select] <Select>: – нажать клавишу Enter для окончания простановки размеров
Select base dimension: – нажать клавишу Enter для завершения работы команды
Если предыдущий размер не был линейным или если в ответ на первый запрос была нажата клавиша Enter, то предлагается выбрать линейный размер, который будет использоваться в качестве базового. При этом выдается следующий запрос:
Select base dimension: – выберите исходный размер
Далее следуют стандартные запросы команды DIMBASELINE.
Тренинг-система

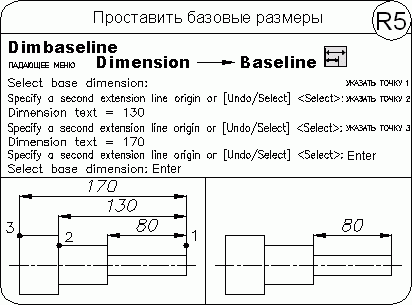

Выполните упражнение R5 из раздела 3.
Размерная цепь
Команда DIMCONTINUE позволяет создавать последовательную размерную цепь. Команда вызывается из падающего меню Dimension -> Continue или щелчком на пиктограмме Continue на панели инструментов Dimension.
Запросы команды DIMCONTINUE:
Specify a second extension line origin or [Undo/Select] <Select>: – указать начало второй выносной линии
Dimension text = измеренное значение
Specify a second extension line origin or [Undo/Select] <Select>: – указать начало следующей выносной линии
Dimension text = измеренное значение
Specify a second extension line origin or [Undo/Select] <Select>: – указать начало следующей выносной линии
Dimension text = измеренное значение
Specify a second extension line origin or [Undo/Select] <Select>: – указать начало следующей выносной линии или нажать клавишу Enter
Select continued dimension: – выбрать исходный размер или нажать клавишу Enter для завершения команды
Если предыдущий размер не был линейным или если в ответ на первый запрос была нажата клавиша Enter, то предлагается выбрать линейный размер, который будет использован для продолжения. При этом выдается следующий запрос:
Select continued dimension: – выбрать исходный размер
Далее следуют стандартные запросы команды DIMCONTINUE.
Тренинг-система

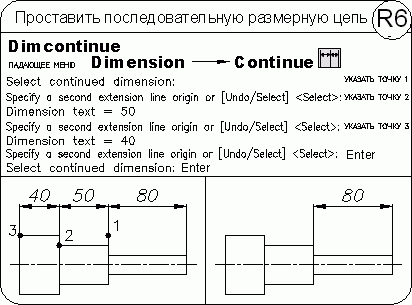

Выполните упражнение R6 из раздела 3.
Выноски и пояснительные надписи
Команда MLEADER, предназначенная для построения выноски, вызывается из падающего меню Dimension -> Multileader.
Запросы команды QLEADER:
Specify leader arrowhead location or [leader Landing first/Content first/Options] <Options>: – указать первую точку выноски
Specify leader landing location: – указать следующую точку выноски, а затем ввести текст
Выноской называется линия, соединяющая на рисунке пояснительную надпись с объектом, к которому она относится. Выноски и пояснительные надписи ассоциативны, то есть при редактировании одного из этих объектов соответственно изменяется и другой.
Выноску можно начать от любой точки и от любого объекта рисунка. Все свойства выноски, ее цвет, вес линии, масштаб, тип стрелки, размер и пр.
определяются установкой текущего размерного стиля для первой размерной стрелки.Для связи пояснительной надписи и выноски применяется короткий отрезок, который называется полкой. Полки ставятся в случае, если отклонение от горизонтального положения превышает 15°. Для точного указания начальной точки выноски следует использовать объектную привязку.
Пояснительные надписи могут представлять собой многострочные тексты, рамки допусков формы и расположения поверхностей или вхождения блоков. Они либо строятся с нуля, либо копируются из уже существующих пояснений.
Тексты пояснительных надписей вводятся в диалоговом окне Text Formatting.
Параметры пояснения, линии-выноски и стрелки, а также способ расположения текста относительно выноски можно задать в диалоговом окне Multileader Style Manager (рис. 11.15), которое загружается командой MLEADERSTYLE из падающего меню Format -> Multileader Style или щелчком на пиктограмме Multileader Style на панели инструментов Styles или Multileader.
Рис. 11.15. Диалоговое окно описания стиля линии-выноски
Для создания нового стиля следует, щелкнув на кнопке New…, загрузить диалоговое окно Create New Multileader Style, в котором указывается имя создаваемого стиля и его прототип.
Затем загружается диалоговое окно Modify Multileader Style, в котором на вкладке Leader Format настраиваются параметры нового стиля.
Тренинг-система
Выполните упражнение R11 из раздела 3.
Допуски формы и расположения
Допуски формы и расположения проставляются в прямоугольных рамках и показывают отклонения формы, контура, ориентации и расположения элементов чертежа. Допуски формы подразделяются на допуски прямолинейности, плоскостности, округлости, цилиндричности и профиля продольного сечения.
Команда TOLERANCE, предназначенная для формирования допусков формы и расположения, вызывается из падающего меню Dimension -> Tolerance… или щелчком на пиктограмме Tolerance… на панели инструментов Dimension.
Команда TOLERANCE загружает диалоговое окно Geometric Tolerance, предназначенное для определения параметров допусков формы и расположения.
Маркер центра
Маркер центра имеет вид крестика для обозначения центра круга или дуги.
Команда DIMCENTER обеспечивает простановку маркера центра круга или дуги и вызывается из падающего меню Dimension -> Center Mark или щелчком на пиктограмме Center Mark на панели инструментов Dimension.
Запросы команды DIMCENTER:
Select arc or circle: – выбрать дугу или круг
Размер и видимость маркера центра устанавливаются в диалоговом окне управления размерными стилями Dimension Style Manager.
Размер маркера центра равен расстоянию от центра круга или дуги до конца маркера центра.
Редактирование размера
Команда DIMEDIT обеспечивает редактирование размера и вызывается щелчком на пиктограмме Dimension Edit на панели инструментов Dimension.
