AutoCAD 2009 для студента. Самоучитель

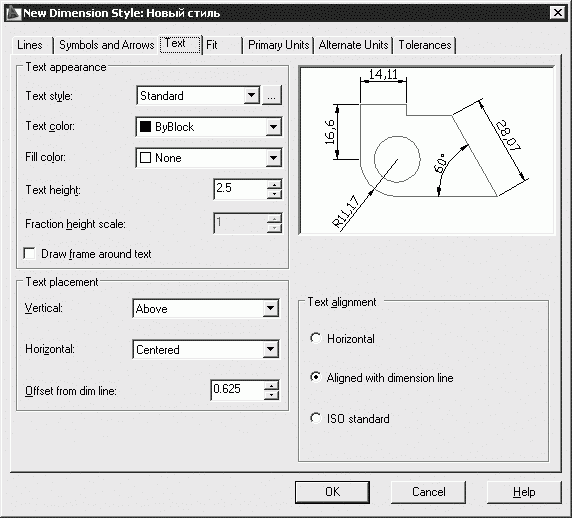

· в области Text appearance определяются свойства текста;

· в области Text placement определяется размещение текста относительно размерных и выносных линий, а также образмериваемого объекта;

· в области Text alignment определяется ориентация текста.

Рис. 11.19. Диалоговое окно определения параметров размерного стиля, вкладка управления размерным текстом

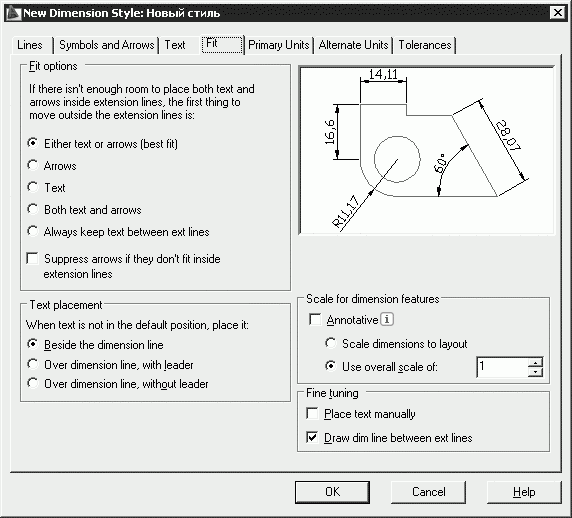

• Вкладка Fit позволяет установить правила взаимного расположения размерных, выносных линий и текста (рис. 11.20). Здесь же задается глобальный масштаб для размеров:

· в области Fit options можно определить, как располагаются текст и стрелки при недостатке места между выносными линиями;

· область Text placement предназначена для установки правил перемещения размерного текста, если текст был помещен программой или вручную за пределы выносных линий;

· в области Scale for dimension features настраиваются параметры масштабов размерных элементов;

· в области Fine tuning управляют подгонкой размерных элементов.

Рис. 11.20. Диалоговое окно определения параметров размерного стиля, вкладка размещения

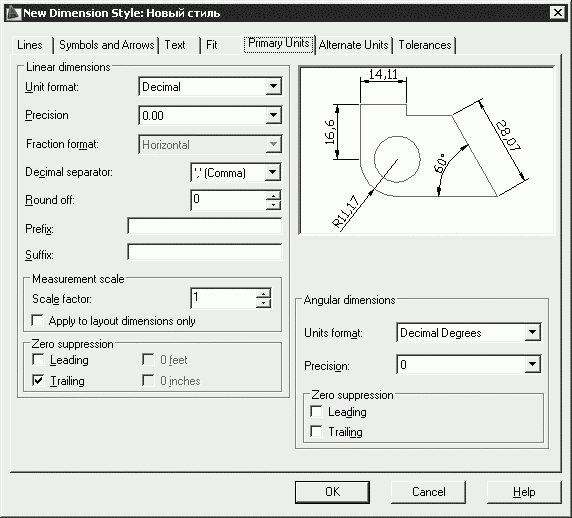

• Вкладка Primary Units позволяет определить формат и точность основных линейных и угловых единиц, вид измеренных значений размеров (рис. 11.21):

· в области Linear dimensions задается формат для цепей, линейных, параллельных, ординатных и неугловых базовых размеров;

· в области Measurement scale производятся настройки масштаба измерений;

· в области Zero suppression устанавливается подавление нулей;

· в области Angular dimensions устанавливаются параметры угловых размеров;

· в области Zero suppression устанавливается подавление нулей.

Рис. 11.21. Диалоговое окно определения параметров размерного стиля, вкладка определения основных единиц

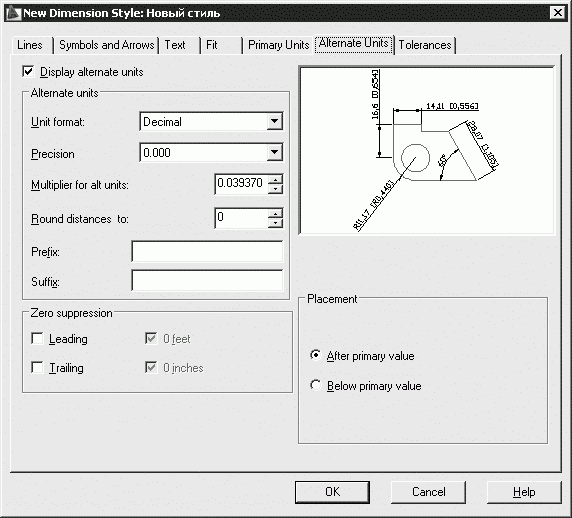

• Вкладка Alternate Units позволяет определить формат и точность альтернативных единиц, которые используются для обозначения величин размеров в дополнительной системе единиц (рис. 11.22). Обычно с их помощью проставляются значения размеров в метрических единицах, если рисунок выполнен в британской системе, и наоборот. Величина размера в альтернативных единицах наносится в квадратных скобках [] непосредственно после размерного текста в основных единицах. Для нанесения в размерах альтернативных единиц следует установить флажок Display alternate units:

· в области Alternate units устанавливается формат единиц, точность, коэффициент пересчета, округление длин, префикс, суффикс;

· в области Zero suppression устанавливается подавление нулей;

· в области Placement настраивается размещение альтернативных единиц.

Рис. 11.22. Диалоговое окно определения параметров размерного стиля, вкладка определения альтернативных единиц

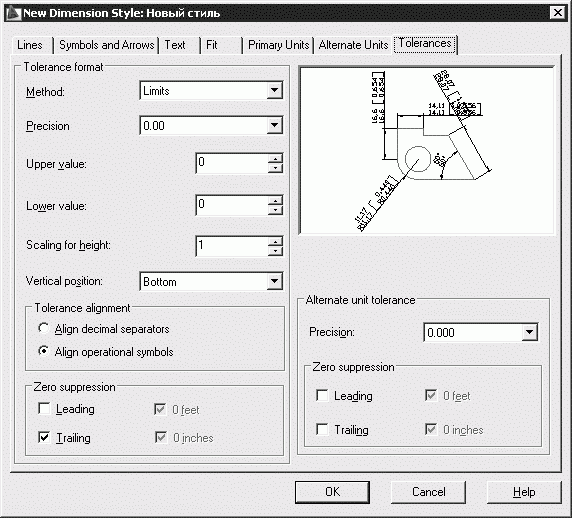

• Вкладка Tolerances управляет параметрами формата и точности простановки допусков, показывающих пределы, в которых может варьироваться размер (рис. 11.23):

· в области Tolerance format настраиваются параметры нанесения допусков;

· в области Alternate unit tolerance устанавливаются допуски для альтернативных единиц;

· в области Zero suppression устанавливается подавление нулей.

Рис. 11.23. Диалоговое окно определения параметров размерного стиля, вкладка простановки допусков

Тренинг-система

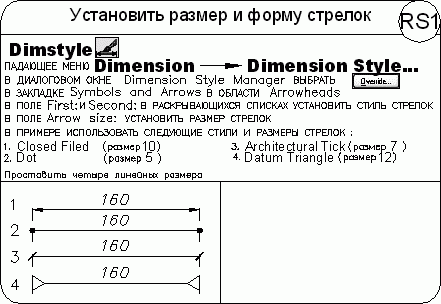

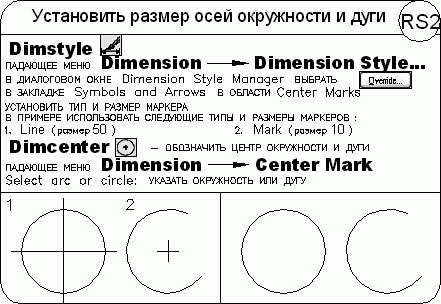

Выполните упражнения RS1–RS6 и тест 4 из раздела 3.

Глава 12 Редактирование чертежей

Выбор объектов

Большинство команд редактирования AutoCAD требует предварительного указания объектов для работы с ними. Выбранные объекты – один или несколько – называются набором. Он может, например, включать в себя все объекты определенного цвета или объекты, расположенные на определенном слое. Такой набор можно создать как до, так и после вызова команды редактирования. С одним и тем же набором допустимо производить несколько операций редактирования.

После того как вызвана одна из команд редактирования, AutoCAD предлагает выбрать объекты. В командной строке появляется запрос:

Select objects: – выбрать объекты

При этом перекрестье указателя мыши заменяется прицелом выбора. Выбор отдельных объектов производится с помощью мыши или одним из способов, которые описаны ниже в этом разделе.

При формировании набора можно выбрать последний созданный объект, текущий набор объектов, а также все объекты рисунка. Имеется возможность добавлять объекты в набор и удалять их оттуда. Различные объекты могут заноситься в набор разными способами. Например, для выбора всех объектов области рисунка, кроме нескольких, нужно сначала выделить все объекты, а затем удалить из набора те, которые не предназначены для редактирования.

Способы и ключи выбора объектов:

• Add – включает режим добавления для пополнения существующего набора. Это начальный режим, устанавливаемый для выбора объектов;

• ALL – позволяет выбрать все примитивы, в том числе те, которые расположены на отключенных, заблокированных и замороженных слоях;

• Crossing – секущая рамка выделяет все объекты, которые находятся внутри или пересекают контур рамки. По умолчанию в ответ на запрос Select objects: можно указать первый угол рамки, а затем второй в направлении справа налево. Для того чтобы объект можно было выбрать, он должен быть хотя бы частично видимым;

• Last – выбирает последний нарисованный объект, видимый на экране;

• Remove – устанавливает режим удаления указанных объектов из набора;

• Undo – отменяет (удаляет) последний добавленный в набор объект;

• Window – выбирает объекты, которые целиком попадают в рамку. По умолчанию в ответ на запрос Select objects: можно указать первый угол рамки, а затем второй угол по диагонали от первого в направлении слева направо.

Очень трудно выбирать объекты, которые лежат близко или непосредственно друг на друге. Для этой цели удобнее пользоваться мышью, одновременно удерживая нажатой клавишу Ctrl: в результате включается режим циклического перебора, когда по щелчку кнопки мыши объекты выбираются один за другим, до тех пор пока не будет выделен требуемый.

Редактирование с помощью ручек

Выбранными объектами можно манипулировать с помощью ручек – маленьких квадратиков, которые высвечиваются в определяющих точках выбранных объектов (рис. 12.1).
