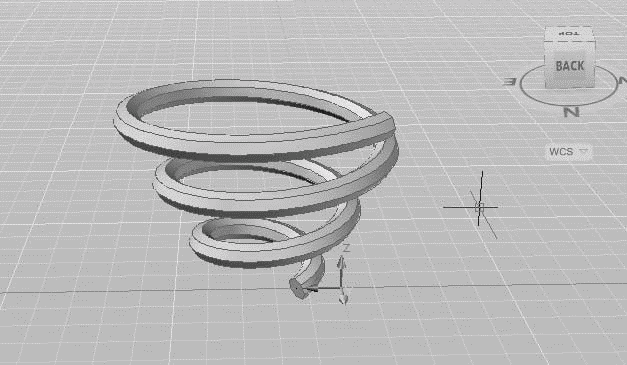

• Alignment – выравнивание. Определяет, будет ли профиль выровнен по нормали к касательной траектории сдвига;
• Base point – указание базовой точки для объектов, подлежащих сдвигу. Если указанная точка не лежит в плоскости выбранных объектов, она проецируется на эту плоскость;
• Scale – указание масштабного коэффициента для операции сдвига. Объекты, сдвигаемые из начальной точки траектории в конечную, масштабируются как единый объект;
• Twist – указание угла закручивания для объектов, подлежащих сдвигу. Угол закручивания определяет вращение вдоль всей длины траектории сдвига.
Операция сдвига отличается от операции выдавливания тем, что при
При сдвиге вдоль замкнутой кривой получается тело, а при разомкнутой – поверхность.
Для построения тела сдвига можно использовать следующие объекты: отрезок, дугу, эллиптическую дугу, двумерную полилинию, двумерный сплайн, окружность, эллипс, плоскую трехмерную грань, двумерное тело, полосу, область, плоскую поверхность, плоские грани тела.
В качестве траектории используются следующие объекты: отрезок, дуга, эллиптическая дуга, двумерная полилиния, двумерный сплайн, окружность, эллипс, трехмерный сплайн, трехмерная полилиния, спираль, кромки тела или поверхности.
Тело, созданное с помощью сечения
Команда LOFT позволяет создавать новые тела или поверхности, задавая ряд поперечных сечений. Команда вызывается из падающего меню Draw -> Modeling -> Loft или щелчком на пиктограмме Loft на панели инструментов Modeling.
При построении тела или поверхности с помощью команды LOFT, следует указать как минимум два поперечных сечения, которые определят форму результирующего объекта.
Запросы команды LOFT:
Select cross-sections in lofting order: – выбрать поперечные сечения в восходящем порядке
Select cross-sections in lofting order: – нажать клавишу Enter для завершения выбора объектов
Enter an option [Guides/Path/Cross-sections only] <Cross-sections only>: – ввести один из ключей
Ключи команды LOFT:
• Guides – задает направляющие кривые, которые управляют формой создаваемого объекта путем добавления информации каркаса к объекту. Для получения корректного результата каждая направляющая кривая должна пересекать каждое поперечное сечение, начинаться на первом поперечном сечении, завершаться на последнем поперечном сечении;
• Path – задает одиночную траекторию для создаваемого по сечениям объекта, при этом траектория должна пересекать все плоскости поперечных сечений;
• Cross-sections only – только поперечные сечения.
Диалоговое окно Loft Settings позволяет определить настройки сечений.
• В области Surface control at cross sections настраиваются параметры управления поверхностью в поперечных сечениях.
• Preview changes – применяет текущие настройки к получаемой по сечениям поверхности или телу и отображает предварительный вид изменений в области чертежа.
В качестве поперечного сечения можно использовать: отрезки, дуги, эллиптические дуги, двумерные полилинии, двумерные сплайны, окружности, эллипсы, точки (только для первого и последнего поперечного сечения).
В качестве траектории сечения можно использовать: линию, дугу, эллиптическую дугу, сплайн, спираль, окружность, эллипс, двумерные полилинии и трехмерные полилинии.
Направляющим объектом может служить: линия, дуга, эллиптическая дуга, двумерный или трехмерный сплайн, двумерная или
трехмерная полилиния.Вытянутое тело
Команда PRESSPULL позволяет сжимать или растягивать ограниченные области. Команда вызывается щелчком на пиктограмме Presspull (CTRL+ALT) на панели инструментов Modeling.
Запрос команды PRESSPULL:
Click inside bounded areas to press or pull. – щелкнуть кнопкой мыши в области контура для вытягивания
Допускается сжимать или растягивать ограниченные области следующих типов:
• области, доступные для штриховки методом выбора точек;
• области, замыкаемые пересечением компланарных линейных объектов, включая кромки и геометрические объекты в блоках;
• замкнутые полилинии, области, трехмерные грани и двумерные тела, состоящие из компланарных вершин;
• области, создаваемые геометрией, включая ребра на гранях, вычерчиваемой компланарно любой грани трехмерного тела.
Объединение объектов
Команды, предназначенные для формирования сложных объектов, вызываются из падающего меню Modify -> Solid Editing или с плавающей панели инструментов Solid Editing.
Команда UNION предназначена для объединения объектов и создает сложный объект, который занимает суммарный объем всех его составляющих (рис. 16.14). Команда позволяет создавать новые составные тела или области из нескольких существующих тел или областей, в том числе не имеющих общего объема или площади (то есть непересекающихся). Команда вызывается из падающего меню Modify -> Solid Editing -> Union или щелчком на пиктограмме Union на панели инструментов Solid Editing.
Рис. 16.14. Твердотельные объекты, полученные объединением
Запросы команды UNION:
Select objects: – выбрать объекты
Select objects: – выбрать объекты
Select objects: – нажать клавишу Enter для завершения работы команды
Тренинг-система
Выполните упражнение Uni1 из раздела 5.
Вычитание объектов
Команда SUBTRACT обеспечивает вычитание одного объекта из другого (рис. 16.15). Таким образом команда позволяет сформировать новое составное тело или область. Области создаются путем вычитания площади одного набора областей или двумерных примитивов из площади другого набора. Тела создаются путем вычитания одного набора объемных тел из другого подобного набора. Команду можно вызвать из падающего меню Modify -> Solid Editing -> Subtract или щелчком на пиктограмме Subtract на панели инструментов Solid Editing.
