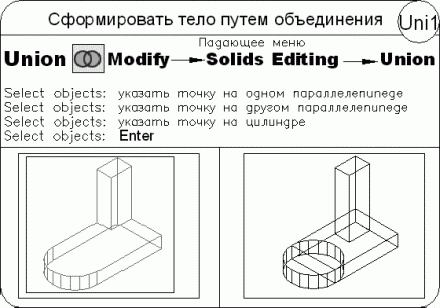

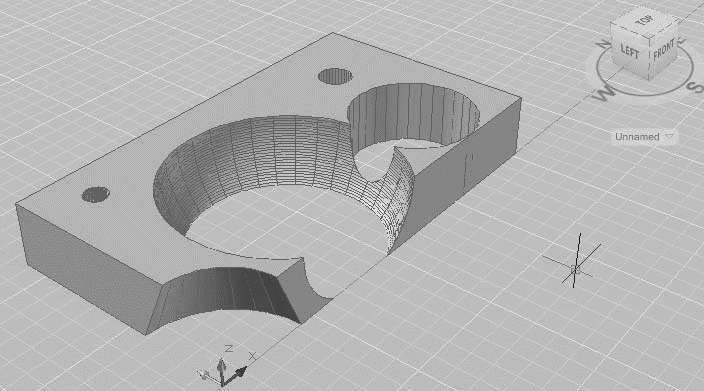

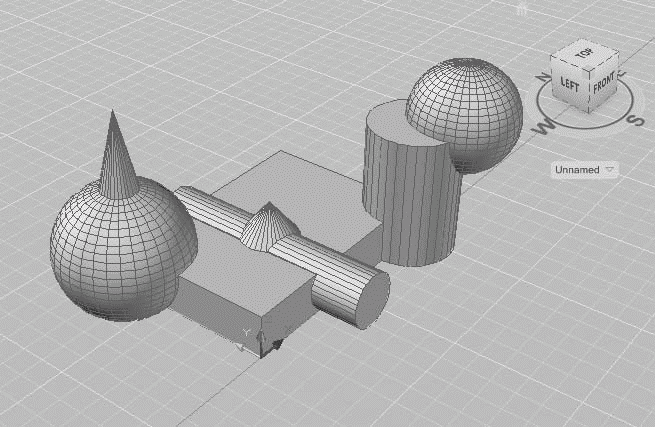

Рис. 16.15. Твердотельные объекты, полученные вычитанием

Запросы команды SUBTRACT:

Select solids and regions to subtract from . . – выбрать тела и области, из которых будет выполняться вычитание

Select objects:

Select objects: – нажать клавишу Enter для завершения выбора объектов

Select solids and regions to subtract .. – выбрать тела или области для вычитания

Select objects:

Select objects: – нажать клавишу Enter для завершения работы команды

Тренинг-система

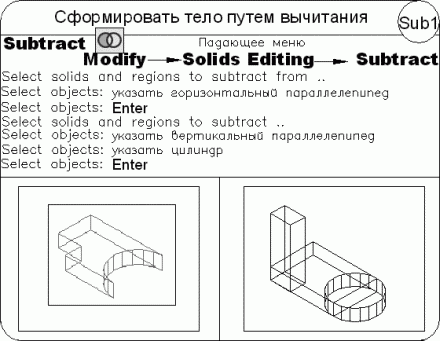

Выполните упражнение Sub1 из раздела 5.

Пересечение объектов

Команда INTERSECT позволяет при пересечении нескольких существующих объектов создать новые составные тела и области (рис. 16.16). Созданное сложное тело занимает объем, общий для двух или более пересекающихся тел, при этом непересекающиеся части объемов из рисунка удаляются. Команда вызывается из падающего меню Modify -> Solid Editing -> Intersect или щелчком на пиктограмме Intersect на панели инструментов Solid Editing.

Рис. 16.16. Твердотельный объект, полученный путем пересечения

Запросы команды INTERSECT:

Select objects: – выбрать объекты

Select objects: – выбрать объекты

Select objects: – нажать клавишу Enter для завершения работы команды

Тренинг-система

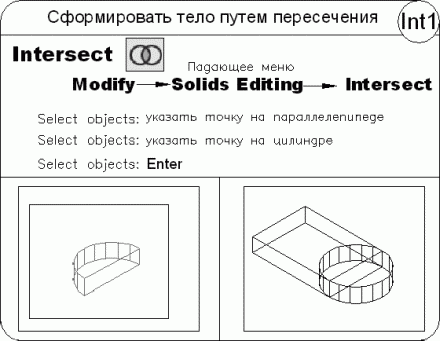

Выполните упражнения Int1 и Int2 из раздела 5.

Глава 17 Редактирование трехмерных объектов

Команды редактирования в двумерном пространстве, например команды переноса MOVE, копирования COPY, поворота ROTATE, зеркального отображения MIRROR и размножения массивом ARRAY, могут использоваться и в трехмерном пространстве. Кроме того, существуют команды редактирования, применяемые только в трехмерном пространстве, как-то: команды поворота, создания массива объектов, зеркального отображения, снятия фаски, скругления.

Команды редактирования трехмерных объектов запускаются из падающего меню Modify -> 3D Operations или с плавающей панели инструментов Modeling (рис. 17.1).

Рис. 17.1. Инструменты для редактирования трехмерных объектов

Перенос

Команда 3DMOVE перемещает объекты на указанное расстояние в заданном направлении, при этом отображает инструмент ручки перемещения в трехмерном виде. Вызывается команда из падающего меню Modify -> 3D Operations -> 3D Move или щелчком на пиктограмме 3D Move на панели инструментов Modeling.

Запросы команды 3DMOVE:

Select objects: – выбрать объекты для переноса

Select objects: – нажать клавишу Enter для завершения выбора объектов

Specify base point or [Displacement] <Displacement>: – указать базовую точку

Specify second point or <use first point as displacement>: – указать вторую точку или считать перемещением первую точку

Инструмент ручки перемещения отображается в заданной базовой точке. Для ограничения движения перемещением по осям необходимо нажать ручку оси.

Поворот вокруг оси

В двумерном пространстве команда ROTATE производит поворот объекта вокруг указанной точки; при этом направление поворота определяется текущей ПСК. При работе в трехмерном пространстве объект поворачивается вокруг оси. Ось может определяться указанием двух точек, объекта, одной из осей координат (Х, Y или Z) или текущего направления взгляда. Для поворота трехмерных объектов можно использовать как команду ROTATE, так и ее трехмерный аналог.

Команда 3DROTATE вращает объекты вокруг базовой точки, при этом на трехмерном виде отображает ручку поворота. Вызывается команда из падающего меню Modify -> 3D Operations -> 3D Rotate или щелчком на пиктограмме 3D Rotate на панели инструментов Modeling.

Запросы команды 3DROTATE:

Current positive angle in UCS: ANGDIR=counterclockwise ANGBASE=0 – текущие установки отсчета углов в ПСК

Select objects: – выбрать объекты для поворота

Select objects: – нажать клавишу Enter для окончания выбора объектов

Specify base point: – указать базовую точку

Pick a rotation axis: – указать ось вращения

Specify angle start point: – указать точку на первом луче угла

Specify angle end point: – указать точку на втором луче угла

Команда ROTATE3D осуществляет поворот объектов в трехмерном пространстве вокруг заданной оси.

Запросы команды ROTATE3D:

Current positive angle: ANGDIR=counterclockwise ANGBASE=0 – текущие установки отсчета углов

Select objects: – выбрать объекты

Select objects: – нажать клавишу Enter для окончания выбора объектов

Specify first point on axis or defi ne axis by [Object/Last/View/Xaxis/Yaxis/Zaxis/2points]: – указать первую точку оси

Specify second point on axis: – указать вторую точку оси

Specify rotation angle or [Reference]: – указать угол поворота

Ключи команды ROTATE3D:

• Object – поворот вокруг выбранного объекта. Такими объектами могут быть отрезок, окружность, дуга или сегмент двумерной полилинии;

• Last – поворот вокруг оси, использовавшейся в предыдущей команде поворота;

• View – поворот вокруг оси, выровненной вдоль направления вида текущего видового экрана и проходящей через заданную точку;

• Xaxis, Yaxis, Zaxis – поворот вокруг оси, выровненной соответственно вдоль направления оси X, Y или Z и проходящей через заданную точку;

• 2point – поворот вокруг оси, проходящей через две заданные точки.

Тренинг-система

Выполните упражнение Rot1 из раздела 5.

Выравнивание объектов

Команда ALIGN осуществляет выравнивание объектов относительно других объектов в двумерном и трехмерном пространстве. Вызывается команда из падающего меню Modify -> 3D Operations -> Align.
