боекомплект 8 ПАУР, 16 ПАУР '*
Артиллерийский комплекс:
количество АУ х стволов (тип АУ) 2х 1- 127/38 (Мк 30)
боекомплект 340 выстрелов
СУ.Мк 56 GFCS с РЛС Мк 35
Противолодочное:
количество ТА х труб (тип ТА).4 х 1 - 324-мм (Мк 32 мод. 5)
боекомплект.14 торпед (Мк 46 мод.5)
СУ противолодочным оружием Мк 114 мод.8 Мк 114 мод 11 ''*
Авиоццонное:
количество х тип вертолетов. 1 х «Super Lynx» SAH-11
оборудование ВПП. светотехническое
тип ангара палубный
Радиоэлектронное:
комплексная система связи
и управленияSATCOM
РАС обнаружения ВЦ. SPS-40D
РАС обнаружения НЦ.SPS-10C
РАС навигационная. LN66
средства
пассивные средства РЭП
(количество ПУ х направляющих). RBOC Мк 33 (2 х 6-112-мм)
ГАС с подкильной антенной.. SQS-26AXR 2*, SQS-26B '''*
система противоторпедной защиты.Т-Мк 6 «Fanfare»
'* На Parana и Para -с системой автоматической перезарядки ПУ. 2
''* На Paraiba и Регnambuco
'''* На Parana и Para.
1 Провизионные кладовые

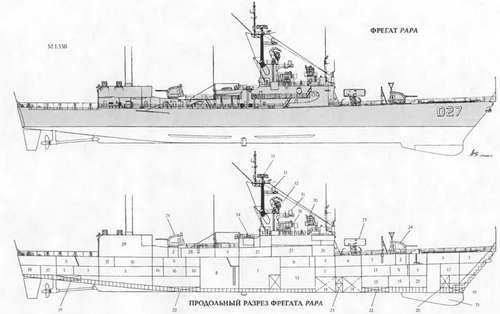

2 Подбашенное отделение 127-мм артустановки
3. Кубрики личного состава
4, Выгородка механизмов обслуживания ПУ н погреба ПЛРК ASROC
5, Санузел и умывальные
6. Выгородки рефрижераторных машин и кондиционеров 7 Котельное отделение
8. Машинное отделение
9. Погреба 127-мм патронов
10. Каюткомпания
11. Камбуз
12. Цепной ящик
13. Выгородки операторов ГАС.
14. Топливные танки
15. Отделение вспомогательных механизмов
16. Кладовые ЗИП и мастерские
17. Кладовые мокрой провизии и холодильники
18. Румпельное отделение
19. Дифферентные цистерны
20. Цистерны пресной воды
21. Выгородка гирокомпасов
22. Балластные цистерны
23. Масляные цистерны
24. 127-мм АУ
25. ПУ ПАРК ASROC
26. Погреб для хранения ПЛУР
27. Каюты офицеров
28. Лазарет
29. Ангар и мастерские по обслуживанию вертолета
30. Пост управления огнем Мк 35 31 АП системы "Loral Hycor"
32. АП РЛС SPS-40B
33. АП РЛС SPS-10C
34. ПУ НУРС Мк 33 RBOC-6
35. Обтекатель ГАС SQS-26

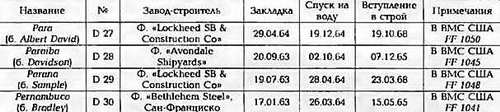

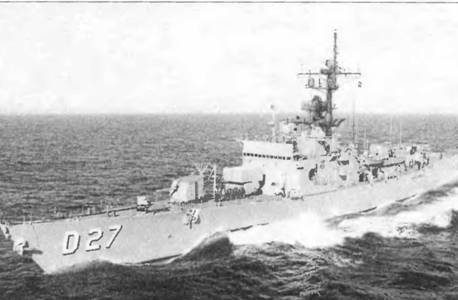

Первые три корабля были переданы Бразилии 15 апреля 1989 г. в аренду на пять лет с условием возврата по первому требованию США. Четвертый фрегат вошел в состав ВМС Бразилии 13 декабря 1989 г. Спустя пять лет (в середине 1994 г.) правительство США приняло решение о продаже этих кораблей Бразилии. Они относятся к многоцелевым фрегатам ВМС США (тип Garcia), строившимся в период с 1963 по 1968 гг. В американском флоте корабли данного типа предназначались для эскортирования конвоев в океане и борьбы с подводными лодками (в первую очередь с советскими АПЛ). Кроме того, они могли наносить удары по береговым объектам и оказывать огневую поддержку десантам. В ВМС Бразилии данные корабли решают те же задачи, что и в ВМС США, но классифицируются как эсминцы. Корпус корабля стальной, гладкопалубный, имеющий в оконечностях двойное дно. Набор смешанный, с усиленными продольными связями. Водонепроницаемые переборки (доходящие до верхней палубы) делят корпус на 13 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. В качестве системы стабилизации используются скуловые кили и неубирающиеся управляемые бортовые рули. Первые корабли ВМС США, на которых были установлены котлы с турбо-наддувом. ТНА состоит из работающей на котельных газах ГТУ мощностью 3 000 л.с. и 11-ступенчатого воздушного компрессора. На малом ходу компрессор работает от небольшой паровой турбины (61 кг/см2; 384°С) Котельная установка может работать на дизельном топливе и авиационном керосине. Она оборудована автоматической системой управления подачи топлива, воды и воздуха. Управление всей силовой установкой дистанционное. Оба котла располагаются в одном отсеке, разделенном
по ДП корабля водонепроницаемой переборкой. Позади КО находится МО.Надстройки выполнены из легких сплавов. Имеются системы подвода воздуха к лопастям ГВ и на корпус в районах шумящих отсеков (MASKER).
ВЕНЕСУЭЛА
Главными задачами ВМС Венесуэлы являются защита шельфа и нефтепромыслов. Они решаются главным образом подводными лодками и фрегатами. Последние являются самыми крупными кораблями флота страны. По мнению его руководства, шесть фрегатов типа Lupo покрывают потребности ВМС. В ближайшее время постройка фрегатов не планируется.

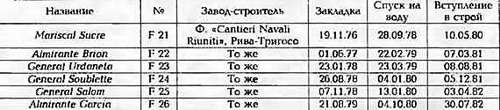

Тип Mariscal Sucre (мод. Lupo) - 6 единиц

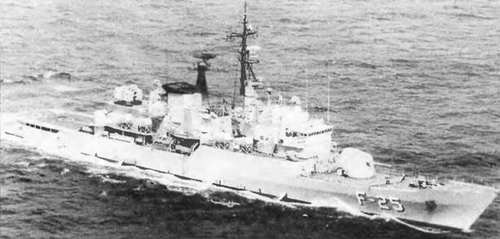

ФРЕГАТ GENERAL SALOM
ФРЕГАТ MARISCAL SUCRO
Водоизмещение, т:
стандартное 2 208
полное. 2 520
1. 127-мм АУ
2. Обтекатель ГАС EDO 6ЮЕ
3 ПУ НУ PC системы SCLAR
4 АП РЛС RTN - 10 ХР
5. АП станции РТР SLR-4
6. АП навигационный РЛС 3RM 20
7. АП РЛС SPQ-2F
8. АП системы NS 9003/9005
9. ПУ ПКРК "Otomat"
10. 324-мм ТА
11. АП РЛС RAN-10S
12. АП РЛС RTN-20X
13. ПУ ЗРЛ "Albatros"
14. 40-мм АУ
Главные размерения, м:
длина наибольшая. 113,2
ширина наибольшая 11,3
осадка при полном водоизмещении. 3,7
Главная энергетическая установка:
тип. дизель-газотурбинная,
только с раздельной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с.2 х LM 2500 - 50 000
количество х тип ДД -
– суммарная мощность, л.с.2 х GMT BL 230.20 М-8 000
количество гребных винтов. 2 ВРШ
Скорость хода, уз:
наибольшая 35
под дизелями 19
Дальность плавания ходом 15 уз, мили 5 000
Экипаж, чел. (в том числе офицеров) 185 (20)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса «Otomat» Mk 2
количество ПУ х направляющих (тип ПУ) 8 х 1 (КТ)
боекомплект.8 ПКР
Зенитный ракетный комплекс:
тип комплекса..«Albatross мод.З
количество ПУ х направляющих. 1x8
боекомплект 8 ЗУР «Aspide»
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 1 x 1 - 127/54 («ОТО Ме1ага»)
боекомплект 210 выстрелов
количество АУ х стволов (тип АУ) 2 х 2 - 40/70 («Breda»)
СУ 2 х «Dardo» с РЛС RTN-20X
Противолодочное:
количество ТА х труб (тип ТА). 2 х 3 -324-мм (ILAS)
боекомплект 6 торпед А 244 S
Авиационное:
количество х тип вертолетов..1 х АВ 212 ASW
оборудование ВПП..светотехническое
тип ангара. телескопический
Радиоэлектронное:
БИУС SAD О С 1 (IPN-10)
РАС обнаружения ВЦ. RAN-10S
РАС обнаружения НЦ. SPQ-2F
РАС навигационная 3RM20
СУ ЗРК и 127-мм АУ NA-10 с двумя РЛС RTN-10XP
СУ оружием общекорабельная WM 25 в обеспечение двух РЛС STIR
ПРИ системы TACAN SRN 15А
средства РТР.SLR-4
