активные средства РЭП NS 9003/9005
пассивные средства РЭП
(количество ПУ х направляющих) SCLAR (2 х 20- 105-мм)
ГАС с подкильной антенной EDO 610Е
Контракт на постройку шести фрегатов типа Lupo для ВМС Венесуэлы с итальянской фирмой «Cantieri» был заключен 24 октября 1975 г. По конструкции и составу вооружения они полностью повторяют прототип. Только 40-мм АУ подняты на специальных банкетах и есть различия в составе радиоэлектронного вооружения, Mari-scal Sucre передан Венесуэле 10.05.80, Almirante Brion-07.05.81, General Urdaneta-08.08.81, General Soublette-05.12.81, General SaVom - 03.04.82, Almirante Garcia - 30.07.82. Первые два корабля Mariscal Surce и Almirante Brion должны были пройти ремонт и модернизацию в период с сентября 1992 г. по сентябрь 1994 г. на верфи фирмы «Litton s Inglalls Shipyard".
ГЕРМАНИЯ
ВМС Германии в полной мере интегрированы в структуры NATO, участвуют во всех совместных учениях в составе Постоянного соединения ВМС NATO в Атлантике. Зоной ответственности считались Балтийское и Северное моря. Однако, после развала Советского Союза Германия пересматривает свое место в решении военно-политических задач за пределами территории страны и зоны ответственности NATO в сторону их расширения. При этом ВМС становятся активным проводником внешней политики, в связи с чем усиливается потребность в «представительских» кораблях. Исходя из этого продолжается наращивание военно-морских сил, где среди надводных кораблей предпочтение отдается фрегатам. Они уже сейчас являются наиболее современными кораблями флота. Строящиеся фрегаты пр. 124 можно отнести к самым совершенным в мире представителям данного класса. Политическое решение о наличии национальных интересов вне рамок NATO, заставляет командование ВМС готовиться к самостоятельным действиям в отрыве от своих баз и вне зоны континентальной ПВО. Отчасти этим и вызвано принятие на вооружение фрегатов ЗРК коллективной обороны
Тип Sachsen (пр. 124) - 4 единицы (в постройке)
ФРЕГАТ ТИП 124
1. Обтекатель ГАС DSQS 23BZ
2. 76-мм АУ
3. ПУ ЗРК RAM
4. ВПУ Мк 41
5. АП навигационной РЛС "Raypath"
6. АП РЛС "Triton"
7. АП системы SCOTIA SATCOM
8. АП РЛС APAR
9. АП системы Link 11/16
10. 20-мм АУ
11. ТПК ПКРК "Harpoon"
12. Порт 324-мм ТА
13. АП РЛС SMART L
14. Вертолет "Sea Lynx" (Mk 88)
Водоизмещение, т:
полное 5 600
Главные размерения, м:
длина наибольшая (по КВЛ) 143 (132,2)
ширина наибольшая. 17,4
осадка при полном водоизмещении. 4,4
Главная энергетическая установка:
тип..дизель-газотурбинная,
с возможной совместной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с. 1 х LM 2500 - 31514
количество х тип ДД -
– суммарная мощность, л.с 2 х 20V 1163 ТВ93 -20128
количество гребных винтов.2 ВРШ
Скорость хода наибольшая, уз 29
Дальность плавания ходом 18 уз, мили. 4 000
Экипаж, чел. (в том числе офицеров). 255 (39)
Вооружение:
комплекс противокорабельных ракет
тип комплекса…«Harpoon»
количество ПУ х направляющих (тип ПУ). 2x4 (ТПК)
боекомплект.8 ПКР RGM-84D
Зенитные ракетные комплексы:
тип комплекса. «Standard SM 2»
количество ПУ х направляющих (тип ПУ) 2 х 16 (ВПУ Мк 41)
боекомплект. ЗУР RIM-66K, ESSM
СУ Мк 91 мод. 3
тип комплекса.RAM
количество ПУ х направляющих (тип ПУ) 2 х 21 (Мк 49)
боекомплект 42
ЗУР RIM-116А-1\р(77иллер1шский комплекс:
количество АУ х стволов (тип АУ). 1 х 1 - 76/62 («ОТО Breda»)
количество АУ х стволов (тип АУ). 2 х 1 -20 мм («Rheinmetall»)
Противолодочное:
количество ТА х труб (тип ТА) 2 х 2 -324-мм (Мк 32 мод.9)
боекомплект. 8 торпед MU 90
Авиационное:
количество х тип вертолетов I х «Sed Lynx» (Mk 88)
оборудование ВПП.светотехническое с системой
принудительной посадки MBB-FHS
тип ангара. палубный
Радиоэлектронное
БИУС. SEWACO-FD с системами Link 11/16, SCOT IA SATCOM
РЛС обнаружения ВЦ SMART L
РЛС обнаружения ВЦ и НЦ, УОAPAR
РЛС обнаружения НЦ.,«Triton»
РЛС навигационная «Raypath»
ОЭСУ '. IRST
комплекс РЭБ DASA Fl 1800S-II
пассивные средства РЭП
(количество ПУ х направляющих).SRBOC Мк 36 (4 х 6 - 130-мм)
ГАС с подкильной антенной. DSQS 23BZ
В качестве прототипа взят up. 123, но с применением технологии «Stealth» и изменением состава радиотехнического вооружения. Проект разработан на основе концепции МЕКО. Корпус стальной, разделен на 8 отсеков. Предусмотрена установка низкочастотной активно-пассивной ГАС с ГПБА TASS 6-3 (LF TASS). Мореходность по использованию оружия и вертолетов 6 баллов. Радиус циркуляции 570 м. Автономность 21 сут. Конструктивная защита аналогична принятой на кораблях пр. 123. Запас на модернизацию 270 т. ЭЭУ состоит из 4 ДГ по 1000 кВт каждый. Предусматривается использование кораблей в качестве флагманских. Предусмотрены помещения для женщин-военнослужащих. Разработка проекта началась 27 января 1994 года после заключения соглашения между Германией, Нидерландами и Испанией о координации работ по созданию фрегатов национальных проектов (TFC-Trilateral Frigate Cooperation). В рамках этого соглашения были созданы пр. 124 (Германия), LFC (Нидерланды) и F 100 (Испания). При этом, согласованные решения приняли по 42 наименованиям образцов (систем) вооружения и оборудования. Контракт на постройку первых трех фрегатов подписан 12 июля 1996 г. с предложением на постройку четвертого корабля.
Тип Brandenburg (пр. 123) - 4 единицы

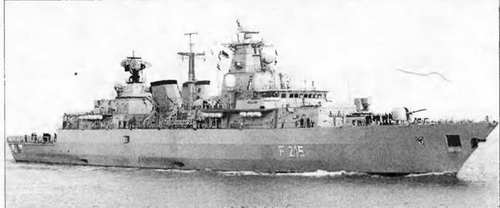

ФРЕГАТ SACHSEN
Водоизмещение, т:
стандартное.4 150
полное 4 720
Главные размерения, м:
длина наибольшая (по КВЛ). 138,9(126,9)
ширина наибольшая. 16,7
осадка при полном водоизмещении.4,4
Главная энергетическая установка:
тип.газотурбинная, с раздельной работой
форсажных и маршевых двигателей
количество х тип ГТД -
– суммарная мощность, л.с 2 х LM 2500 SA-ML -51 000
количество х тип АД -
– суммарная мощность, л.с. 2 х 20V 956 ТВ92 - 11 070
количество гребных винтов. 2 ВРШ
Скорость хода, уз:
наибольшая. 29
под дизелями. 18
Дальность плавания ходом 18 уз, мили 4000
Экипаж, чел.. 218
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса.. «Exocet»
количество ПУ х направляющих (тип ПУ). 2x2 (ТПК)
боекомплект.. 4 ПКР ММ 38
Зенитные ракетные комплексы:
тип комплекса. «NATO Sea Sparrow»
количество ПУ ‹направляющих (тип ПУ). 1 х 16 (ВПУ Мк 41 мод. 4)
боекомплект.. 16 ЗУР RIM-7M/P
СУ Мк 91 мод.З

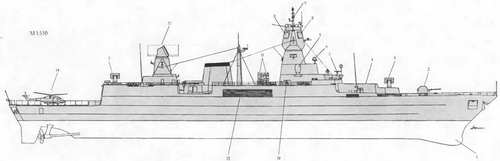

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА BRANDENBURG
1. Обтекатель ГАС DSQS 23BZ
