В работе [50] делается вывод о том, что методика Паскуилла позволяет теоретические разработки рассеяния загрязняющих веществ хорошо согласовать с экспериментальными данными. Причем стандартные отклонения горизонтального направления ветра е при временах осреднения от 10 до 60 мин можно эмпирически связать с измеренными значениями ширины струи и относительной средней концентрацией или дозой для случая непрерывных источников.
На основе этих данных было получено соответствие между группами устойчивости Паскуилла и измеренными значениями е. Эти данные приводятся в работе [50].
Запишем их в виде таблицы с учетом полученных нами соотношений для коэффициентов к и , и к (Таблица № 3.5).

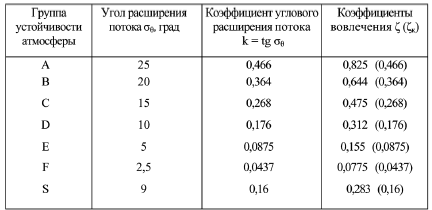

Таблица № 3.5.
Из
Анализ Таблицы № 3.5 показывает, что числовые значения коэффициентов вовлечения в зависимости от условий окружающей среды могут варьироваться в широких пределах, изменяя массы вовлекаемого в выброс воздуха более, чем в десять раз. Соответственно этим массам будут существенно меняться геометрические, динамические и концентрационные характеристики его вещества. Это подтверждает вывод о недопустимости рассмотрения коэфициентов вовлечения в виде единой постоянной величины независимо от метеопараметров.
Для использования полученных в работах [50] и [90] результатов для случая расчета высокотемпературной струй при аварийных ситуациях типа пожара необходимо сделать допущение о характере стандартных отклонений ветра. Предполагается, что стандартные отклонения направления ветра в горизонтальной и вертикальной плоскостях примерно равны, т. е.
=
где
= arc tg(dR/ dl).
Физически это означает, что струя имеет практически круглое сечение. Неизотропность поля ветра относительно поперечных осей не нарушает общности рассмотрения и в большинстве практических задач может не учитываться. Этот эффект следует рассматривать для случаев струйных потоков в непосредственной близости от подстилающей поверхности.
Известно, что величины и , представляющие собой осредненные по времени значения флуктуаций угловых направлений ветра в горизонтальной и вертикальной плоскостях, могут быть получены непосредственно с флюгера.
Подводя итоги этого раздела, можно сформулировать методику нахождения коэффициентов вовлечения, необходимых для создания математических моделей и решения практических задач возникновения и движения в атмосфере газообразных выбросов. Она состоит из трех этапов.

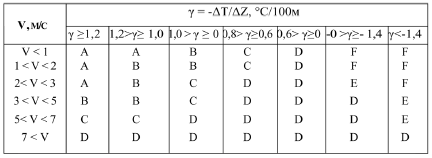

На первом этапе в зависимости от наличия конкретной информации о метеорологических параметрах в месте работы определяется группа устойчивости атмосферы по одной из таблиц 3.1–3.4.
На втором этапе по Таблице № 3.5. находят соответствующую группе устойчивости угловую характеристику расширения турбулентного потока и его коэффициент углового расширения к.
Наконец, по формулам (3.14) или (3.19) определяют числовое значение коэффициента вовлечения в струйный поток или к в компактный объем (клуб) в зависимости от характера выброса.
3.4. Геометрические характеристики формирующихся кратковременных выбросов
Формирование кратковременного выброса существенно зависит не только от расходных характеристик
источника загрязнений и атмосферной
турбулентности (через коэффициент вовлечения), но и от формы выброса и от площади его поверхности контакта с атмосферным воздухом. Через эту увеличивающуюся поверхность происходит вовлечение окружающей «холодной» среды, которая определяет газодинамические концентрационные и энергетические характеристики вещества выброса. Рассмотрим на примере истечения газа из сопла, как формируются кратковременные выбросы.Наблюдения за истечением кратковременных струй из сопел показывают, что форма выброса в зависимости от времени работы ракетного двигателя в первые мгновения меняется от части сферы, ограниченной сегментом вращения, до полусферы. Затем форма выброса может хорошо быть смоделирована как суперпозиция усеченного конуса и полусферы. Увеличение временной координаты для неизменных атмосферных условий приводит лишь к изменению масштаба выброса, остающегося практически самоподобным.
Поскольку истечение из ракетных сопел происходит с большими скоростями, то в первом приближении может быть оправданным подход при котором считается формирование полусферического выброса происходящим за первый шаг интегрирования задачи. Далее выброс представляется суммой полусферы и удлиняющегося усеченного конуса (Рис. 3.4).
Для определения координаты центра масс полусферического выброса х* радиуса R = d0 (Рис. 3.4а) приравняем массы газа в части выброса при х <= х* массе газа в части выброса при х > х*.
Получаем:
В этом выражении:

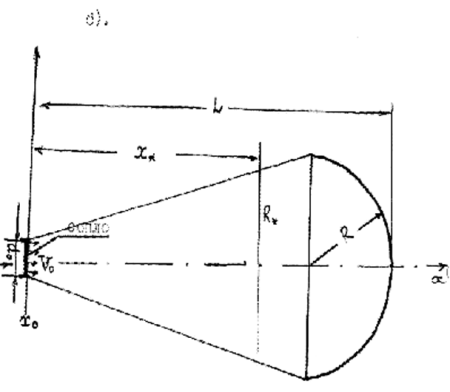

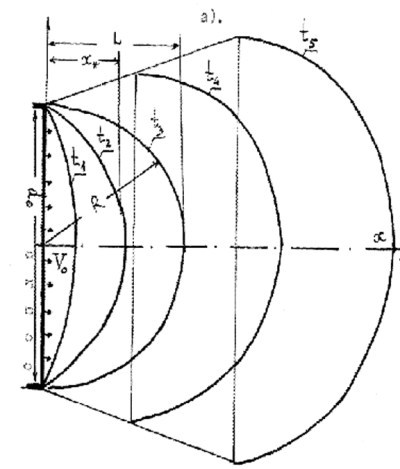

Рис. 3.4. Схема формирования кратковременного выброса при истечении газа из сопла: а) переходный процесс возникновения выброса в окрестности сопла; б) развитый самоподобный выброс.
1 и 2 — плотности газа в левой (х <= х*) и правой (х > х*) части выброса, соответственно.
Если предположить, что вещество выброса имеет одинаковую плотность в разных его частях, т. е. 1 = 2, то приходим к уравнению относительно искомой координаты центра массы х*. Получаем:
В уравнении (3.21):
Решением уравнения (3.21) является
Необходимо отметить, что координата
При рассмотрении дальнейшей эволюции выброса координата его центра масс будет функцией угла расширения его конической части, т. е. будет зависеть от турбулентности атмосферы. Для ее нахождения обратимся к Рис. 3.46.
