В условиях знакопеременного направления относительного движения вихрей в турбулентном потоке, когда максимальные разрежения образуются попеременно на его разных сторонах, будет формироваться мгновенная граница потока в виде перемежающейся рельефной поверхности. Эта поверхность передвигается вниз по потоку вместе с некоторой охватывающей ее массой жидкости с некоторой скоростью (Рис. 3.1), зависящей от циркуляции вихря и расстояния до соседнего вихря [88].

Поперечная скорость вихревых неоднородностей V_rp определяется пульсационной скоростью v'. Наличие сносящего ветрового потока приводит к его уширению, сглаживанию поверхностных гребней и увеличению продольной составляющей скорости V_rp. С другой стороны турбулентные движения атмосферы привносят свои пульсационные составляющие, приводящие к увеличению угла расширения потока. Детально эти процессы могут быть описаны только чрезвычайно сложной и громоздкой математической моделью, для которой остается проблематичным формулировка начальных и граничных условий.

Для решения инженерных прикладных задач диффузионные эффекты примесей в атмосфере могут с успехом быть решены при использовании понятия вовлечения, которое интегрально учитывает все перечисленные выше физические явления.

3.2. Параметры расширения струй и клубов

Как отмечалось выше, для описания процессов, происходящих в свободных турбулентных течениях, основным понятием является механизм диффузии или «вовлечения» окружающей жидкой или газообразной среды в выброс; граница потока деформируется крупномасштабными вихрями, а внутри — вихри мелкомасштабные широкого спектра размеров.

Процесс перемешивания внутреннего и внешнего течений происходит в два этапа: захват внешней среды большими вихрями и каскадное мелкомасштабное перемешивание в ядре потока.

Детальная теория механизма вовлечения дается в основополагающей работе Таунсенда [154], но упрощенно описанный выше механизм этого процесса дает представление о физике явления.

Для нахождения параметров расширения струйного потока будем исходить из геометрической интерпретации процесса нарастания его поперечного размера. Все работы, использующие понятие вовлечения, базируются на интегральном (осредненном по поверхности контакта с окружающей средой по периметру контрольного элемента газа) поступлении вещества окружающей среды в турбулентный поток. Считается [5 — 14], что приток воздуха на внешней периферии контрольного элемента газа единичной длины (Рис. 3.1) равен вовлечению Е в струю, то есть

Е = _е · L · w. (3.1)

где

L — длина внешней образующей поперечного сечения S (для круглого сечения L = 2R); w — скорость вовлечения внешнего воздуха в сечение S (среднее по длине l).

Считается, что скорость вовлечения пропорциональна скорости вещества струи V, т. е.

w = а V

где а — коэффициент вовлечения.

В большинстве работ коэффициент а считается постоянным, однако в действительности это не так. Только в одном частном случае осесимметричной изотермической струи при отсутствии сносящего потока, как показывает опыт [11] это соотношение постоянно.

Соотношение w/V характеризует угол раствора струйного потока. Естественно, что оно должно зависеть от плотностей вещества струи и окружающей среды и от их степеней турбулентности. Рику и Сполдинг [96] экспериментально получили зависимость коэффициента вовлечения от плотности. Ими было получено соотношение

w / V = ,

где = а (/ _е) S.

По данным [12,13] а = 0,08 для осесимметричной струи и а = 0,22 — для струи линейной [14] при экспериментах в лабораторных условиях, что соответствует случаю покоящейся среды (штиль). В такой постановке в настоящее время решаются наиболее «продвинутые» задачи теории струй.

Выражение (3.1) при этом приобретает следующий вид:

где

— новый коэффициент вовлечения.

Вовлечение Е в форме (3.2) при записанных выше постоянных значениях коэффициента а уже учитывает неоднородность плотностей окружающей среды и струи и очевидно вполне приемлемо для лабораторных практически штилевых условий, но оно не зависит от динамических и метеорологических характеристик атмосферного воздуха, которые существенно влияют на турбулентный захват струей внешней среды, и поэтому не пригодно для описания процессов в реальной атмосфере. Зависимость вовлечения при такой записи от динамической активности внешней среды отсутствует и поэтому «одна из основных задач теории турбулентности» (как отмечается в [11]) пока остается не решенной до конца. Для ее решения следует положить С, переменным — связанным интегрально с пульсационными параметрами атмосферы.

Сохраним форму записи (3.2), предполагая однако, что С, (или а) не константа, а некоторый параметр, зависящий от степени турбулентности атмосферы или иначе от ее устойчивости. По классификации Пасквилла [15,50] атмосфера по характеру устойчивости может быть подразделена на 7 градаций или классов (А, В, С, D, Е, F, G), причем каждому классу можно поставить в однозначное соответствие угол расширения турбулентной струи. Докажем, что в такой постановке С, зависит от турбулизации атмосферы, т. е. от коэффициента расширения потока к.

Не нарушая общности, рассмотрим струйный поток плотности с круглого поперечного сечения, распространяющийся со скоростью V в неподвижной среде плотности р_е. Как известно, он имеет вид расширяющегося прямоугольного конуса с переменным углом расширения = arc tg k (в случае неизотропного потока углы его расширения

_z = ['²]^1/2 в направлении оси Z

и _у = ['²]^1/2 в направлении оси Y,

где

' и ' — пульсации угла вектора скорости в вертикальной плоскости вдоль соответствующих направлений).

Будем вести рассмотрение элементарного газового объема струи, ограниченного нормальными к оси поперечными сечениями «1» и «2» и боковой поверхностью (Рис. 3.2).

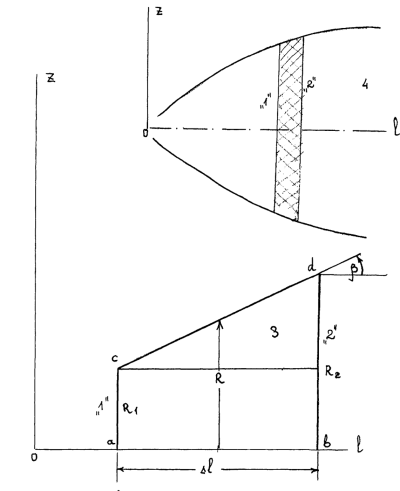

Рис. 3.2. Схема вертикального осевого сечения элементарного газового объема струи (на верхнем рисунке заштрихован): «1» и «2» — контрольные сечения, ограничивающие элементарный газовый объем; 3 — приращение газового объема при движении потока от сечения «1» к сечению «2»; 4 — неизотермическая струя.

Так как длина контрольного объема l — мала, то внешнюю его поверхность, контактирующую с воздухом окружающей среды, можно считать прямолинейной конической. Ее образующая на этом рисунке — линия cd.

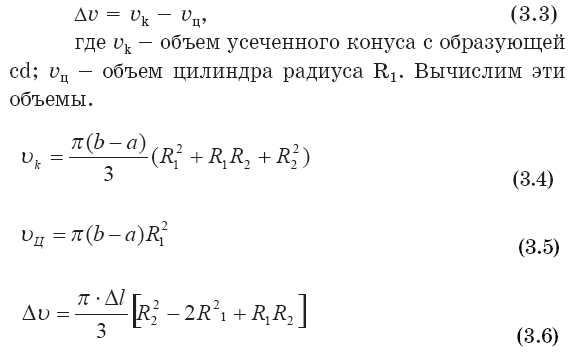

Вычислим увеличение объема струи Av при ее развитии от сечения «1» к сечению «2». Из рисунка видно, что

Введем среднее или текущее значение радиуса усеченного конуса R и приращение радиуса AR по формулам:

< image l:href="#"/>

Из решения системы алгебраических уравнений относительно переменных R и AR получаем:

R₂=R + R/2; R₁ = R — R/2. (3.8)

Вычислим выражение в квадратных скобках (3.6) при учете соотношений (3.8). Получаем:

R₂² — 2R₁ + R₁R_a = 3RR (1– R/6R). (3.9)

Так как для развитого турбулентного потока R /R < 1, то R / 6R << 1 и вторым членом в скобках правой части (3.9) можно пренебречь по сравнением с 1. При этом объем кругового конического кольца v записывается так:
