От точки Б1 влево откладываем 9—10 см и ставим точку Б5. Отрезок Б2Б5 делим пополам, середину обозначаем точкой Б6.
От точек Б3, Б4, Б6, Б5 вверх восстанавливаем перпендикуляры и на их пересечении с линией талии ставим точки Т5, Т6, Т7, Т8.
Длина и раствор вытачек. От точек Т5 и Т6 вниз откладываем по 12—14 см (длина задних вытачек) и ставим соответственно точки В и В1.
Соединяем точку В с точками Р и Р1 и точку В1 с точками Р2 и Р3, вычерчивая раствор задних вытачек.
От точек Т7 и Т8 вниз откладываем по 10—12 см (длина передних вытачек) и ставим соответственно точки В2 и В3. От точек Т7 и Т8 вправо и влево откладываем по 1,2 см (раствор вытачки) и ставим точки Р4 и Р5, Р6 и Р7. Соединяем точку В2 с точками Р4 и Р5 и точку В3 с точками Р6 и Р7, вычерчивая раствор передних вытачек.
Раствор бокового шва. От точки Т4 влево и вправо откладываем по 2,8 см и ставим точки влево — Т9, вправо — Т10. От точки Н2 влево и вправо откладываем по 1,5 см и ставим точки влево — Н3, вправо — Н4.
Соединяем точки Т9, Б2 и Н4, затем Т10, Б2 и Н3, как на чертеже, вычерчивая боковой раствор и боковой шов. Соединяем точки Т, Б, Н, Н4 и точки Т2, Б1, Н1, Н3, как на чертеже. Соединяем точки ТР, Р1Р2, Р3Т9, Т10Р4, Р5Р6, Р7Т2, вычерчивая линию талии.
Приведенный чертеж с пятью вытачками, из которых одна боковая, две задние и две передние, рекомендован для фигур с узкой талией и низкими бедрами.
Для типовых фигур проектируются три вытачки: боковая, задняя и передняя.
Для фигур с большим выступом живота юбки проектируются с двумя боковыми вытачками. При этом ширина заднего полотнища увеличивается на 2—3 см.
Если фигура с развитыми по боку бедрами — следует делать две боковые вытачки.
Во всех случаях количество, величина и направление вытачек зависит от особенностей телосложения фигуры.
ПОСТРОЕНИЕ ЧЕРТЕЖА ЖЕНСКИХ БРЮК
Для данного чертежа возьмем условные мерки:
1. Полуобхват талии — 40 см
2. Полуобхват бедер — 52 см
3. Длина брюк — 100 см
4. Высота сиденья — 26 см
5. Ширина низка — 18 см
Проводим вертикальную линию, на ней обозначаем точку Т. Вертикальная линия будет центром сгиба брюк.
Длина брюк. От точки Т вниз откладываем 100 см (мерку длины брюк) и ставим точку Н.
Высота сиденья. От точки Т вниз откладываем 26 см (мерку высоты сиденья) и ставим точку Я.
Линия бедер. От точки Я вверх откладываем 8,7 см ( 1/3 высоты сиденья; 26:3 = 8,7 см) и ставим точку Б.
Линия колена. Отрезок БН (линия бедер и линия низа) делим пополам, середину обозначаем точкой К.
Через
точки Т, Б, Я, К, Н, вправо и влево проводим горизонтальные линии произвольной длины.Ширина по линии ягодиц. От точки Я влево откладываем 15 см ( 1/4 мерки полуобхвата бедер плюс 2 см на свободное облегание; 13 + 2= 15 см) и ставим точку Я1.
От точки Я вправо откладываем также 15 см и ставим точку Я2. От нее влево откладываем 5,2 см (1/10 мерки полуобхвата бедер) и ставим точку Яз.
Из точек Я1 и Я3 восстанавливаем перпендикуляры и на пересечении с горизонталью из точки Т обозначаем соответственно точки влево — Т1, вправо — Т2, а на горизонтальной линии от точки Б—Б1 и Б2.

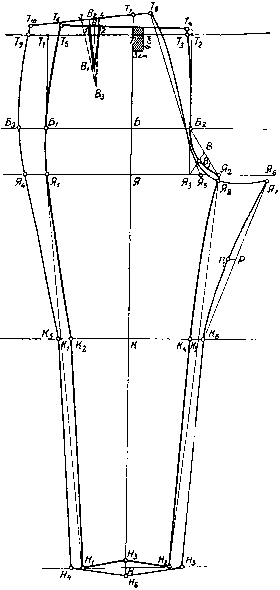

Рис. 5. Чертеж женских брюк.
Ширина в поясе. От точки Т2 влево откладываем 1 см и ставим точку Т3. От нее вверх откладываем 1 см и ставим точку Т4. От точки Т1 вправо откладываем 1,5 см и ставим точку Т5. От нее вверх откладываем 1,5 см и ставим точку Т6. Соединяем точки Т4 и Т6, вычерчивая верхний срез передней половинки. Ширина ее в поясе (отрезок Т4Т6) должна соответствовать 1/2 мерки полуобхвата талии минус 1 см, плюс 5 см (2 см на вытачку и 3 см на складку), то есть 20—1 = 19 + 5 = 24 см.
Выем банта. Соединяем точки Я2 и Б2 тонкой линией, отрезок делим пополам, середину обозначаем точкой В. Соединяем ее с точкой Я3, отрезок делим пополам, середину обозначаем точкой В1.
От точки Я2 через точки В1, Б2 и Т4 вычерчиваем линию банта.
Ширина низка. От точки Н влево откладываем 8 см ( 1/2 ширины низка минус 1 см; 9—1 =8 см) и ставим точку Н1. От точки Н вправо откладываем также 8 см и ставим точку Н2.
Боковой срез. Соединяем точки Я1, Н1 тонкой линией. Место пересечения с горизонтальной линией колена обозначаем точкой К1. От нее вправо откладываем 2 см и ставим точку К2.
Соединяем точки Т6, Б1, Я1 плавной кривой. Затем соединяем точки К2, Н1 прямой, вычерчивая линию бокового среза.
Шаговой срез. Соединяем точки Я2, Н2 тонкой линией. Место пересечения с горизонтальной линией колена обозначаем точкой К3. От нее влево откладываем 2 см и ставим точку К4. Соединяем точки Я2, К4 слегка вогнутой линией, затем с точкой Н2 прямой линией, вычерчивая шаговой срез.
Выгиб низа. От точки Н вверх откладываем 1 см и ставим точку Н3. Соединяем точки Н1, Н3, Н2, вычерчивая линию среза низа.
Вытачка и складка. Отрезок Т, Т6 делим пополам, середину обозначаем точкой В, от нее влево и вправо откладываем по 1 см и ставим соответственно цифры 1 и 2. От точки В вниз откладываем 8—10 см и ставим точку В1. Соединяем точки 1, 2 с точкой В1, вычерчивая вытачку. Складка проектируется вправо от линии сгиба. Длина ее 4 см.
