Точка О является местом контрольной надсечки, совпадающей с плечевым швом платья.

Шов рукава. От точки Н влево и вправо по горизонтали откладываем в каждую сторону по 14 см (условная ширина низка рукава) и ставим соответственно точки влево — Н₁, вправо — Н₂. Соединяем точки Р, Н₁, затем точки Р₁, Н₂, вычерчивая средний шов рукава.

Низ. Расстояние между точками Н, Н₁ делим пополам, середину обозначаем точкой Н₃. От нее вниз откладываем 1,5 см и ставим точку Н₄.

Расстояние между точками Н, Н₂ делим пополам, середину обозначаем точкой Н₅. От нее вверх откладываем 1,5 см и ставим точку Н₆. Соединяем точки Н₁, Н₄, Н, Н₆, Н₂ плавной кривой, вычерчивая низ рукава.

Получив основу втачного прямого рукава, мы можем на ней построить узкий рукав. Для этого необходимо определить линию локтя и ширину низка — 11 см. Прежде всего занижаем вершины переднего и локтевого срезов на 0,5—0,7 см, как показано пунктирными линиями на горизонтальной РР₁ и ставим соответственно точки А и А₁.

Линия локтя. От точки О вниз по вертикали откладываем 33 см ( 1/2 длины нового рукава плюс 5 см; 56:2 = 28 + 5 = 33 см) и ставим точку Л.

Длина рукава. От точки О вниз откладываем 56 см (условная мерка длины нового рукава) и ставим точку Б. От точек Л и Н вправо и влево проводим горизонтальные линии произвольной длины.

Средняя линия. От точки Б вправо по горизонтали откладываем 3 см и ставим точку Б₁. Соединяем точки Л, Б₁, вычерчивая среднюю линию.

Ширина внизу. От точки Б₁ влево и вправо откладываем в каждую сторону по 5,5 см ( 1/2 ширины рукава внизу) и ставим соответственно точки влево — Б₂, вправо — Б₃.

Передний перекат. Точки Р₃ и Б₃ соединяем тонкой линией, на пересечении ее с горизонтальной линией локтя ставим точку Л₁. От нее влево откладываем 1 см и ставим точку Л₂. Соединяем точки Р₃, Л₂, Б₃, вычерчивая линию переднего переката.

Локтевой перекат. От точки Р₂ вниз проводим вертикальную линию до горизонтальной линии локтя, на пересечении ставим точку Л₃. От нее вправо откладываем 1 см и ставим точку Л₄. Соединяем точки Р₂, Л₄, Б₂ и намечаем локтевой перекат. После этого развертываем рукав по линии локтя и внизу вокруг переднего и локтевого перекатов следующим образом.

Передний срез. По линии локтя от точки Л₂ вправо по горизонтали откладываем расстояние, равное длине отрезка ЛЛ₂, и ставим точку Л₅.

По линии низа от точки Б₃ вправо откладываем расстояние, равное длине отрезка Б₁Б₃, и ставим точку Б₄.

Соединяем точки А₁, Л₅, Б₄, вычерчивая линию переднего среза.

Локтевая вытачка. По линии локтя от точки Л₄ влево по горизонтали откладываем расстояние, равное длине отрезка ЛЛ₄ плюс 1 см, и ставим точку Л₆. Соединяем точки Л₃, Б₂ тонкой линией. От точки Л₆ вниз проводим вертикальную линию длиною 2 см и ставим точку Л7. Соединяем точки Л₃, Л₆, затем Л₃, Л₇, вычерчивая вытачку. Раствор ее равен 2 см.

Локтевой срез. По линии низа от точки Б₂ влево по горизонтали откладываем расстояние, равное длине отрезка Б₁Б₂, и ставим точку Б₅. От нее вниз проводим вертикальную линию длиною 2 см (равна раствору вытачки) и ставим точку Б₆.

Соединяем точки А, Л₆, затем точки Л₇ и Б₆, вычерчивая локтевой срез.

Низ. От точки Б₃ вверх откладываем 1 см и ставим точку Б₇.

Соединяем точки Б₆, Б₂, Б₇, Б₄ плавной кривой, вычерчивая низ рукава.

Примечание. Длина проймы рукава, то есть вся ее окружность, должна превышать длину проймы платья из расчета от 5 до 10 процентов на каждый сантиметр проймы. Этот процент дается на посадку оката рукава и зависит от того, насколько ткань поддается сутюжке. При сухих тканях, не поддающихся сутюжке, посадку можно частично заменить вытачкой в окате рукава (в точке О). Высота оката, общая длина проймы рукава и планируемая посадка уточняются окончательно после примерки изделия.

ПОСТРОЕНИЕ ЧЕРТЕЖА ЮБКИ

(рис. 4)

Для данного чертежа возьмем условные мерки:

1. Полуобхват талии — 36 см

2. Полуобхват бедер — 51 см

3. Положение линии бедер — 19 см

4. Длина юбки — 68 см

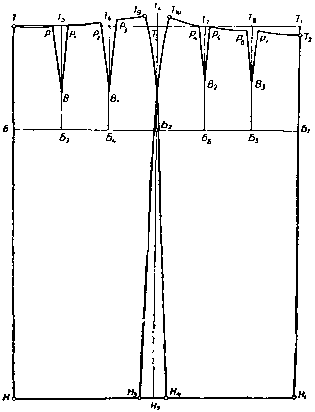

Рис. 4. Чертеж юбки.

Вычерчиваем прямой угол, вершину обозначаем точкой Т.

Длина юбки. От точки Т вниз откладываем 68 см (мерку длины юбки) и ставим точку Н.

Линия бедер. От точки Т вниз откладываем 19 см (положение линии бедер) и ставим точку Б.

От точек Т, Б, Н вправо проводим горизонтальные линии произвольной длины.

Ширина юбки на линии бедер. От точки Б вправо откладываем 53 см (мерку полуобхвата бедер плюс 2 см на свободное облегание; 51+2 = 53 см) и ставим точку Б₁. От нее вверх и вниз проводим вертикаль и на пересечении с линией Т ставим точку Т₁, а с линией Н — точку Н₁.

От точки Т₁ вниз откладываем 1 см и ставим точку Т₂.

Отрезок ББ₁ делим пополам, середину обозначаем точкой Б₂. От нее вверх и вниз проводим вертикаль и на пересечении с линией ТТ₁ ставим точку Т₃, а с линией НН₁ ставим точку Н₂.

От точки Т₃ вверх проводим вертикаль, откладываем по ней 1,5 см и ставим точку Т₄.

Положение вытачек. От точки Б вправо откладываем 9—10 см и ставим точку Б₃. Отрезок Б₂Б₃ делим пополам, середину обозначаем точкой Б₄.
