 /* После рисования переставляем буфера */
 glutSwapBuffers;
}

void main(int argcp, char **argv) {
 /* Инициализация GLUT */
 glutInit(&argcp, argv);
 glutInitWindowSize(640, 480);
 glutInitWindowPosition(0, 0);
 /* Открытие окна */
 glutCreateWindow("My OpenGL Application");
 /* Выбор режима: двойной буфер и RGBA цвета */
 glutInitDisplayMode(GLUT_RGBA | GLUT_DOUBLE | GLUT_DEPTH);
/* Регистрация вызываемых функций */
 glutDisplayFunc(MyDisplay);
 glutIdleFunc(MyIdle);
 /* Запуск механизма обработки событий */
 glutMainLoop;
}

В случае если приложение должно строить статичное изображение, можно заменить GLUT_DOUBLE на GLUT_SINGLE, так как одного буфера в этом случае будет достаточно, и убрать вызов функции glutIdleFunc.

Вершины и примитивы

Положение вершины в пространстве

Положение вершины определяются заданием их координат в двух-, трех-, или четырехмерном пространстве (однородные координаты). Это реализуется с помощью нескольких версий команды glVertex:

void glVertex[2 3 4][s i f d](type coords)
void glVertex[2 3 4][s i f d]v(type *coords)

Каждая команда задает 4 координаты вершины: x, y, z и w. Команда glVertex2 получает значения x и y. Координата z в таком случае устанавливается по умолчанию равной 0, а координата w равной 1. Vertex3 получает координаты x, y, z и заносит в координату w значение 1. Vertex4 позволяет задать все 4 координаты.

Для ассоциации с вершинами цветов, нормалей, и текстурных координат используются текущие значения соответствующих данных. Эти значения могут быть изменены в любой момент путем использования соответствующих команд.

Цвет вершины

Для задания текущего цвета вершины используются команды

void glColor[3 4][b s i f](gltype components)
void glColor[3 4][b s i f]v(gltype components)

Первые три параметра задают R, G, B компоненты цвета, а последний параметр определяет alpha-компоненту, которая задает уровень прозрачности объекта. Если в названии команды указан тип 'f' (float), то значения всех параметров должны принадлежать отрезку [0,1], при этом по умолчанию значение alpha-компоненты устанавливается равным 1.0, что соответствует полной непрозрачности. Если указан тип 'ub' (unsigned byte), то значения должны лежать в отрезке [0,255].

Разным вершинам можно назначать различные цвета, и тогда будет проводиться линейная интерполяция цветов по поверхности примитива.

Для управления режимом интерполяции цветов используется команда

void glShadeModel(GLenum mode)

вызов которой с параметром GL_SMOOTH включает интерполяцию (установка по умолчанию), а с GL_FLAT — отключает.

Нормаль

Аналогичным образом можно определить нормаль в вершине, используя команды

void glNormal3[b s i f d](type coords)
void glNormal3[b s i f d]v(type coords)

Задаваемый вектор может не иметь единичной длины, но он будет нормироваться автоматически в режиме нормализации, который включается вызовом команды glEnable(GL_NORMALIZE). Команды

void glEnable(glenum mode)
void glDisable(glenum mode)

производят включение и отключение того или иного режима работы конвейера OpenGL. Эти команды применяются достаточно часто, и их влияние будет рассматриваться в конкретных случаях.

ПРИМЕЧАНИЕ

Включение режима GL_NORMALIZE негативно влияет на скорость работы механизма визуализации OpenGL. В силу этого более предпочтительным является задание заранее приведенных к единичной длине нормалей. Нормализация нормалей необходима для правильного расчета освещения. Режим автоматической нормализации должен быть включен, если приложением используется преобразования растяжения/сжатия, поскольку в этом случае длина нормалей изменяется при умножении на видовую матрицу.

Операторные скобки Begin/End

Мы рассмотрели задание атрибутов одной вершины. Однако чтобы задать какую-нибудь фигуру, одних координат вершин недостаточно, и эти вершины надо объединить в одно целое, определив необходимые свойства. Для этого в OpenGL используется понятие примитивов, к которым относятся точки, линии, связанные или замкнутые линии, треугольники и так далее. Задание примитива происходит внутри командных скобок:

void glBegin(GLenum mode);
void glEnd(void);

Параметр mode определяет тип примитива, который задается внутри и может принимать следующие значения:

GL_POINTS	каждая вершина задает координаты некоторой точки.
GL_LINES	каждая отдельная пара вершин определяет отрезок; если задано нечетное число вершин, то последняя вершина игнорируется.
GL_LINE_STRIP	каждая следующая вершина задает отрезок вместе с предыдущей.
GL_LINE_LOOP	отличие от предыдущего примитива только в том, что последний отрезок определяется последней и первой вершиной, образуя замкнутую ломаную.
GL_TRIANGLES	каждая отдельная тройка вершин определяет треугольник; если задано не кратное трем число вершин, то последние вершины игнорируются.
GL_TRIANGLE_STRIP	каждая следующая вершина задает треугольник вместе с двумя предыдущими.
GL_TRIANGLE_FAN	треугольники задаются первой и каждой следующей парой вершин (пары не пересекаются).
GL_QUADS	каждая отдельная четверка вершин определяет четырехугольник; если задано не кратное четырем число вершин, то последние вершины игнорируются.
GL_QUAD_STRIP	четырехугольник с номером n определяется вершинами с номерами 2n-1, 2n, 2n+2, 2n+1.
GL_POLYGON	последовательно задаются вершины выпуклого многоугольника.

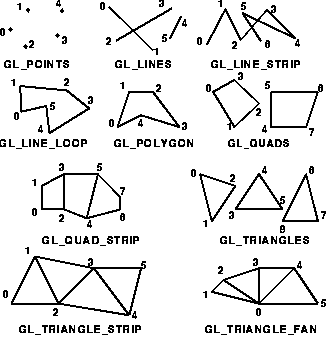

Рис. 1

ПРИМЕЧАНИЕ

Использование GL_TRIANGLE_STRIP и GL_TRIANGLE_FAN позволяет повысить производительность приложения.

Например, чтобы нарисовать треугольник с разными цветами в вершинах, достаточно написать:

GLfloat BlueCol[3] = {0,0,1};
glBegin(GL_TRIANGLE);
glColor3f(1.0, 0.0, 0.0); /* красный */
glVertex3f(0.0, 0.0, 0.0);
