Мощность данного источника ограничена, поскольку ток короткого замыкания I_кз на землю составляет от единиц до десятков миллиампер; причем, чем мощнее источник питания, тем больше емкость конденсаторов фильтра и, следовательно, ток.

При емкости конденсатора 0,01 мкФ ток будет около 0,7 мА. Данные значения переменного тока и напряжения опасны для человека, особенно для ребенка или домашнего животного (их масса и устойчивость к опасным факторам намного ниже, чем при прочих равных условиях у взрослого человека). Попасть под удар электрического тока в данном случае можно, например, прикоснувшись одновременно к металлическим частям корпуса компьютера и к батарее отопления. Это напряжение является одним из источников разности потенциалов между устройствами, от которой страдают интерфейсные схемы.

Что же происходит при соединении с помощью кабеля двух различных устройств, например, телевизора – DVD-проигрывателя, музыкального центра – усилителя низкой частоты (НЧ), компьютера – принтера?

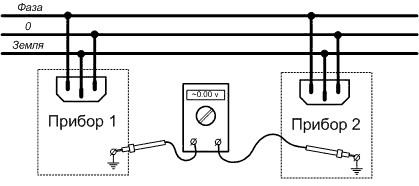

Общий провод кабеля имеет электрический контакт с общим проводом электрических схем и печатных плат, а также и корпусом устройства (если он из токопроводящего материала). Когда соединяемые устройства надежно заземлены (занулены) через отдельный провод на общий контур, проблемы разности потенциалов не возникает. На рис. 3.41 показано правильное подключение электрических устройств.

Рис. 3.41. Правильное подключение электрических устройств

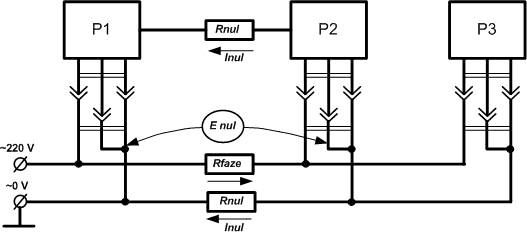

Если же в качестве заземляющего провода использовать нулевой провод питания при разводке питающей сети с трехполюсными розетками двухпроводным кабелем, на нем будет присутствовать разность потенциалов, вызванная падением напряжения от протекающего силового тока Inul. Эту опасную ситуацию иллюстрирует рис. 3.42.

Рис. 3.42. Появление разности потенциалов при двухпроводном кабеле питания

Если в эти же розетки включать устройства с большим энергопотреблением (например, мощный лазерный принтер или факс старого образца), разность потенциалов будет ощутимой. Также будут заметными импульсные помехи, создаваемые при включении/выключении этих устройств. Эквивалентный источник напряжения при невысоком значении электродвижущей силы (ЭДС) Enul < 10 В будет иметь низкое выходное сопротивление, равное сопротивлению участка нулевого провода. Мощность, потребляемая устройствами, показанными на рис. 3.42, равна:

Р1 = Р2 + Р3.

Поскольку обычно сопротивление соединительного кабеля больше питающего (поскольку сечение проводов питающего кабеля больше сечения проводов кабеля соединения), через общий провод соединительного кабеля потечет ток существенно меньший, чем силовой.

Это прямое следствие закона Ома:

U = I x R, т. е. I = U/R.

Но при нарушении контакта в нулевом проводе питания через соединительный кабель может протекать и весь ток, потребляемый устройством.

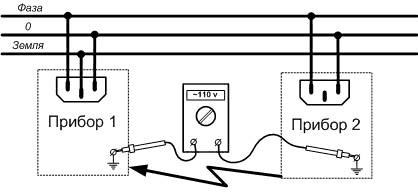

Значение этого опасного тока может достигать нескольких ампер, что повлечет выход устройства из строя. Разные потенциалы относительно общего провода (корпуса) разных устройств также являются источником помех. Такая ситуация представлена на рис. 3.43.

Рис. 3.43. Появление фазного напряжения на общем проводе (корпусе устройства) при обрыве нулевого провода

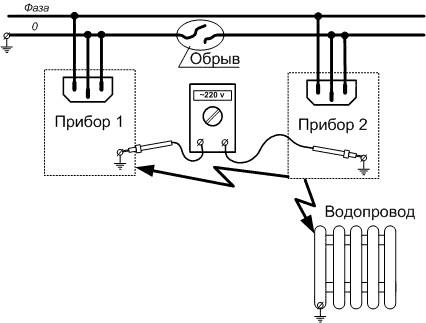

Самая опасная ситуация возникает при обрыве нулевого провода (например, отгорел нулевой провод в щите или распределительной коробке) в случае заземления устройств через рабочий нулевой провод (рис. 3.44).

Рис. 3.44. Последствия обрыва нулевого провода

Тогда через трансформатор источника питания, или двигатель устройства (например, пылесос) на нулевой клемме прибора, а значит и на корпусе устройства, появится опасное напряжение 220 В с большой потенциальной мощностью. Это чревато очень тяжелыми поражениями электрическим током. Поэтому никогда не присоединяйте рабочий нулевой проводник к корпусу электроприбора.

Внимание, пример! Домохозяйка «А» применяла в комнате пылесос по назначению. Вдруг двигатель пылесоса перестал работать (по техническим причинам пропал контакт нулевого провода в электрическом шкафу жилого дома). Хозяйка «А» стала искать причину в пылесосе, дотронулась рукой до металлической части корпуса, а оголенной коленкой коснулась батареи отопления. В результате ее тело стало проводником электрического тока по кратчайшему пути, и она получила электрический удар. На рис. 3.45 представлено изображение пораженного электрическим током человека, которое демонстрируется в Галерее «Эрарта», Санкт-Петербург; весьма поучительно.

Рис. 3.45. Пораженный электрическим током в галерее «Эрарта»

Посмотрим на это и наверняка вернемся к правильному заземлению.

Если оба соединяемых кабелем устройства не заземлены (в случае их питания от одной фазы сети) разность потенциалов между ними будет небольшой (вызванной разбросом емкостей конденсаторов в разных фильтрах). Уравнивающий ток через общий провод соединительного кабеля будет мал и разность потенциалов между общими проводами в схемах (платах) устройств тоже будет мала. Но не следует забывать о безопасности человека.

Так, если незаземленные устройства подключены к разным фазам, разность потенциалов между их несоединенными корпусами будет порядка 190 В, при этом уравнивающий ток через кабель может достигать десятка миллиампер.

Почему выходят из строя электронные устройства?

Безопасной можно считать такую ситуацию, когда все соединения/разъединения выполняются при отключенном питании. Это правило важно как для мобильных телефонов и их зарядных устройств, так и всех электронных устройств, имеющих силовые адаптеры к напряжению осветительной сети 220 В.

И, наоборот, при коммутациях при включенном питании возможны неприятности: если контакты общего провода соединительного кабеля замыкаются позже (или разъединяются раньше) сигнальных, разность потенциалов между общими проводами в разных схемах прикладывается к сигнальным цепям, что чревато частым выходом из строя электронных устройств и целых блоков. А они могут быть весьма дорогостоящими и неремонтопригодными (ремонт не рентабелен).

Соединение заземленного устройства с незаземленным, особенно когда у последнего мощный источник питания, приводит к неминуемому выходу из строя электронных устройств.
