К участию в программе были приглашены пять фирм: Renault, Schneider, Forges et Chantiers de La M6diterran6e (F.C.M.), Forges et Acieries de la Marine et d’Homecourt (F.A.M.H.), Delaunay Belleville. Причем сразу достигли соглашения, что после испытания прототипов будет создана окончательная версия, включающая наиболее удачные конструкторские решения всех участников программы. При этом каждая фирма должна была получить часть заказа при серийном производстве.

Конструкцию Delaunay Belleville, представляющую собой развитие конструкции FT-17, отвергли еще на ранней стадии. К испытаниям в 1924 г. были допущены четыре прототипа. Их форма корпуса походила на корпус САУ времен Первой мировой войны Gun Carrier Mark I, созданной майором Греггом (Gregg) из компании Metropolitan Carriage, Wagon and Finance Co.

Однако орудие было установлено в корпусе, а башня в первую очередь предназначалась для наблюдения командира танка за окружающей обстановкой.

FCM 21 имел стробоскопический наблюдательный купол, прототип F.A.M.H. – башню с двумя пулеметами. Фирмы Schneider и Renault создали консорциум, представивший два прототипа с одинаковыми двухпулеметными башнями: SRA – с коротким 75-мм орудием и SRB – с длинноствольной 47-мм пушкой.

По результатам испытаний требования к танку уточнили, и было решено строить машину массой 19 т. От прототипа SRA заимствовали двигатель Renault, сцепление Fieux и расположение агрегатов в корпусе (но добавили проход вдоль правого борта отделения механизмов). Фирма F.A.M.H. разработала конструкцию двойного дифференциала, сервопривода механизмов управления и устройства поворота Naeder, а F.C.M. – конструкцию гусениц, являющуюся развитием конструкции гусениц Холта. Изготовление брони поручили F.A.M.H. В марте 1927 г. был выдан заказ на постройку трех опытных танков, получивших обозначение «char В»: №101 (с орудием фирмы Schneider) – консорциуму Schneider и Renault, №102 – F.A.M.H. и №103 – F.C.M. (оба с орудиями F.A.M.H.).

Фирма Renault в марте 1929 г. поставила танк №101 со своей опытной башней, вооруженной двумя пулеметами. Вертикальная и наклонная броня танка собиралась из листов катаной гомогенной брони с большим содержанием молибдена толщиной 20 и 25 мм, горизонтальная – из 10-мм листов. Листы соединялись между собой с помощью уголков и болтов с коническими головками.

Танк № 101 испытывался до 1930 г., затем защиту решили усилить. Для предотвращения чрезмерной перегрузки танка было применено дифференцированное бронирование.

На предсерийных танках №102 и №103 увеличили до 40 мм толщину брони, защищавшей наиболее уязвимые участки – лобовую и заднюю проекции, а также боковые наружные вертикальные стенки корпуса внутри гусеничного обвода. На участках, хотя бы частично прикрытых гусеницами и ведущими колесами, броневую защиту оставили без изменений.

«Универсальная» башня ST2 с 47-мм пушкой и пулеметом, стоявшая на танках D1 и прототипах В1.

Усилили и вооружение: на всех трех опытных танках использовали «универсальную» литую башню ST2 (с толщиной стенок 35 мм) с 47-мм пушкой и пулеметом, планируемую к установке также на танках D1, D2 и модернизируемых FT-17. Но уже в 1932 г. было решено использовать новую башню АРХ. 1 с 47-мм пушкой SA Mle. 1934. В качестве основного вооружения выбрали 75-мм пушку фирмы ABS (Ateliers de Bourges).

В результате этих доработок танк получил обозначение «В1». Заказ на первые семь серийных образцов был подписан 6 апреля 1934 г., на следующие 20 – в декабре того же года. Из этих 27 танков по крайней мере шесть (№120-125) выпустила F.C.M., остальные – Renault.

В апреле 1935 г. фирма F.C.M. получила заказ на пять боевых машин (№ 131 -135) с несколько измененными элементами бронирования.

На следующих танках вместо части бронелистов, имевших толщину 40 мм, стали устанавливать бронелисты толщиной 60 мм. Причем для того чтобы не изменять геометрию старых бронедеталей, в местах стыка новые детали получили фаски, уменьшавшие толщину их стыковочной кромки до 40 мм. Кроме того, вместо башни АРХ. 1 стали устанавливать башню АРХ.4.

Новая башня появилась в связи с пожеланиями военных установить новую 47-мм пушку SA Mle. 1935, получить возможность независимой горизонтальной наводки 7,5-мм пулемета Reibel Mle. 1934 без поворота башни, увеличить толщину брони, оснастить более тяжелую башню электроприводом механизма поворота и использовать перископические приборы наблюдения новой конструкции. В результате всех изменений масса пустого танка достигла 29,36 т.

Новая модификация получила обозначение «Char В1 bis». Контракт на первые 35 танков (№201-235) был подписан в октябре 1936 г. Но наиболее совершенный вариант пошел в серию, начиная с танка №236: на машины стали устанавливать более мощный двигатель (275 л.с. вместо 180 л.с. при 1600 об/мин), а также изменили конструкцию части бронедеталей. Очередное изменение некоторых деталей бронирования было внедрено, начиная с танка №276, но оно уже не являлось принципиальным и определялось скорее технологическими причинами.

Модернизации подвергли и ранее выпущенные танки В1, заменив в башнях АРХ.1 пушки SA34 на SA35, но оставив старые приборы наблюдения.

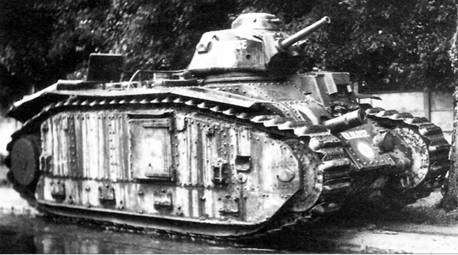

Башня АРХ.1 танка В1 №112 «Mulhouse» прошла модернизацию: вместо пушки SA34 установили SA35 (однако оставили боковые смотровые приборы старой модели).

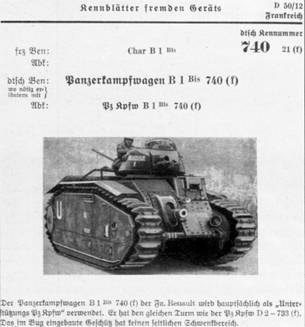

Довоенная фотография танка В1 №111 «Dunkerque» с пушкой SA34 в башне АРХ. 1 из немецкого руководства по опознанию иностранной военной техники «D50/12 Kennblaetter f remden Geraets Heft 12 Kraftfahrzeuge», датированном 21 марта 1941 г. В этом документе танки В1 и В1 bis имели единое обозначение – «Panzerkampfwagen В1 Bis 740 (f)».

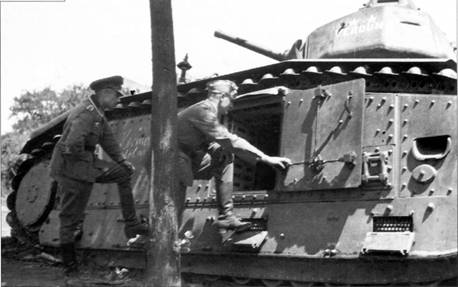

В1 bis №452 «Verdun II». Две звезды на башне означают, что это танк бригадного генерала Bruneau, командира 1 -й полубригады тяжелых танков 1 -й бронетанковой дивизии резерва главного командования. В открытый люк видно, насколько низким было отделение экипажа. Слева от проема находится стеллаж для снарядов.

Особенности конструкции танков В1 и В1 bis

При проектировании танка большое внимание уделялось его проходимости. Он должен был преодолевать широкие траншеи, поэтому корпус сделали максимально длинным (6,37 м), обеспечив длину опорной поверхности 5,23 м. Это позволило преодолевать траншеи шириной 2,75 м (у немецких танков Pz.Kpiw. Ill и IV этот показатель составлял 2,3 м), но для сохранения приемлемых весовых характеристик потребовалось уменьшить общую ширину танка до 250 см, а колеи – до 192 см. Визуально танк стал казаться очень громоздким, однако высота его корпуса равнялась 180 см, а общая высота с башней – только 279 см. То есть он был выше Pz.Kpfw.IV всего на 11 см и на 9 см – Т-34-85, оснащенного командирской башенкой, при этом клиренс В1 bis равнялся 48 см против 40 см у обоих танков. Отметим, что попытки создать в СССР двухпушечные танки с размещением каждого орудия в отдельной башне приводили к созданию значительно более высоких (343 см) СМК и Т-100.

Внутренняя перегородка делила корпус танка на две части: переднюю (отсек экипажа) и заднюю (отсек механизмов).

Расстояние между днищем корпуса из броневого листа толщиной 20 мм и верхним листом толщиной 25 мм составляло 1320 мм. С учетом того, что по всей длине отсека экипажа вплоть до сиденья водителя имелся пол (зазор между полом и днищем служил для хранения части боезапаса, там же проходили тяги систем управления), его высота составляла всего около 122 см при внутренней ширине отсека 130 см. Таким образом, габариты отсека экипажа танка В1 bis примерно соответствовали габаритам салона легкового автомобиля класса ВАЗ-2112.
