Так, с апреля 1959 г. отказались от установки кронштейна для крепления инфракрасного прожектора Л-2 непосредственно на маске пушки. Он стал монтироваться на качающемся кронштейне, опоры которого приваривались к башне танка справа от амбразуры пушки. Передача углов от пушки (броневой маски) к кронштейну прожектора осуществлялась с помощью параллелограмма. В нерабочем положении параллелограмм отсоединялся от пушки и крепился на башне танка. В связи с этим в конструкции чехла уплотнения амбразуры пушки упразднили дополнительное уплотнение кронштейна прожектора.

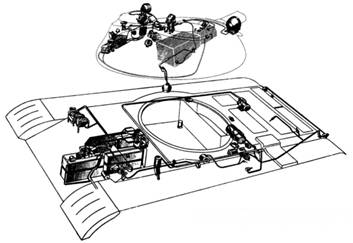

Электрооборудование корпуса и башни танка Т-54Б.

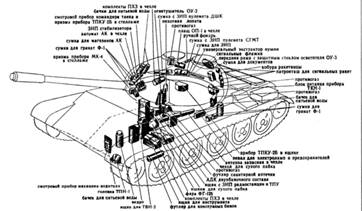

Укладка ЗИП внутри корпуса и башни танка Т-54Б.

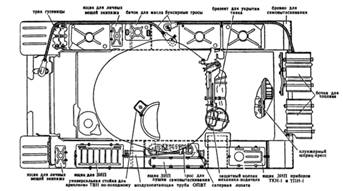

Укладка ЗИП снаружи корпуса танка Т-54Б.

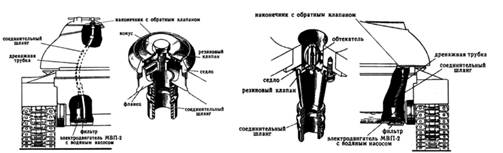

Установка водооткачивающего насоса в танке Т-54Б до и после апреля 1958 г.

Незначительным изменениям подверглись система смазки и топливная система двигателя. Вместо масляного фильтра «Кимаф- СТЗ» ввели масляный фильтр МАФ.

В конце этого же года для увеличения запаса хода танка в кормовой части корпуса стали устанавливать две дополнительные 200- литровые топливные бочки, не включенные в общую топливную систему. В результате запас хода танка по шоссе на одной заправке увеличился до 630-650 км, по грунтовой дороге – до 410-430 км. При этом дымовые шашки снимали со своих штатных кронштейнов и крепили на кронштейнах задних грязевых щитков (в так называемом положении «по-походному»), В боевой обстановке дополнительные бочки снимали, а дымовые шашки БДШ-5 возвращали на свои штатные места и приводили в готовность к применению.

С 1960 г.:

– ввели защитный кожух для нижнего конца штока исполнительного цилиндра стабилизатора и клапанную коробку с измененной конструкцией золотников и пружин;

– вместо телескопического прицела ТШ2А-22 установили прицел ТШ2Б-22, а также смотровой прибор ТНП-165, который монтировался в крыше башни над телескопическим прицелом;

– в комплекте ОПВТ-54Б стали использовать выпускные клапаны из комплекта ОПВТ-155.

В 1961 г., в связи с введением в боекомплект пушки выстрела ЗУБК4 с кумулятивным невращающимся снарядом ЗБК5 (ЗБК5М), телескопический прицел ТШ2Б-22 заменили прицелом ТШ2Б-32, имевшим дополнительную шкалу для стрельбы кумулятивным снарядом. Кроме того, в боевом отделении установили вращающийся пол новой конструкции (введенный в Т-55). В связи с этим незначительные изменения претерпела и конструкция ВКУ.

В июне 1962 г. с целью улучшения температурного режима двигателя в состав комплекта ОПВТ-54Б ввели новый однолючный чехол уплотнения крыши МТО (по типу чехла комплектов ОПВТ танков Т-55 и Т-62).

В 1964 г. в связи с предполагаемым использованием в боекомплекте пушки выстрела УБР-412П с подкалиберным бронебойно-трассирующим снарядом катушечной формы БР-412П вместо телескопического прицела ТШ2Б-32 стали использовать прицел ТШ2Б-32П со шкалой для стрельбы данным типом снаряда.

С августа того же года 7,62-мм пулеметы СГМТ заменили 7,62-мм пулеметами ПКТ.

С июня 1965 г. в комплект ОПВТ-54Б вместо однолючного чехла уплотнения крыши МТО внедрили трехлючный чехол (по типу чехла ОПВТ-166 танка Т-62), который практически не ограничивал скорость машины на суше при движении к водной преграде.

Командирский танк Т-54БК был разработан в 1957 г. как модификация танка Т-54Б коллективом КБ (отдел 520) завода № 183 под руководством главного конструктора Л.Н. Карцева в Нижнем Тагиле. Ведущим инженером машины был Р.Н. Дыбля. Осенью того же года завод №183 изготовил два опытных образца танка, получившего при разработке обозначение «Объект 137КЦ» (Ц – «Циклон»), которые прошли государственные испытания пробегом на 300 км. Приказом министра оборонной промышленности СССР от 17 октября 1957 г. танк «Объект 137КЦ» внедрили в серийное производство. В течение 1957-1958 гг. завод №183 выпустил 180 командирских машин. В 1958 г. приказом министра обороны СССР N970 танк под маркой Т-54БК был принят на вооружение Советской Армии.

От базовой машины Т-54БК отличался установкой дополнительного оборудования, уменьшенным боекомплектом к основному оружию и незначительными изменениями в конструкции корпуса, связанными с переносом люка запасного выхода на правую сторону днища боевого отделения. По своему дополнительному оборудованию и его размещению (радиостанция Р-112, зарядный агрегат «Урал-180», 10-метровая полутелескопическая антенна) он был аналогичен командирскому танку Т-54АК ^89* .

В боекомплект к пушке Д10-Т2С входили 26 выстрелов (были изъяты укладка на пять выстрелов в нише башни, два выстрела с правого борта и один выстрел с левого борта боевого отделения). Боекомплект к дополнительному и вспомогательному оружию, а также укладка 7,62-мм автомата АК-47 с боекомплектом, ручных гранат Ф-1 и сигнального пистолета с комплектом сигнальных патронов остались такими же, как и в Т-54АК.

89* Впоследствии, при проведении капитального ремонта во второй половине 1960-х гг. на заводах Министерства обороны, на танках Т-54ВК зарядные агрегаты «Урал-180» заменили зарядными агрегатами АБ-1 -П/30 с двухтактным карбюраторным двигателем 2СДв мощностью 1,5 кВт (2 л.с.) и генератором постоянного тока ГАВ-1 -П/30 мощностью 1 кВт. Кроме того, позднее в них установили навигационную аппаратуру ТНА-2 «Сетка» и более совершенные средства связи – радиостанции Р- 123М и Р- 130М с ТПУР-124. – Прим. авт.

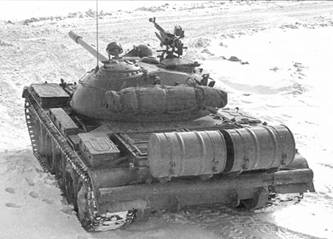

Танк Т-54Б с установкой дополнительных топливных бочек. 1959 г.

Установка дымовых шашек БДШ-5 на танке Т-54Б по-боевому.

На задних подкрылках видны кронштейны для крепления БДШ-5 по-походному.

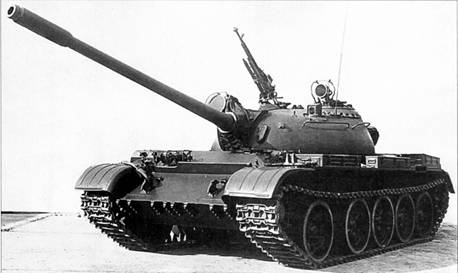

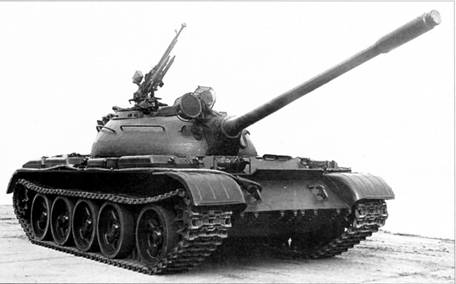

Танк Т-54БК.

Боевая масса – 36,5 т; экипаж – 4 чел., оружие: пушка – 100 мм нарезная, 2 пулемета – 7,62 мм, 1 пулемет – 12,7 мм зенитный; броневая защита – противоснарядная; мощность двигателя – 382 кВт (520 л.с.); максимальная скорость – 48-50 км/ч.

Установка радиостанции Р-112 в нише башни, штатной радиостанции Р-113 в башне и зарядного агрегата «Урал-180» в танке Т-54БК.

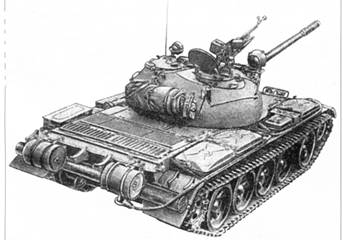

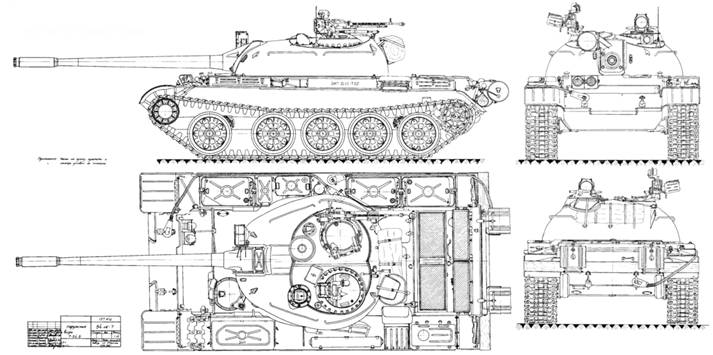

Общий вид танка Т-54БК.

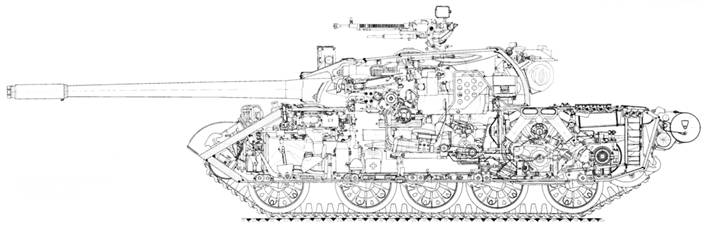

Продольный разрез танка Т-54БК.

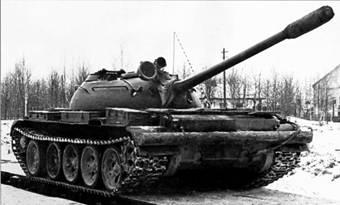

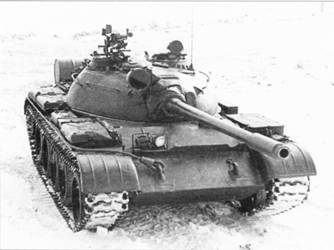

Танк Т-55 первого выпуска.

Боевая масса – 36 т; экипаж – 4 чел.; оружие: пушка – 100-мм нарезная, 2 пулемета – 7,62-мм; броневая защита – противоснарядная; мощность двигателя – 426 кВт (580 л.с.); максимальная скорость – 50 км/ч.
